Главная » Публицистика 0 ... 76 77 78 79 80 81 82 ... 89 ОКНА ДЕРеЯННУЕ смсмм SAfMftHfнйй ттшт птшшт здлнйл ОКНА 0ТК№ЩЛ!©ЩЙЕСЛ»да1ТЬ ПШЩЕНИЯ скид йеоТКРШДЮ1М£СЯ 1--г ii/lhl i=lL==!J ГЛАВА 16. НЕСУЩИЕ ДЕРЕВЯННЫЕ КОНСТРУКЦИИ 141. ИЗГОТОВЛЕНИЕ ДЕРЕВЯННЫХ КЛЕЕНЫЖ КОНСТРУКЦИЯ Наряду с обычными деревянными или комбинированными конструкциями получили распространение деревянные клееные жонструкции. Их изготовляют в специализированных цехах деревообрабатывающих предприятий, обеспеченных необходимым оборудованием, квалифицированными кадрами и технической документацией на конструкции и технологию их изготовления. Для деревянных клееных конструкций должны применяться пиломатериалы хвойных пород (сосна, ель) толнданой 32-50 мм. Допускается использование маломерных и низкосортных пиломатериалов при условии вырезки участков с недопустимыми для данной категории древесины пороками (СНиП 11-25-80) с последующим склеиванием отрезков по длине на зубчатом соединении. Давление для за- прессовки зубчатых соединений должно ставлять 3-3,5 МПа. Влажность древесн перед склеиванием должна быть 10 ± 2%. Для склеивания деревянных конструк! следует применять клеи на основе фенолф мальдегидиых и резорциновых смол (нап мер, КБ-3, ФР-12), обеспечивающие получе: соединений повышенной водостойкости. Из подобранных по жатегориям до склеивают пакеты-заготовки. Прессовку ш тов производят прессами или специальнь запрессовочными устройствами, обеспечив; щими равномерное приложение давления. Д ление 0,3-0,5 МПа прижладывают равноме; с середины ж концам пакетов. После запресс ки и необходимой технологичесжой выдер: склеиваемые элементы обрабатывают (то ют и строгают) до требуемых форм и раз ров. Защита клееных деревянных конструк должна осуществляться в соответствии с « ническими условиями на применение дере! ных, клееных, асбестоцементных и мета! ческих жонстружции в сельском хозяйств» тажже средств защиты этих конструкции при эксплуатации их в условиях тяжелого температурно-влажностного режима» (Стройиздат, 1982). 16.2. БАЛКИ ДЕРЕВЯННЫЕ КЛЕЕНЫЕ CTPoiiHJbHbiE (ЛИСТЫ т. т) Балки спроектированы горизонтальными, односкатными с постоянной или переменной высотой сечения и двухскатными с переменной высотой сечения (серия 1.062.5-1). Сечения основных типов балок прямоугольные из досок, сжлеиваемых по пласти. Ширина сечений принята 115, 140, 165 мм; высота-кратной толщине одного слоя, равного 33 мм (лист 176). Кроме того, разработаны дополнительные типы балок таврового сечения (только для балок шириной 115 мм), обеспечивающие требуемую длину опирания на них плит покрытия. Балки рассчитаны на равномерно распределенные унифицированные нагрузки 6-27 кН на 1 м горизонтальной проекции (без учета собственного веса балок), включаюцще постоянную нагрузку от веса покрытия и кратковременную нагрузку от снега. Указанные нагрузки обеспечивают применение балок в 1 - IV районах по весу снегового покрова. В сочетании с равномерно распределенной нагрузкой, не превышающей 24 кН/м. балки могут нести нагрузку от одного или двух сближенных однопролетных подвесных кранов грузоподъемностью 1; 2; 3,2 т или монорельса с одиночной тельферной тележкой грузоподъемностью 1; 2; 3,2 т. Балки предназначены для применения в одноэтажных производственных, складских и вспомогательных зданиях, отапливаемых, с относительной влажностью внутреннего воздуха до 75% и неотапливаемых зданиях, в которых по условиям эксплуатации отсутствует выделение водяных паров, и строящихся в сухих и нормальных зонах. Горизонтальные, а также односкатные и двухскатные балки с уклоном 1:20 применяют в качестве несущих конструкций покрытий зданий с рулонной кровлей; односкатные балки с уклоном 1:4-для покрытий зданий с кровлей из листовых штучных материалов. Покрытия по балкам устраивают в виде плит или в виде настила по прогонам. Балки могут опираться на колонны железобетонные, металлические, деревянные, кирпичные столбы или стены, а также на подстропильные конструкции (лист 177). Для обеспечения устойчивости балок в направлении, перпендикулярном плоскости их изгиба, и передачи горизонтальных нагрузок. действующих вдоль здания, в проекте должна быть предусмотрена система связей. Систе.му связей, обеспечивающих жесткость и устойчивость покрытия, составляют: поперечные связи-связевые фермы в уровне верха балок; распорки между балками-в уровне их верха. В качестве распорок между балками используют прогоны или ребра плит. Связевые фермы устанавливают по торцам зданий (или около деформационных швов) и в промежутках между ними не реже чем через 30 м (см. лист 176). Поясами связевых ферм служат конструкции двух смежных рам поперечника здания. Решетка ферм - треугольная из цельных или клееных брусьев. В проектах зданий со стеновым ограждением из сборных элементов, высота которьй кратна модулю 300 мм, высоту балок на опоре следует также назначать кратной 300 мм. Несовпадение высоты сечения балок на опоре с унифицированным размером необходимо компенсировать устройством деревянных ан-тисептированных прокладок или металлических столиков (см. лист 177). Во всех случаях деревянные антисептиро-ванные прокладки толщиной 40 мм необходимо ставить при опирании балок на металлические, железобетонные и каменные конструкции. Прокладки следует выполнять из твердых лиственных пород деревьев. 16.3. ТРЕХШАРНИРНЫЕ АРКИ (ЛИСТЫ 178. 179) При строительстве животноводческих, птицеводческих и некоторых других зданий сельскохозяйственного назначения находят применение деревянные клееные трехшарнирные арки. Разработаны арки пролетом 9,12 и 18 м с деревянными прямолинейными элементами и стальными затяжками для покрытий однопролетных сельскохозяйственных зданий (лист 178). Арки спроектированы для применения в отапливаемых зданиях с относительной влажностью воздуха 75% и неотапливаемых, в которых нет выделения водяных паров. Опирание арок возможно на железобетонные колонны и несущие стены. Шаг конструкций в продольном направлении принимается 3 и 6 м. Арки пролетом 9 м разработаны на полную расчетную нагрузку 6-12 кН/м, арки пролета-дми 12 и 18 м-4,5-12 кН/м. На листе 178 показана конструкция арок пролетами 9, 12 и 18 м, рассчитанных на нагрузку 12 кН/м. Примерные схемы связей покрытия приведены на листе 179. Для зданий, торцы которых воспринимают ветровую нагрузку, сечение деревянных прогонов и раскосов при шаге колонн 3 м тип, БАЛКИ Дё1>€ЗЯИйШ КЛ€£ИЫЕ СТОЛИЛЬШЕ ЛИСТ 176

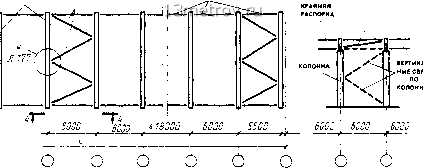

ТОРЦОВАЯ С8Я368АЯ ФЕИ«А  СХША РДСПОЛШЕНИЯ СВЯЗЕЙ БАЙКИ РЯДШАЯ Т<ЙН4аВАЯ Ф€ЙИА РАСПШКЙ ЭЛЕМЕНТ СВЯЗЕВОЙ 5500 \ 6000 \ 18000 , 6000 -)f--*- 6 О 6 6  ИСПОЛЬЗУЕМЫЕ 8 КАЧЕСТВЕ РАСПСЯЮК МЕЖДУ БАЛКАМИ КРОВЕЛЬНЫЕ ШОНЫ ИЛИ РЕБРА ПЛйТ УСЛШНО НЕ ПОКМАНЫ 0 ... 76 77 78 79 80 81 82 ... 89 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
