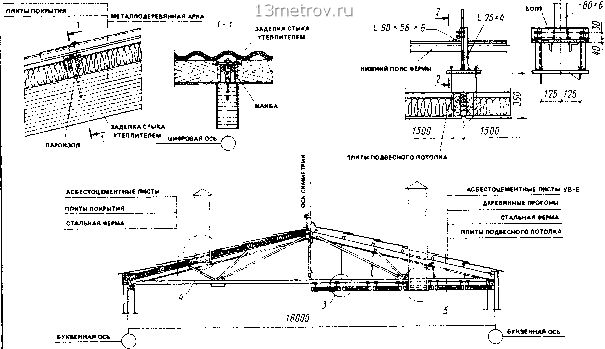

Главная » Публицистика 0 ... 74 75 76 77 78 79 80 ... 89 ГСТгейСТвО ПОКРЫТИЙ и ПОДМСНОГО потолка из ппит оелегченноя КОНСТРУКЦИИ лист 171 дсеЕСтоцшЕнт>*№ листы ДСБЕСТОиЕМЕНТНЫЕ ЛИСТЫ птгш покрьпкя МСТАЛЛОДЕРСВЯННАЯ А1>КА АС&ЕСТОЦЕМЕНТНЫЕ ЛИСТЫ БУквеннАН ось ДЕРЕВЯННЫЕ ПРОГОНЫ МСТАЛГГОД»«ЯННАЯ АРКА ПЛИТЫ подвесного потолка АСБССТОЦЕМЕНТНАЯ ГТЕБЕИКА ДИАФРАГМА ИЗ ОЦИНКОВАтЮЙ СТАЛИ БУКВЕННАЯ ОСЬ МЕТАЛЛИЧЕСКАЯ СЕТКА СТЕНОВАЯ ПАнега.  БУКВЕННАЯ ОСЬ f \ Ж ЕЛ ЕЮ БЕТОННАЯ КОЛОННА АСБЕСТОЦЕЧЕНТНЫЕ ЛИСТЫ  •АРТУК ИЗ КРОВЕтаНОЙ СТАЛИ ЗАДЕЛКА СТЫКА УТЕПЛИТЕЛСМ  СПЛОШНОЙ НАСТИЛ ИЗ ДООЖ , РАСТВОР С ДОБАВКОЙ ВОЛОКНИСТОГО МАТЕРИАЛА  плиты подвесного потолка Номенклатура плит предусматривает плиты с отверстиями для пропуска вентиляцион-ных шахт. Номинальные размеры отверстий: 300 X 300, 700 X 700, 1100 х 1100 м.м. Плиты подвесного потолка на нагрузку от вентиляционных шахт не рассчитаны, и нагрузжа от шахты должна передаваться на несущие конструкции каркаса здания. На листах 168, 169 даны примеры конструкций плит с деревянным жаркасом. Каркас выполняют из досож, взаимосоединенных в четверть. Каж вариант, возможно соединение досож с помощью прямого сквозного шипа. Высота досож принята трех размеров (130, 150 и 180 м.м) из условия несущей способности или размешеним утеплителя. Каркас с одной стороны обшивают плоскими асбестоцементными листами (см. лист 168), водостойкой фанерой или строгаными досками (см. лист 169). Асбестоцементные листы крепят к деревянному каркасу оцинжованными шурупами, фанеру - на жлею или оцинкованными шурупами, доски - гвоздями. Асбестоцементные листы приняты толщиной 10 мм, водостойжая фанера- толщиной 6 и 8 .мм, доски-13 .мм. С наружной стороны панели доски должны быть строгаными. Для рулонных кровель могут применяться плиты с каркасом из асбестоцемйггных швеллеров (лист 170). Они представляют собой Еонстружцию, состоящую из жаржаса в виде асбестоцементных швеллеров и обшивки из плоских асбестоцементных листов; в плоскость плит укладывают минераловатный утеплитель по сплошной пароизоляции - полжэтиленовой пленке толщиной 0,2 .мм. Торцы плит на высоту 100 мм закрывают асбестоцементными полосами. По торцам плит устанавливают бобышки из антисептированной древесины, к которым закрепляют листы обшивки, торцевые асбестоцементные полосы и петли для подъема. Элементы плит крепят оцинкованными шурупами и винтами. Асбестоцементные швеллеры изготовляют из плоских асбестоцементных листов толщиной 9 мм. В качестве рядовых плит применяют плиты размером 1.5 х 3 м. Для устройства вентиляционных шахт сечением 300 х 300 мм предусматривают специальные плиты размером 1,5 X 3 м с отверстиями. При устройстве в покрытиях отверстий для вентиляционных шахт сечением более 300 х 300 мм, а также в местах пропуска водосточных воронок применяют укороченные доборные плиты размером 1,5 X 1,5 м. Для опирания доборных плит размером 1,5 х 1,5 м. шахт размером более 300 X 300 мм и водосточных воронок следует предусматривать специальные стальные рамы. На листе 171 приведены характерные узлы креп.тения плит облегченной конструкции к элементам каркасов зданий с применением де-ревянны.5с клееных трехшарнирных арок и стальных стропильных ферм. Последние довольно широко применяют в практике сельскохозяйственного строительства для зданий, в которых отсутствует агрессивная среда. Плиты размером 1,5 х 3 м укладывают по прогонам или стропильным конструкциям, устанавливаемым с шагом 3 м. Продольные и поперечные сттлжм между плитами заделывают пароизоловым шнуром и минераловат-ным войлоком. Кровлю устанавливают непосредственно после укладки плит (во избежание их увлажнения). 15.2. СТЕНОВЫЕ ДВУЖСЛОЙНЫЕ П.4НЖЛИ ИЗ ЛЕГКИХ БЕТОНОВ (ЛИСТ 172j Панели предназначены для наружных стен животноводческих и птицеводческих зданий со сре.тнеагрессивной средой при относительной влажности внутреннего воздуха до 85%. Панели из перлитобетона и панели с внутренним защитным слоем из легкого бетона могут при-.меняться только в зданиях с влажностью внутреннего воздуха до 75%. Панели относятся к категории несгораемых конструкций. Предел их огнестойкости не менее 1 ч. Конструкция панелей двухслойная и состоит из: конструкциовно-теплоизолируюидего слоя легкого бетона (класс В3,5); изолирующего слоя толщиной 50 мм, обращенного внутрь помещения и выполняемого из тяжелого или легкого бетона (класс В15); с наружной стороны панели защищаются от атхосферных увлажнений фактурны.м слоем толщиной 20 мм из цементно-песчаного раствора. Для конструкционно-теплоизолирующего слоя предусмотрено использование следующих материалов: керамзитобетона, керамзитопенобето-на, кера.мзитоперлитобетона и перлитобетона удельным весо.м 8-12 кН/м. шлакопемзобе-тона (12-16 кН/м), аглопоритобетона (Ю-16 кН/м), шунгизитобетона (10-14 кН/м). Панели и блоки при.меняют для навесных, самонесущих и несущих стен горизонтальной разрезки. Тип стен выбирают в каждом конкретном случае в зависимости от объемно-планировочных и архитектурных решений, производственных и климатических условий. При этом необходимо учитывать следующее: навесные стены с ленточны.м остеклением можно применять только при толщине панелей до 400 мм и плотности легкого бетона до 120 кг/мЗ; самонесупще стены можно использовать при всех толщинах панелей; несущие стены применяют при толщине СТЕКОВЫЕ даукслойнш ПАНРМ из шгкмж Вйгтош
 ПРИМЕРЫ РЕШЕНИЙ НАРУЖНЫХ СТЕН ЗДАНМЯ С АС&£СТШ4еМСНТН штшРШ i-ifi-f;--г,-----i CXfMA 2 стЮНСУЩШШ СТЕНЫ с ОМОННЬМЙ ПТОёМ.Ш« в»ИИОЙ 4,8 «да W W W 4 ЗДАНИЕ с РУЛОННОЙ КРОВЛЕЙ 8 ПгеДЕПАХ КОНСТРУКЦИЙ ПОКРЫТИЯ ДОБАВКАМ!*!   3 ОДНЕШ - ?1ЕГ€та«КМ; S - КАЙ«ЗНШ PAHf ЛИ ДЛЯ -г АЛОЙНЫХ КРШЕЛЬ; 8 - УГПШШ 8Ж>КЙ ДОв«КА«И КОНСТРУКЦИЙ ВЕЙ«А1&НЫЖ ж.-Б К01№«4А йдипьхт-------"-г  2 тшпАмт /л  0 ... 74 75 76 77 78 79 80 ... 89 |
|||||||||||||||||||||||||||||||||||||||||||
