Изготовление деревянных деталей

Изготовление деревянных деталей, сборка узлов и отделка в условиях массового производства представляют собой дерево-обрабатывающие операции. Технологический процесс здесь пост-роен по законченному циклу, начиная с сушки пиломатериалов или заготовки и кончая отделкой узлов.

ХАРАКТЕРИСТИКА ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА

Технологический процесс изготовления деревянных деталей инструментов в целом однороден с процессом изготовления изделий столярно-механических производств и состоит из: сушки пиломатериалов (или заготовок); раскроя пиломатериалов и фанеры; обработки заготовок с получением деталей точных размеров и формы; сборки деталей в узлы; последующей обработки узлов с подготовкой их к отделке; внутренней и лицевой отделки узлов.

Каждый этап представляет собой комплекс последовательных операций, для выполнения которых требуются соответствующие рабочие места, оборудование, режущий инструмент, приспособления и квалифицированные рабочие.

Механизированный процесс изготовления и сборки деталей осуществляется на базе применения типового и специального высокопроизводительного оборудования, сборочных вайм, различных приспособлений и качественно выполненного режущего инструмента.

Массовое производство требует взаимозаменяемости деталей, без которой невозможна механизация сборочных операций.

§ 2. МАТЕРИАЛЫ ДЛЯ ИЗГОТОВЛЕНИЯ ДЕТАЛЕЙ КОРПУСА, ГРИФА И ВХОДНЫХ КАМЕР Сырьем для изготовления деревянных деталей язычковых инструментов служит продукция лесопиления и фанерного производства в виде досок, заготовок и фанеры клееной, строганой и лущеной (шпон). Качество и сортность как пиломатериалов, так и фанеры должны отвечать стандартам (ГОСТ) и республиканским стандартам (РСТ). Перечень применяемых древесных пород ограничивается главным образом березой, кленом, буком, липой, ольхой, елью, пихтой и кедром. В отдельных случаях в качестве облицовочного материала применяют фанеру цветных пород.

В настоящее время на предприятия поступают как пиломатериалы (доски), так и заготовки. Начальная влажность досок — 80—100%, заготовки — 40—70%. Целесообразно, чтобы предприятия получали только прирезные заготовки влажностью от 22 до 25%.

В условиях производства, когда почти все детали обрабатываются в заготовках, кратных по длине и ширине, поступление подсушенных заготовок весьма выгодно экономически: требуются меньшие по мощности сушильные хозяйства и отсутствуют раскройные отделения. Целесообразно это еще и потому, что сушка древесины на лесопильных заводах, располагающих большим количеством дешевого топлива, стоит дешевле. Уменьшаются также и транспортные расходы, поскольку исключается перевозка отходов, составляющих при раскрое досок на заготовки не менее 40%. Вот почему снабжение предприятий подсушенными заготовками, вырабатываемыми лесопильными заводами по специальным заказам, должно получить в ближайшее время самое широкое распространение.

Хранение лесоматериалов. Поступающие на предприятие лесоматериалы, как правило, не сразу направляются в производство, а хранятся на лесном складе. Пиломатериалы хвойных пород хранятся обычно в штабелях, пиломатериалы лиственных пород и все виды заготовок — под навесами, а фанера — в закрытых складах. Норма площади для хранения пиломатериалов здесь аналогична нормам для мебельных фабрик (для 1 м3 пиломатериалов в штабелях при механизированной укладке требуется 1 м2 площади склада, для 1 м3 пиломатериалов, хранимых под навесами,— 2 м2 площади пола навеса).

При хранении пиломатериалов на складе необходимо принять меры для предотвращения их от порчи. Следует строго придерживаться правил атмосферной сушки и хранения на складах пиломатериалов хвойных пород, регламентированных ГОСТ 3808—62, и лиственных пород, регламентированных ГОСТ 7319—64.

Нормативы запаса пиломатериалов. Эти нормативы определяются объемом производства, условиями поставки и необходимостью подсушивать пиломатериалы на лесном складе до воздушносухого состояния. Пиломатериалы обычно поступают на предприятия с высокой начальной влажностью, доходящей до 80— 100%. Высушивание пиломатериалов с высокой начальной влажностью до конечной в пределах от 8 до 10% вызывает перегрузку сушильных камер и практически не обеспечивает равномерного содержания заданной влажности в партии высушенных пиломатериалов, особенно лиственных пород. Неравномерная влажность отдельных деталей в партии неизбежно приводит к браку. Поэтому необходимо выдерживать пиломатериалы на складе до воздушно- сухого состояния, т. е. до влажности 20—22%. Такую влажность пиломатериалы приобретают на складе за различные сроки в зависимости от породы и толщины, климатических условий, времени года.

По ГОСТ 3808—62 и 7319—64 территория СССР условно раз-бита на четыре зоны по условиям просыхания пиломатериалов, а активный период сушки в естественных условиях определен в шесть месяцев (апрель — сентябрь). В зависимости от ассортимента пиломатериалы, поступающие на склад в этот период, достигают влажности 20—22% за 20—75 дней. В среднем при равномерном поступлении пиломатериалов в течение всего года нормативы запаса их на складе можно принять следующие: для пиломатериалов хвойных пород — 4 месяца, лиственных пород — 6 месяцев, фанеры — 2 месяца.

Сушка пиломатериалов. В производствах, занятых обработкой древесины, пиломатериалы высушиваются до влажности, при которой детали. уже не могут менять своей формы в собранном изделии. Пиломатериалы могут сушиться как в досках, так и в заготовках. Преимущества того или иного вида сушки должны быть тщательно проанализированы для каждого конкретного случая. Сушка пиломатериалов в досках позволяет более экономично использовать древесину, а также древесные отходы. Сушка в заготовках позволяет, более экономично использовать сушильные ка-меры. Учитывая, что в общегосударственном масштабе экономное использование древесины имеет более важное значение, чем луч-шее использование сушильных камер, предпочтение следует отдать сушке в досках. В нашем случае следует рекомендовать сушку в досках на лесопильных заводах до влажности 20—25%, раскрой подсушенных досок на заготовки, поставку заготовок пред-приятиям и досушивание заготовок до заданной конечной влажности. Тип сушильных камер зависит от объема производства и величины ассортимента применяемых пиломатериалов. Для производства гармоней, баянов и аккордеонов, в котором применяется большой ассортимент пиломатериалов небольшими партиями, наиболее эффективны сушильные камеры периодического действия малой емкости, со скоростной реверсивной циркуляцией воздуха типа ЦНИИМОД.

Режимы сушки устанавливаются в зависимости от ассортимента высушиваемой древесины из числа нормативных, рекомендованных Всесоюзной конференцией по сушке древесины.

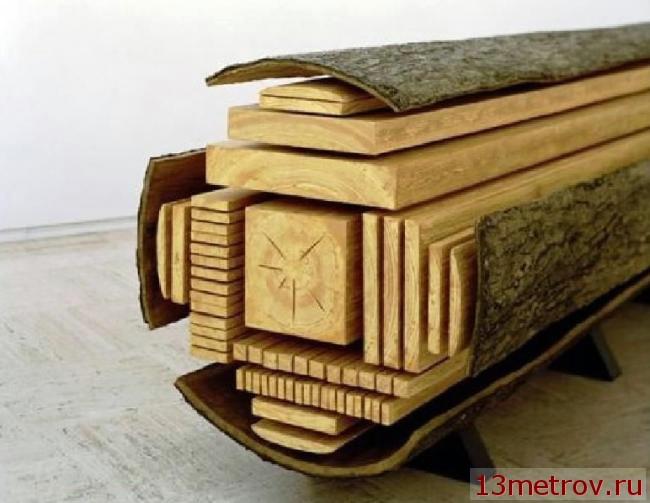

Раскрой пиломатериалов. При поступлении на предприятия пиломатериалов в виде досок их надо после сушки раскроить на за-готовки требуемой длины, ширины, а иногда и толщины. Обычно применяются один или два из четырех способов раскроя: поперечно-продольный (сначала доски торцуют поперек на от-резки, равные или кратные длине заготовки, а затем распиливают вдоль по ширине заготовки); продольно-поперечный (сначала доски распиливают вдоль по ширине заготовки, а затем напиленные длинные отрезки торцуют на заготовки требуемой длины); раскрой по разметке (предварительно доски расчерчивают на заготовки, а затем распиливают по первому или второму способу); раскрой по разметке с предварительным строганием доски (перед разметкой доски строгают с одной стороны, а затем производят разметку и распиловку на заготовки).

По данным исследований, для мебельных предприятий, если полезный выход заготовки по первому способу принять за 1, то выход по остальным будет соответственно равен 1,03, 1,08 и 1,12. Следовательно, по четвертому способу полезный выход заготовок на 12% выше, чем по первому. В производстве гармоней, баянов и аккордеонов, где заготовки предназначены для изготовления мелких деталей (подгрифных и брусков входных камер, обкладок, упорных брусков, клапанов и др.), т. е. при большой кратности по длине и ширине, раскрой обычно производят по первому способу. Для более ответственных и крупных деталей (стенок корпуса, стенок меховых рамок, деталей грифа, клиньев входных камер и др.) доски раскраивают на заготовки по четвертому способу.

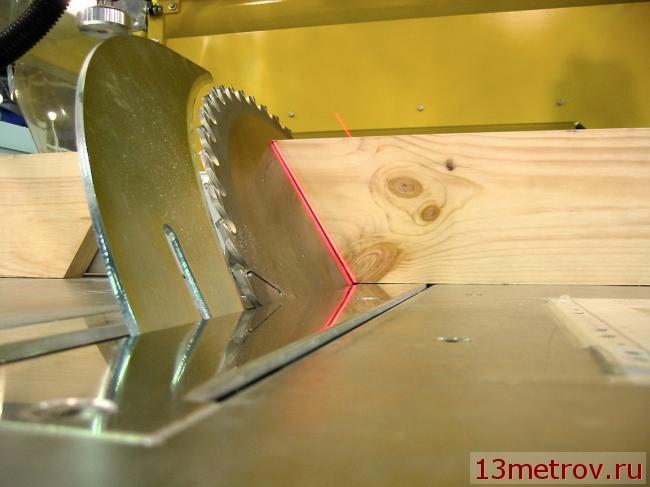

Для поперечной распиловки досок применяют обычно кругло- пильные станки двух типов. В станках первого типа (маятниковых) пилу, укрепленную на качающейся раме над рабочим столом, надвигают на распиливаемый материал вручную. Станки второго типа (с прямолинейным движением) наиболее удобны, так как пила надвигается на материал параллельно поверхности рабочего стола. В станках этого типа с автоматической подачей надвигание пилы и ее обратный ход осуществляются автоматически при нажатии кнопки. Производительность этих станков высокая и составляет до 10 000 резов за смену. Для продольной распиловки досок применяют круглопильные станки как с ручной, так и с механической подачей. Производительность станков с механической подачей составляет в среднем 10 000—12 000 пог. м за смену. При реконструкции существующих или проектировании новых цехов для раскроя досок на заготовки, а также при значительном объеме производства следует рекомендовать полуавтоматическую линию.

Полуавтоматическая линия раскроя, особенно для пиломатериалов твердолиственных пород, должна предусматривать предварительную строжку и разметку досок. Такая линия состоит обычно из гидравлического подъемника, на который поступают доски из остывочного помещения сушильного отделения, роликовых шин, рольгангов с роликами-погонялками, рейсмусового станка, торцовочного и прирезного станков (для поперечной и продольной распиловки) и ленточного транспортера.

Раскрой клееной фанеры производят на круглопильном станке с ручной подачей, а лущеной и строганой фанеры — на гильотинных ножницах.

Выход заготовок при раскрое досок определяется техническими требованиями и поэтому зависит от сортности пиломатериалов. Наиболее рациональное использование пиломатериалов I, II и частично III сортов в следующем соотношении: I сорт — 40%, II сорт — 40%, III сорт — 20%. При указанном соотношении сортов пиломатериалов и раскрое заготовок для наиболее крупных и ответственных деталей по четвертому способу выход заготовок из пиломатериалов составляет в среднем 50—60%.

Размеры заготовок. Применительно к условиям производства, где преобладают мелкие деревянные детали с кратностью заготовок от 2 до 100, размеры заготовок устанавливают главным образом исходя из удобства их дальнейшей обработки. Однако в каждом отдельном случае размеры заготовок следует подбирать так, чтобы при минимальной трудоемкости их обработки получить максимальный выход годных деталей.

Толщину заготовки (доски) определяют из условий действующего ассортимента пиломатериалов, толщины детали в чистоте, припуска, связанного с сушкой древесины, припусков на первичную и последующую обработки и более эффективного использования сырья при намеченной технологии. Длину и ширину заготовки устанавливают в зависимости от размеров обработанных деталей, более целесообразной кратности деталей, указанных выше припусков и принятого способа обработки с учетом максимального выхода деталей. Обычно длина заготовок находится в пределах от 700 до 1000 мм, а ширина — от 40 до 50 и от 80 до 110 мм.

Припуски, связанные с сушкой древесины, должны учитывать изменение размеров пиломатериалов и заготовок в связи с усыханием древесины от начальной до конечной влажности. При этом величина усушки для пиломатериалов до 15%-ной влажности дана в ГОСТ, и припуск на эту усушку дается на доски для лесопильных заводов.

Усушка пиломатериалов от 15 до 8%-ной влажности весьма незначительна и обычно не учитывается, так как перекрывается припуском на обработку. Если возникает необходимость высушивать заготовки влажностью свыше 15%, то следует учитывать при-пуск на усушку (для хвойных пород в соответствии с ГОСТ 6782—67, для лиственных — с ГОСТ 4369—72). При сушке заготовок твердо-лиственных пород с большой начальной влажностью, особенно из бука, неизбежно появление торцовых трещин, которые необходимо учитывать в запасе длины. При длине заготовок от 700 до 1000 мм припуск по длине на торцовые трещины учитывается в пределах от 15 до 20 мм (на два торца).

Припуск на первичную обработку. Обработку заготовки для придания ей правильной геометрической формы начинают с выравнивания строганием одной широкой пласти и одной кромки с образованием прямого угла между соседними гранями. Две выверенные под плоскость и прямым углом грани являются базисными для обработки остальных граней детали. Третью грань за-готовки обычно обрабатывают строганием по толщине детали, а четвертую — распиловкой по толщине. Кроме того, заготовка торцуется по длине детали. Величина припуска по толщине и ширине заготовки зависит от поперечного и продольного коробления, от отклонения в размерах по номиналу, от размеров заготовки и кратности по ее ширине и длине.

Все указанные факторы встречаются на производстве в раз-личных сочетаниях, поэтому припуск не может представлять собой простую алгебраическую сумму всех встречающихся отклонений. Рациональную величину припуска для данного производства устанавливают обычно проведением опытно-экспериментальных работ. Проведенные в свое время лабораторией фабрики «Красный партизан» наблюдения за опытными партиями заготовок позволили установить следующие величины припусков.

Припуск по длине зависит от дефектов торцов заготовки, т. е. от перпендикулярности торцов продольным кромкам заготовки, а также от величины торцовых трещин и кратности заготовки по длине.

Припуски на последующую обработку. Эти припуски учитывают формирование деталей в процессе их обработки до и после сборки в узлы, а также конкретные особенности технологического процесса. Установление рациональных припусков на последующую обработку осуществляется на основе тщательного анализа всех факторов, влияющих на их величину (схема технологического процесса, требования к обработке, применяемое оборудование, режущий инструмент, приспособления).

Припуски на последующую обработку должны учитывать: последующую обработку деталей на фрезерных и других станках до придания им окончательной формы; распиловку деталей при кратных размерах заготовки; габаритное фрезерование корпусов и меховых рамок для снятия провесов и придания точной формы.



СХЕМА ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА

Для рассмотрения технологического процесса изготовления деревянных деталей и сборки корпуса, грифа и входных камер в основном избран баян как наиболее общий и характерный вид инструмента во всей подгруппе.

По характеру технологических ступеней и их последовательности деревообрабатывающие операции разделяются на: сушильно-раскройные— для сушки и раскроя фанеры и пиломатериалов на заготовки; станочные — для выработки из заготовок деталей точных размеров и формы; сборочные — для сборки корпусов, грифов и входных камер и отделочные — для внутренней и лицевой отделки инструментов.

Обычно все эти операции объединены в деревообрабатывающем цехе предприятия.

Кроме того, в состав этого цеха входят также вспомогательные отделения: инструментальное с функциями ухода за режущим инструментом (точка, правка, установка, эксплуатация); клееварочное — для централизованного приготовления клея и лако-приготовительное — для приготовления рабочих растворов грунтовок, лаков и политур.

Особенности сушильно-раскроечных операций мы уже рассмотрели.

Для обработки брусковых деталей корпуса, грифа и других узлов применяется как универсальное, так и специальное дерево-обрабатывающее оборудование. Универсальное оборудование и приемы работы на нем, а также используемые приспособления и режущий инструмент не отличаются от применяемых в столярно- механическом производстве. Эти вопросы очень широко освещены в литературе по деревообработке и поэтому повторять их нецелесообразно. Для показа особенностей технологического процесса приведены примеры, характеризующие применение специального оборудования, особых видов оснастки и специфических приемов работы.

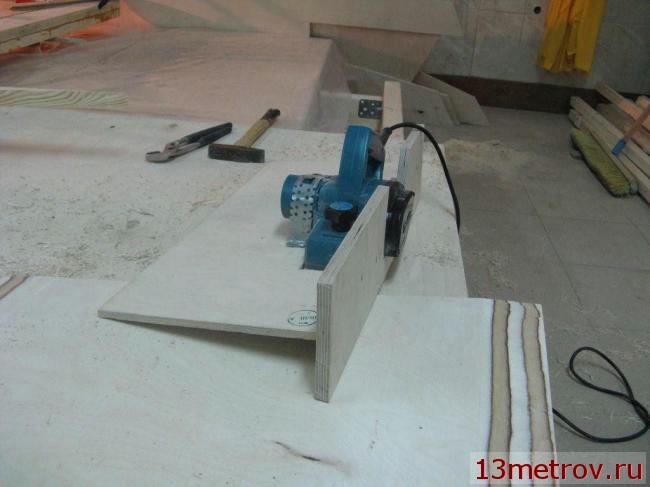

Стенки полу корпусов. Заготовки поступают на фуговочный станок для выравнивания одной пласти и одной кромки, затем на рейсмусовый станок для строгания второй пласти, т. е. для строжки в размер по толщине. Далее их передают на круглопильный станок для продольной распиловки по ширине детали, затем па? круглопильный станок для поперечной распиловки по длине детали.

Следующая операция — вырезка шипов. Эта операция должна быть выполнена с большой точностью, так как она влияет на обеспечение взаимозаменяемости деталей. Поэтому шипы целесообразно нарезать одновременно с двух сторон стенки корпуса. Так как универсального оборудования для выполнения такой операции нет, то применяется специальный двусторонний шипорезный станок с механической подачей.

При отсутствии указанного станка одностороннюю нарезку шипов производят обычно на фрезерном станке с кронштейном, приспособленным для тяжелых работ. Пачку стенок закладывают в сулагу и по направляющим подают вручную на вращающиеся прорезные фрезы, укрепленные с прокладочными кольцами на шпинделе станка. Отборку фальца и профилирование кромки стенки выполняют на обычном фрезерном станке.

Для устранения волнистой поверхности, образующейся при обработке деталей вращающимися резцами, а также для снятия заусенцев и задиров стенки корпуса шлифуют. Внутренние поверхности деталей шлифуют до сборки, наружные — после сборки узлов. Для шлифования обычно используют ленточные шлифовальные станки с нижним расположением шлифовальной ленты.

Накладка аккомпанемента. Листы клееной фанеры раскраивают на круглопильных торцовочных станках сначала на полосы по ширине накладки, а затем на полосы по ее длине. Учитывая, что механические свойства древесины находятся в зависимости от направления годичных слоев, накладки аккомпанемента нужно раскраивать таким образом, чтобы длинная сторона накладки находилась в плоскости, перпендикулярной направлению годичных слоев рубашек клееной фанеры. По техническим условиям эта накладка должна оклеиваться с двух сторон целлулоидом. Подробно о режиме оклеивания древесины целлулоидом и применяемых клеях будет сказано ниже. Накладку аккомпанемента, оклеенную целлулоидом, после соответствующей выдержки направляют к сверлильному станку для сверловки отверстий. Как уже указывалось, в накладках полных баянов и аккордеонов высверливают по 100 или 120 отверстий, располагая их в пяти- шести рядах, по 20 в каждом, на специальном 20-шпиндельном сверлильном станке с постоянным шагом между сверлами.

От электродвигателя 1 через ременную передачу 2, червячную 3 приводятся во вращательное движение двадцать шпинделей 4 со сверлами 5. При нажиме на педаль 6 рычаги 7 и 8 включают рееч-ную передачу 9 для подъема стола станка 10, на котором укреп-ляется в приспособлении обрабатываемая деталь 11. При этом коромысло 12 нажимает кнопку магнитного пускателя 13, включающую электродвигатель 1. Такие станки внедрены, на ленинградской фабрике «Красный партизан», Ростовской баянной фабрике и др.

Деки. Листы клееной фанеры раскраивают на круглопильных станках по ширине и длине дек с припуском на дальнейшую обработку. Здесь также необходимо, чтобы длинная сторона деки находилась в плоскости, перпендикулярной направлению годичных слоев в рубашках фанеры. Цилиндрические отверстия целесооб-разно сверлить на многошпиндельных сверлильных станках по типу применяемых для обработки накладки, а продолговатых от-верстий— на копировально-фрезерных станках. При отсутствии та-ких специальных станков отверстия в деке сверлят на обычном одно-шпиндельном сверлильном станке при помощи сулаги. В су-лагу закладывают пачку из 6—8 дек, которые обрабатываются одновременно. Сверлят по нижнему кондуктору, фиксирующему расположение отверстий на деке, и ловителю, укрепленному на столе станка.

Следующая операция — строгание деки по контуру (по периметру) до получения ее точной ширины и длины. Операцию выполняют на фрезерном станке при помощи приспособления (сулаги) с верхними цилиндрическими ловителями. Пачку из 8—10 дек надевают крайними отверстиями на ловители, являющиеся базисными, т. е. определяющими заданные расстояния между осями симметрии отверстий и кромками деки. Сулагу ведут, прижимая к упорному кольцу. В качестве режущего инструмента применяют многоножевую фрезерную головку или гладкопроходную фрезу. Следующей операцией является шлифование двух плоскостей деки на ленточно-шлифовальном станке.



Гриф.

Пазы пропиливают на специальном горизонтальном многопиль-ном станке. На валу закрепляют комплект пил с прокладочными кольцами, определяющими шаг пропилов в грифе.

Обрабатываемую деталь укрепляют в каретке 3, которая перемещается по направляющим в направлении, перпендикулярном плоскости вращения пил, а также в вертикальной плоскости.

Входные камеры. Клин. Как уже указывалось выше, фрезеровать клин для образования ячеек (гнезд) для каждой голосовой планки в отдельности можно как вдоль, так и поперек направления годичных слоев древесины клина. Хотя технология изготовления клина при фрезеровании ячеек вдоль годичных слоев более длительна, предпочтение отдается ей, так как при фрезеровании поперек годичных слоев в процессе производства получается значительный процент брака. В качестве примера ниже приведен технологический процесс изготовления клина входной камеры мелодии при фрезеровании ячеек вдоль годичных слоев.

После раскроя заготовки поступают на фуговочный станок для выравнивания одной пласти и двух кромок. Последовательность дальнейших операций изготовления приведена на рис. 128: 1 — за-готовки поступают на рейсмусовый станок для строгания второй пласти по толщине; 2 — склеивание щитов (700X700 мм) из полу-ченных делянок; 3 — после строгания двух пластей щиты распили-вают на планки; 4 — расторцовывание планок по длине на две части; 5 — распиливание каждой планки на два клина; 6 и 7— фрезерование клина на конус по высоте и толщине. Следующие операции 8 и 9 — фрезерование ячеек и воздушных каналов.

Эти операции выполняют на специальном горизонтальном фре-зерном станке. Принципиальная схема такого станка не отличается от приведенной на рис. 122. Вместо пил на валу закрепляют комп-лект гладкопроходных фрез с прокладочными кольцами, определяющими шаг ячеек (гнезд), т. е. их расположение на клине. Этот станок применяют и для фрезерования гнезд в корпусах (гребенках) губных гармоник.

Помимо рекомендованных выше схем технологических процессов изготовления брусковых деталей, когда они в процессе обработки передаются от одного станка к другому обычными транспортными средствами (тележкой, автопогрузчиком), за последнее время в деревообрабатывающей промышленности широко внедряются автоматические линии. Такая линия обычно состоит из универсального оборудования общего назначения и специальных транспортных средств и загрузочных устройств, которые позволяют автоматизировать процесс загрузки деталей в линию, подачу от станка к станку и передачу деталей с продольного движения на поперечное; производительность линии около 4000 пог. м деталей за смену.

В производствах, где пиломатериалы употребляются в незна-чительных количествах, а ассортимент деталей очень велик, внед-рение автоматической линии для обработки брусковых деталей экономически целесообразно для объема производства не менее 50 000 баянов в год при изготовлении стенок корпусов из пиломатериалов.

Линия для обработки брусковых деталей (стенки корпуса, бруски грифа, детали входных камер и др.) показана на рис. 129.

КЛЕИЛЬНО-СБОРОЧНЫЕ ОПЕРАЦИИ

Все деревянные детали корпуса, грифа и входных камер соединяются между собой клеем, а некоторые из них для большей прочности, кроме того, скрепляются в шпунт, в шип или привертываются шурупами.

При наличии в полукорпусе металлической деки ее соединяют с другими деревянными деталями шурупами.

Склеивают детали коллагеновым и синтетическими клеями, в том числе поливинилацетатной эмульсией.

Так как характеристика указанных клеев, способы их приготовления и режимы применения достаточно хорошо известны в литературе по деревообработке, а изложение этих вопросов, кроме того, предусмотрено и в курсе материаловедения, то ниже приведен только основной режим склеивания деревянных деталей синтетическим клеем с нагревом клеевых соединений до 110—120° С.

Склеивание деталей слагается из следующих элементов: подго-товки склеиваемых поверхностей, нанесения па них клеевой про-слойки, соединения склеиваемых деталей и запрессовки. Склеива-емые поверхности должны быть чистыми и сухими, без жировых пятен и других загрязнений, хорошо подогнанными друг к другу и слегка шероховатыми. Качество подготовки склеиваемых поверхностей оказывает большое влияние на прочность склеивания. Клей наносят на обе склеиваемые поверхности равномерным слоем щетинными или лубяными кистями. После соединения поверхности детали слегка протирают для более равномерного распределения клея и вытеснения из него пузырьков воздуха, а затем накладывают гидравлический, пневматический, эксцентриковый или винтовой зажимы.

Нагрев клеевого слоя. Склеивание древесины при обычной тем-пературе 16—25° С продолжается довольно длительное время, цикл изготовления клеевых узлов растягивается и требует больших производственных площадей, а также много клеильного оборудования и приспособлений. При склеивании узлов без подогрева более 85% продолжительности цикла занимает выдержка. Известно, что скорость отвердения или полимеризации клея зависит от его температуры. Нагрев склеиваемой древесины до 110—120° С значительно снижает продолжительность выдержки деталей в запрессованном и свободном состоянии.

Для нагрева склеиваемых деталей чаще всего применяют высо-кочастотный и низковольтный электро-контактные нагревы.

Высокочастотный нагрев следует применять при склеивании деталей значительной толщины (более 6 мм) при многослойном склеивании, а также во всех других случаях, когда клеевые соединения находятся в труднодоступных для контактного обогрева местах (шиповые соединения стенок корпуса). Следует иметь в виду, что при высокочастотном нагреве клеевой шов вследствие его повышенной диэлектрической проницаемости поглощает больше электрической энергии и поэтому нагревается значительно быстрее древесины. Это положение способствует заметному ускорению процесса склеивания и уменьшению удельного расхода электроэнергии. Электро-контактный нагрев дает хорошие результаты при приклеивании деки к обкладкам корпуса, задней накладки грифа к торцовым брускам, верхней накладки грифа к основному бруску, розеток к клиньям входных камер и т. п. Внедрение высокочастотного и контактного нагрева склеиваемых деталей открывает путь к организации поточного метода на конвейерных линиях.

Для высокочастотного нагрева клеевого слоя рекомендуется применять ламповые генераторы. В настоящее время пока еще нет специально разработанного и изготовленного для нагрева древесины высокочастотного лампового генератора. Поэтому в деревообрабатывающей промышленности применяют сравнительно легко приспособленные универсальные генераторы.



В производстве гармоней, баянов и аккордеонов хорошие результаты были получены при использовании высокочастотного лампового генератора марки ЛГЕ-Зб. Такой генератор обслуживает обычно две клеильные ваймы. Пока в одной вайме детали склеиваются и выдерживаются, в другую закладывают детали для склеивания. В зависимости от вида склеиваемых деталей от одного генератора могут работать также три ваймы и более. Можно применять также генератор ЛГД-10.

Для электро-контактного нагрева древесины применяют нагре-вательные элементы (медные, стальные и алюминиевые ленты), питающиеся от понижающих напряжение трансформаторов. Такие трансформаторы включаются в общую силовую сеть напряжением 220/380 В. Выходная сторона понижающего низковольтного трансформатора находится в пределах 2—3 В. Целесообразно централизованное питание электроэнергией клеильных вайм, расположенных на определенном участке. В зависимости от площади склеивания и толщины склеиваемых деталей от одного трансформатора мощностью 3 кВт могут работать от четырех до восьми клеильных вайм.

Сборка корпуса и меховой рамки. Сборка стенок правого или левого полу-корпуса баяна, а также меховой рамки в коробку заключается в промазывании окунанием прямых, плоских и сквозных шипов и проушин клеем, соединении вертикальных и горизонтальных стенок под прямым углом и их сжатии. Для поточной организации сборочных работ, а также склеивания необходимо внедрить систему допусков и посадок, а для интенсификации склеивания применять синтетические быстроотвердевающие клеи, а клеевой слой в этом случае нагревать в поле токов высокой частоты. Необходимы также ваймы с пневматическими зажимами. Стенки полу-корпуса и меховой рамки собирают в сборочной вайме.

В двухпозиционной вайме гнезда Л и Б расположены одина-ково и устроены так, что если в гнезде А производится склеивание, то в гнезде Б снимают склеенный узел и закладывают детали очередного. Станина 15 ваймы оборудована жестко установленными базирующими балками 12 и 13 и переставными силовыми поперечинами 2, 9 и 16.

Поперечины 9 и 16 снабжены пневматическими цилиндрами 10 и /7, к штокам которых шарнирно прикреплены нажимные башмаки 8 и 14. Поперечина 2 снабжена двумя пневматическими цилиндрами 4 и 16 с нажимными башмаками 3 и 7. При настройке ваймы на размер собираемого корпуса или меховой рамки переставляют наконечники прижимных башмаков. Кроме того, регулирование положения как пневматических цилиндров в поперечинах, так и самих поперечин предусмотрено при помощи винтовых механизмов 11, 18. Вайму настраивают так, что когда прижимные башмаки находятся в исходном положении, расстояние между ними и противоположными им неподвижными базами больше размеров собираемого корпуса на величину, достаточную для свободного закладывания деталей. Для более удобного закладывания деталей и снятия собранного корпуса каждая из позиций ваймы оборудована подъемным (от отдельно расположенного пневмо-цилиндра) поддоном с пружинными держателями деталей (поддоны с пневмо-цилиндрами на схеме не показаны). Вайма имеет устройство для высокочастотного нагрева клеевых швов, состоящее из комплекта электродов 5, присоединяемых к ламповому генератору марки ЛГЕ-Зб.

Для предохранения рабочего от ожогов и травм вайма оборудована автоматически защитным устройством, соединенным с пусковым аппаратом включения лампового генератора. Пневматические цилиндры управляются при помощи воздухораспределителя, обеспечивающего последующее их включение и автоматическое выключение по команде реле времени, которое работает по регламентированному режиму. Вайма может также работать с не регламентироваиным ритмом. Для этого должны соблюдаться следующие условия: во время обжима и сушки полукорпуса в гнезде Б электроды подключены к ламповому генератору; в это время готовый полукорпус вынимают из гнезда А и укладывают в него детали очередного полукорпуса. При загрузке деталей электроды отключены от гнезда А от лампового генератора, поддон находится в верхнем загрузочно-разгрузочном положении; в держатели поддона уста-навливают по кромкам стенки корпуса, шипы и проушины которых смазаны клеем (шипы должны совпадать с проушинами).

По окончании закладки деталей и истечении срока выдержки полукорпуса в гнезде определяемого обычно по световому или звуковому сигналу, нажимают педаль воздухораспределителя, в связи с чем последовательно автоматически выполняются следующие операции цикла: поддон гнезда А с уложенными деталями опускается в свое низшее положение; включаются пневмоцилиндры 4 и 17, сжимающие полукорпус на гнезде А; отключаются от лампового генератора электроды гнезда одновременно поднимают ограждение этого гнезда и опускают ограждение гнезда А; включаются электроды гнезда А и одновременно включается пневмоци- линдр подъема поддона гнезд Б. По окончании этих операций полукорпус снимают с гнезда Б и укладывают сюда детали очередного изделия, после чего цикл повторяется.

Производительность такой ваймы определяется продолжитель-ностью цикла склеивания полу корпусов. Обычно часовая произво-дительность ваймы составляет 40 полу корпусов. При двухсменной работе производительность ваймы с учетом склеивания также и меховых рамок составит 70—75 тыс. комплектов в год. После склеивания и соответствующей выдержки полукорпус передают для дальнейшей обработки на фрезерный станок. Здесь ему придают размеры по высоте и одновременно ликвидируют воз-никшие при склеивании провесы кромок. Для этого на шпинделе фрезерного станка укрепляют две пилы, между которыми находятся прокладочные кольца. Расстояние между пилами соответствует высоте полукорпуса; последний надевают на шаблон и отпиливают по упорному кольцу.

Вклеивание деталей в полукорпус. Такие детали, как обкладку, деку, подгрифные бруски, упорные бруски и др., вклеивают при помощи шаблонов, исключающих разметку мест приклейки. Для прижима приклеиваемых деталей применяют различные приспособления, достаточно известные в деревообработке. Приклеивать деку к обкладкам целесообразно электроконтактным способом в пневматической вайме.

После вклеивания всех деталей полукорпус поступает на участок последующей станочной обработки. В зависимости от требуемой формы полукорпуса и способа его изготовления характер по-следующей станочной обработки различен и может включать такие операции, как снятие провесов в углах стенок шлифованием, строганием или фрезерованием, кругление углов, формовое фрезерование углов и ребер, отборка выемов под сетки, чистовое шлифование поверхности и др. Для выполнения всех этих операций применяют типовое деревообрабатывающее оборудование, обычный режущий инструмент и принятые при обработке древесины приспо-собления. При необходимости производят местную шпаклевку и шлифовку поверхности, после чего полукорпусы передают в отде-ление отделки (облицовки). Чистота поверхности древесины характерузется размерными по-казателями неровностей, а также наличием или отсутствием ворси-стости или мшистости на обработанных поверхностях. В соответствии с ГОСТ 7016—54 установлено 10 классов чистоты в зависимости от величины неровностей поверхности. Ворсистость и мшистость на поверхности древесины 6, 7, 8, 9 и 10-го классов не допускаются. Чистоту поверхности древесины на чертежах обозначают номером класса, перед которым проставляется буква д (древесина) и равносторонний треугольник, обращенный своей вершиной к об-рабатываемой поверхности (например, дД7).

Склеивание входных камер. Склеивание деталей входной камеры при изготовлении клина способом фрезерования сводится к приклеиванию верхней накладки и розетки к клину, упорных брусков к розетке, а также очистке узла от пыли. При конструкции входной камеры с составным клином необходимо дополнительно приклеить к клину перегородки и опилить их по длине и ширине. Готовые входные камеры направляют на участок монтажа голосовых планок.

Склеивание меховой рамки. Меховую рамку обычно склеивают в 4-кратную по ширине заготовку аналогично полукорпусу, которую затем распиливают по ширине на четыре меховые рамки. Далее следуют операции: кругление углов и профилирование стенок, после чего рамки направляют на участок изготовления меха.

Применение синтетических клеев в сочетании с нагревом склеи-ваемой древесины до температуры 100—120° снижает продолжи-тельность выдержки деталей в запрессованном состоянии до 1 — 2 мин, что создает условия для организации поточного процесса.

Выбор и расчет пневматических прижимных устройств. В по-следнее время в промышленности широко применяются различные пневматические прижимные устройства. Ими пользуются для при-жима деталей в процессе их обработки на деревообрабатывающих и металлообрабатывающих станках, а также для зажатия деталей в процессе их склеивания в ваймах. Так как эти вопросы недостаточно систематизированы в специальной литературе, на них необходимо несколько подробнее остановиться. Преимущества пневматических прижимных устройств по срав-нению с другими, характеризуемые фактором времени, можно видеть из следующих данных ЦНИИМОД и НИИДРЕВМАШ.

Пневматические прижимные устройства выгодно отличаются от других также большим коэффициентом полезного действия, простотой устройства, надежностью в эксплуатации и удобством поль-зования. Применение быстродействующих пневматических зажимных устройств исключает свойственные ручным операциям недостатки (неполный зажим, приложение значительных усилий рабочим, длительное время зажима) и создает возможности для регулирования, контроля, автоматического управления, а также на-ряду с характерной особенностью пневматического привода —постоянством величины силы зажима — позволяет работать с повы-шенными режимами и повышенной точностью.

Различают три вида пневматических прижимных устройств — поршневые, шланговые и мембранные.

Поршневые прижимы применяют в тех случаях, когда требуется значительное усилие прижима при сравнительно большом ходе поршня, при склеивании стенок корпуса, стенок меховой рамки и др., когда расстояние между прижимной планкой и склеиваемыми деталями составляет более 30 мм.

Шланговые прижимы применяют обычно при небольшом усилии прижима и когда расстояние между прижимной планкой и склеиваемыми деталями составляет менее 30 мм, например при склеивании обкладок или упорных брусков с декой, розеток с клиньями и т. д.

Мембранные прижимы очень компактны, расходуют мало воздуха, но имеют ограниченное усилие прижима, не превышающее обычно 600 кг, и ход штока не более 15—20 мм; их применяют главным образом для прижима деталей при обработке их на станках.

Поршневой прижим представляет собой металлический корпус, состоящий из цилиндра 1 и двух крышек — передней 3 и задней 14. Цилиндр изготовлен из стали, а крышки — из чугуна. Цилиндр и крышки, соединенные плотной посадкой, снабжены свинцовыми уплотняющими прокладками 15 и дополнительно стягиваются шпильками 7 с гайками 5 и контргайками 6. В обеих крышках имеются каналы 2, через которые сжатый воздух подается в цилиндр. Штуцеры 4 цилиндра подключаются к воздушной магистрали при помощи гибкого шланга. В цилиндре помещен чу-гунный поршень 20, перемещающийся по мере подачи Сжатого воздуха. Поршень имеет две уплотняющие кожаные манжету 18, прижатые к поршню кольцами 17 и 19, которые закреплены винтами 16. Шток 10 поршня проходит сквозь втулку 13, запрессованную в отверстие передней крышки и имеющую уплотнение в виде кожаного кольца 11, прижатого фланцем 12. На конец штока навинчивается ушко 8, которое вместе с пальцем 9 образует шарнирное соединение прижима ваймы.

Поворотом ручки воздушного крана открывают доступ воздуха в один из штуцеров и одновременно выпускают воздух через другой штуцер. Из приведенного видно, что усилие прижима зависит от давления воздуха в сети и диаметра поршня. Давление воздуха в сети должно быть 5 кгс/см2, но для расчетов принимают р = 4 кгс/см2. Обычно применяют пневматические цилиндры с внутренним диа-метром в 30, 40, 50, 75, 100, 150, 200 и 300 мм. Диаметр штока обычно равен 0,2 диаметра поршня.

Основой шлангового прижима является прорезиненный шланг 1 (рис. 134). Концы шланга соединяются при помощи шту-церов 2 с гибкими воздуховодами, через которые поступает сжатый воздух. Шланг 1 и пружина 5 помещаются между неподвижной планкой 3 и подвижной планкой 4, соединенными пружиной 5. Склеиваемые детали укладывают на основание 6 прижима и опирают на неподвижно закрепленную планку 7. До момента наложения пресса, т. е. до впуска сжатого воздуха в шланг, он занимает положение, указанное на рис. 134, а, где буквой х обозначено рас-стояние, которое занимает шланг между неподвижной и подвижной планками. Диаметр шланга, обычно применяемый в этих зажимах, равен 75 мм, а толщина шланга — 3 мм. В положении а расстояние д: = 3-2 + ь где Х — зазор между стенками шланга, который принимается равным 2 мм, т. е. л: = 3-2 + 2 = 8 мм. После момента наложения пресса шланг занимает положение, указанное на рис. 134, б.

На основании экспериментальных работ установлено, что наи-большая величина усилия прижима достигается при значении х, равном 0,4 диаметра шланга, т. е. в нашем случае л: = 0,4-75 = = 30 мм. При дальнейшем увеличении значения х (от 30 до 75 мм) усилие прижима будет соответственно уменьшаться, а при х, рав-ном диаметру шланга, т. е. 75 мм, усилие прижима станет равным 0. Таким образом, усилие шлангового прижима оказалось несколько больше потребного усилия, что свидетельствует о его соответствии данному виду работ.

Мембранный прижим имеет резиновую мембрану зажатую между двумя литыми из чугуна полусферическими крышками 4 и 9. В центре мембраны имеется отверстие, в которое входит хвостовик штока 12, соединенный с мембраной двумя стальными шайбами 2 и 14 и гайкой 5. В крышке 9 имеется прилив, в отверстие которого запрессована чугунная втулка 13, являющаяся направляющей для штока. Два сквозных отверстия 8 в крышке 9 служат для свободного прохода воздуха внутрь полусферы, образуемой этой крышкой. Другая полусфера, образуемая крышкой 4, герметически закрыта и может изменить свой объем под напором сжатого воздуха, подаваемого из сети через штуцер 5, ввернутый в отверстие крышки 4. При открытии крана сжатый воздух отжимает резиновую мембрану и она передает движение штоку 12, имеющему шарнирное соединение 10 с прижимной планкой 11. В исходное положение шток возвращается резиновой мембраной 7, сокращающейся, когда воздух из полусферы, образуемой крышкой 4, будет удален. Мембранный прижим крепится к станку при помощи кронштейна 6 и болтов 7. При диаметре мембраны (по контуру зажима) D, равном 230, 200, 75 мм и расчетном давлении в сети р = 4 кгс/см2, мембранный прижим соответственно развивает усилия Рг равные 450—500 кг, 350—400 кг и 50—60 кг; при этом большие усилия соответствуют меньшим, а меньшие — большей длине хода штока.
