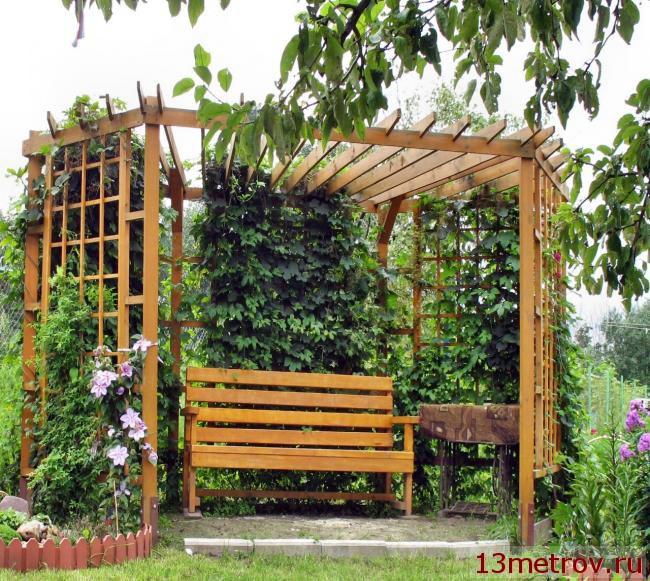

Садовая скамья с перлогой

Имея только циркулярную пилу, электролобзик и дрель, вы можете построить за пару выходных эту конструкцию, привлекающую восхищенные взгляды соседей.

Начните с опор

1 Выберите самые ровные и с минимальным количеством дефектов брусья сечением 90x90 мм из антисептированной сосновой древесины и сделайте из них столбы необходимой длины, чтобы вкопать их на глубину промерзания грунта в вашей местности. (Уточнить эти сведения можно в местных органах строительного надзора.) Минимальная длина столбов - 2820 мм, из которых 2210 мм расположены сверху, а 610 мм в грунте для обеспечения устойчивости.

2 На верхнем конце каждого столба разметьте фальцы 133x19 мм на двух противоположных гранях для перекладин. С помощью циркулярной пилы сформируйте фальцы, как описано в «Совете мастера». Если вы планируете построить перголу со скамьей, а не с решеткой для вьющихся растений, разметьте и выпилите пазы 133x19 мм на внутренней грани каждого столба в указанных местах.



3 Для лучшего внешнего вида отфрезеруйте вдоль ребер столбов скругления радиусом 10 мм, чтобы удалить все неровности. Затем отшлифуйте столбы наждачной бумагой № 120.

4 Из досок сечением 38x140 мм выпилите перекладины В. Затем из 25-миллиметровых досок выпилите балки.

Примечание. Мы расположили балки, бруски и поперечные бруски сиденья с интервалами, учитывающими толщину материала 25 мм. Если ваши доски имеют другую толщину, соответственно измените расстояния между этими деталями при сборке.

5 Разметьте пары вырезов 38x25 мм у обоих концов балки для соединения с перекладинами. Расположив балку с разметкой снаружи, скрепите струбцинами четыре балки, выровняв их торцы и кромки. Направляя циркулярную пилу по угольнику, сделайте поперечные пропилы и зачистите вырезы стамеской.

6 Чтобы разметить дуги на концах перекладин и балок, а позже на боковых опорах сиденья, сделайте бумажную копию шаблона и прикрепите ее аэрозольным клеем к куску 6-миллиметрового твердого оргалита. Выпилите по контуру электролобзиком и гладко отшлифуйте кромки.

7 Выравнивая шаблон с торцами перекладин и балок, разметьте дуги. (Сделав разметку на одном конце детали, переверните шаблон для разметки другого конца.) Выпилите дуги электролобзиком и отшлифуйте кромки до линий разметки.

8 Из 25-миллиметровых досок выпилите верхние бруски указанных размеров. Разметьте на концах одного бруска радиусы, выпилите и гладко отшлифуйте. Используя эту деталь как шаблон, разметьте остальные бруски. Выпилите вырезы на их концах и отшлифуйте.

Изготовьте сиденье

1 Выпилите боковые опоры, царги и поперечные бруски указанных размеров. Располагая шаблон, разметьте дуги на концах боковых опор, выпилите их электролобзиком и отшлифуйте. Затем отфрезеруйте на боковых опорах и царгах 3-миллиметровые скругления в указанных местах.

2 Соберите каркас сиденья, скрепив струбцинами боковые опоры, царги и поперечные бруски. Просверлите монтажные отверстия и вверните шурупы.

3 Выпилите центральную и внешние планки сиденья. Отфрезеруйте скругления радиусом 3 мм вдоль кромок всех планок. (Скругления на концах вы сделаете после опиливания собранного сиденья.)

4 Для крепления центральной планки разметьте середину на ее торцах и на верхней кромке боковых опор. Положите планку на каркас и совместите центральные метки. Просверлите 10 монтажных отверстии, но вверните только пять шурупов, чтобы временно закрепить планку. Теперь распределите внешние планки с 10-миллиметровыми промежутками, выпустив их концы на 70 мм за боковые опоры. Закрепите каждую планку только пятью шурупами.

5 Чтобы закруглить концы сиденья, разметьте дуги на внешних планках с помощью контурного шаблона. Снимите все планки с каркаса, опилите по разметке электролобзиком и отшлифуйте. Затем, используя шлифовальную колодку с наждачной бумагой № 150, отшлифуйте 3-миллиметровые скругления на торцевых ребрах и углах, плавно переходящие в скругления на продольных кромках. Отложите планки и каркас сиденья в сторону.

Как сделать решетчатую раму

1 Если вместо сиденья вы хотите установить решетчатый экран, выпилите по указанным размерам стойки, верхние перекладины, нижние перекладины и нижнюю планку. Разметьте на верхней перекладине центральную и крайние точки дуги. Пользуясь гибким лекалом, разметьте плавную дугу. Выпилите дугу и гладко отшлифуйте. Затем, используя эту деталь как шаблон, разметьте дугу на второй перекладине, выпилите и отшлифуйте. После этого отшлифуйте все детали рамы.

2 Чтобы собрать рамы, удерживающие пластиковую решетку, положите на ровную поверхность две стойки, верхнюю перекладину и нижнюю перекладину, Обратите внимание - стойки на 6 мм выступают за перекладины. Просверлите монтажные отверстия и вверните шурупы. Таким же способом соберите вторую раму.



3 Выпилите верхнюю планку. Установите диск пильного станка под углом 12°, опилите скосы на верхней стороне, пользуясь для безопасности толкателем. Гладко отшлифуйте деталь.

4 С помощью электролобзика или пильного станка опилите 6-миллиметровую пластиковую решетку до указанных размеров. (Мы выбрали решетку из цветного пластика, подходящего к цвету морилки.) Тонкий пластик легко провисает, поэтому используйте дополнительные опоры или пригласите помощника, чтобы поддерживать края, пока вы будете пилить.

Нанесите краску или морилку

Для отделки можно использовать морилку или сначала загрунтовать, а после покрасить детали. Мы взяли краску для столбов, перекладин, каркаса сиденья и рамы, а остальные детали покрыли морилкой.

Сборка несущей конструкции

1Выровняйте фальцы столбов с серединой перекладин. Просверлите монтажные отверстия сквозь перекладины, расположив отверстия в противоположных деталях по диагонали, чтобы избежать встречных помех при установке шурупов-глухарей. Вверните шурупы-глухари, добавив шайбы, но не затягивайте до конца, чтобы упростить монтаж балок.

2 Для установки балок поставьте пару пильных козел, выровняйте их горизонтально с помощью строительного уровня и расположите на них столбы с перекладинами на расстоянии 1207 мм друг от друга. (Мы положили на козлы пару толстых досок для надежной поддержки деталей.) Начав снизу, прижмите к перекладинам струбцинами балку, отступив от торцов 25 мм. Прикрепите балку оцинкованными отделочными гвоздями, вбивая их под углом и утапливая головки. Затем прикрепите на место остальные балки, используя для установки интервалов проставки длиной 241 мм. Затем передвиньте проставки к середине балок и зафиксируйте их перед тем, как начать монтаж верхних брусков.

3 Расположите верхний брусок поперек балок, отступив от концов 40 мм и выровняв передние и задние свесы. Просверлите в бруске монтажные отверстия на пересечениях с балками и вверните шурупы. Затем распределите остальные бруски с помощью проставок длиной 190 мм и закрепите их. Удалите все проставки. Оставьте конструкцию лежать на пильных козлах.

Установка сиденья

Прикрепите центральную и внешние планки к каркасу, ввернув шурупы во все отверстия. Вставьте собранное сиденье в пазы столбов и зафиксируйте струбцинами. Затем просверлите монтажные отверстия через боковые опоры и вверните шурупы-глухари с шайбами.

Монтаж решетки

1 Шурупами прикрепите к собранной раме нижнюю планку, выдвинув ее кромку на 3 мм за стойки. Затем добавьте верхнюю планку, установив ее с таким же выступом, и закрепите оцинкованными отделочными гвоздями, вбивая их под углом 10°.

2 Струбцинами зафиксируйте собранную раму между столбами, расположив стойки на расстоянии 48 мм от внешней грани столба, а между верхней планкой и низом перекладин установите расстояние 102 мм. Просверлите монтажные отверстия сквозь стойки и прикрепите раму к столбам шурупами.

3 Вставьте в раму пластиковую решетку и прижмите ее второй рамой. Точно так же прикрепите к ней шурупами нижнюю планку и прибейте гвоздями верхнюю планку, а затем просверлите в стойках монтажные отверстия под углом 10° и вверните шурупы для крепления к столбам. Теперь можно окончательно затянуть шурупы-глухари на перекладинах.

Как установить готовую конструкцию

Внимание! Прежде нем сделать скважины для столбов, обратитесь в местные коммунальные службы, чтобы убедиться в отсутствии под землей кабелей или труб на вашей стройплощадке.

1 Выровняйте поверхность грунта и разметьте центры скважин для столбов на расстоянии 1295 мм друг от друга.

2 Садовым буром сделайте в отмеченных точках скважины диаметром 250 мм до глубины промерзания грунта и углубите их еще на 15 см для создания гравийной подушки. Насыпьте в каждую скважину мелкий щебень или гравий слоем 15 см.



3 Вместе с помощником установите конструкцию на место. Пользуясь строительным уровнем, выровняйте столбы А вертикально, а для регулировки по горизонтали добавляйте или вынимайте гравий из скважин. Затем зафиксируйте положение столбов подкосами. Теперь заполните скважины бетонным раствором.

4 Когда бетон затвердеет, удалите временные подкосы. Заполните акриловой шпатлевкой лунки от гвоздей и шурупов, а после ее высыхания нанесите краску или морилку. Украсьте сооружение цветами и вьющимися растениями и сделайте пару шагов назад, чтобы полюбоваться собственным творением.

СОВЕТ МАСТЕРА

Делайте фальцы и пазы в больших деталях безопасным способом

Выпиливать фальцы и пазы в столбах и балках на пильном станке неудобно и опасно, так как сложно обеспечить прямолинейную подачу громоздких деталей, не имеющих надежной поддержки. Но есть простой и безопасный метод изготовления таких соединений с помощью циркулярной пилы. Плотно прижимая подошву пилы к направляющему угольнику, сделайте серию поперечных пропилов одинаковой глубины с интервалом около 3 мм по всей длине паза или фальца. Сломайте тонкие перемычки молотком, а затем выровняйте поверхность широкой стамеской.
