можно принимать 100 х 100 мм, при шаге колонн 6 м - 160 (высота) X 100 мм. В случае передачи ветровой нагрузки на покрытие связи должны быть проверены расчетом и при необходимости усилены.

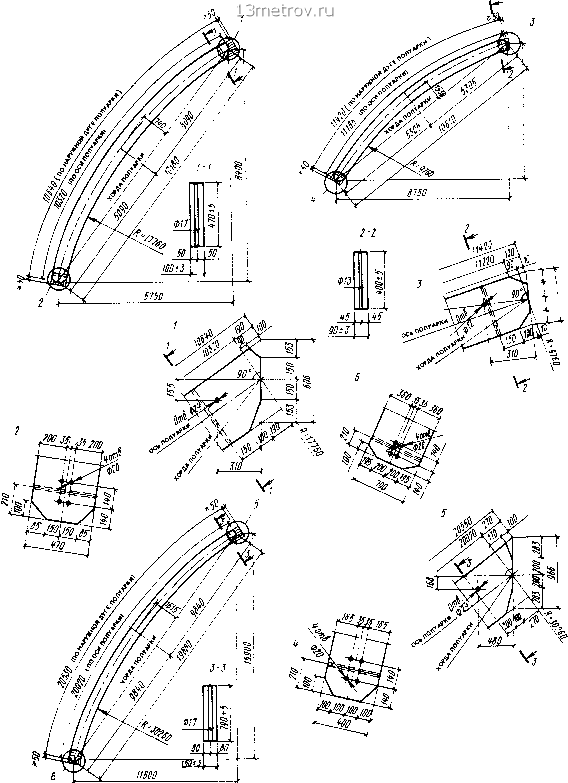

144. СТРМЬЧАТЫЕ КЛЕЕНЫЕ ДЕРЕВЯННЫЕ АРКИ (ЛИСТЫ 180-182)

Стрельчатые клееные деревянные арки применяют при строительстве складов минеральных удобрений (серия 1.863-3). Аржи пролетами 12 и 18 м предназначены для глубинных складов минеральных удобрений, а арки пролетом 24 м-для прирельсовых складов (лист 180). Допускается применение стрельчатых арок пролетом 24 м при проектировании складов минеральных удобрений для агрохимических центров. Шаг конструкций из условия минимального расхода древесины на прогоны и несущие конструкции принят 4,5 м. На листах 181, 182 показан пример решения склада пролетом 18 м.

Для обеспечения устойчивости арок и общей жгеткости каркаса здания предусматривают систему связей покрытия (см. лист 181). Сечения деревянных прогонов и раскосов можно принимать 160 (высота) х 100 мм. На листе 182 показаны разрез- склада с различными вариантами решения покрытия и характерные узлы сопряжения несущих и ограждающих конструкций.

тов или других листовых материалов при ук, не 25%. Фермы рассчитаны на примене! в зданиях с неагрессивной, слабо- и сред агрессивной степенью воздействия газов сред, в отапливаемых зданиях с сухим, н мальным и влажным режимами помеще! и в неотапливаемых зданиях при постожн! влажности в помещениях не более 75%. Фер относятся к категории сгораемых конструк! с пределом огнестойкости 0.25 ч.

В отапливаемых бесчердачньтх зданиях крытие по фермам вьшолняют из плит o6j ченной конструкции (асбестоцементных, v фанерных и других), укладываемых непоср ственно на фермы или на прогоны, устанав ваемые на фермы. В отапливаемых здан; с неэксплуатируемыми чердаками и в неот ливаемых зданиях кровлю устраивают по п гонам. Ферма состоит из двухскатного верх то пояса, раскосов, нижнего пояса и стон Сжатые элементы фермы (верхний пояс и f косы) выполнены из древесины, растяну (нижний пояс и стойка)-из металла. В честве древесины применяют обычные брус

Система связей по покрытию аналоги той. которая разработана на листе 179. У: крепления распорок и связей к верхнему по фермы приведены на листе 183. Связи устак ливают во вторых от торцов или деформа онных швов здания шагах ферм и в проме» ках между ними с шагом не более 30 м.

16.5. ФЕРМЫ МЕТАЛЛОДЕР1ВЯ1ШЫЕ ТРЕУГОЛЬНЫЕ

ПРОЛЕТАМИ 9 И 12 М (ЛИСТ 183)

Фермы предназначены для покрытий одноэтажных однопролетных бескрановых зданий с кровлей из ас&стоцементных волнистых лис-
