связи, распорки, растяжки и раскосы могут быть спроектированы из круглых элежтросвар-ных труб, замкнутых гнутосварных профилей, гнутых и горячекатаных профилей. Их сечение зависит от шага стропильных ферм. В качестве основного варианта принят сортамент связей из круглых электросварны.х труб (см. листы

Связи по верхним поясам ферм крепят на болтах М20 нормальной точности; связи по нижним поясам стропильных ферм в зданиях с обычным режимом работы-на болтах М20, в зданиях с тяжелым режимом работы-ва сварке. Элементы связей, расположенные в плоскости колонн и воспринимающие ветровые нагрузки, крепятся на болтах или сварке в зависимости от усилий, действующих в этих элементах. На листах 28-32 приведены .характерные узлы системы связей покрытия; крепление всех элементов показано на болтах.

В состав покрытия зданий с применением стального профилированного настила (см. листы 31, 32) входят прогоны, которые устанавливают с шагом 3 м и опирают в узлах стропильных ферм. Только в зданиях, имеющих перепады высот, шаг прогонов может быть 1,5 м. В этом случае в стропильных (юрмах следует предусматривать установку дополнительных шпренгелей (см. лист 25). К прогонам с помощью самонарезающих винтов крепится профилированный настил (см. лист 27). В остальном конструкция этих покрытий аналогична покрытиям с применением железобетонных плит.

При шестиметровом шаге стропильных ферм прогоны выполняют сплошностенчатыми из прокатных швеллеров по ГОСТ 8240-72*. В зависимости от расчетной нагрузки эти прогоны могут быть из одного или двух швеллеров. Прогоны, устанавливаемые в ендове, состоят из прокатного швеллера и приваренного сверху листа размером 200 х 6 мм. Прогоны к поясам стропильных ферм, а также к отдельным стойкам крепят на болтах М20 нормальной точности через коротыши из уголков.

При шаге стропильных ферм 12 м применяют стальные решетчатые прогоны треугольной формы из горячекатаных м холодно-гнутых швеллеров (см. лист 32, разрез 10-10). На листе 32 показаны схемы вертикальных связей в плоскости ферм и колонн для зданий различных типов; на листах 2S-J2-характерные узлы системы связей пожрытия.

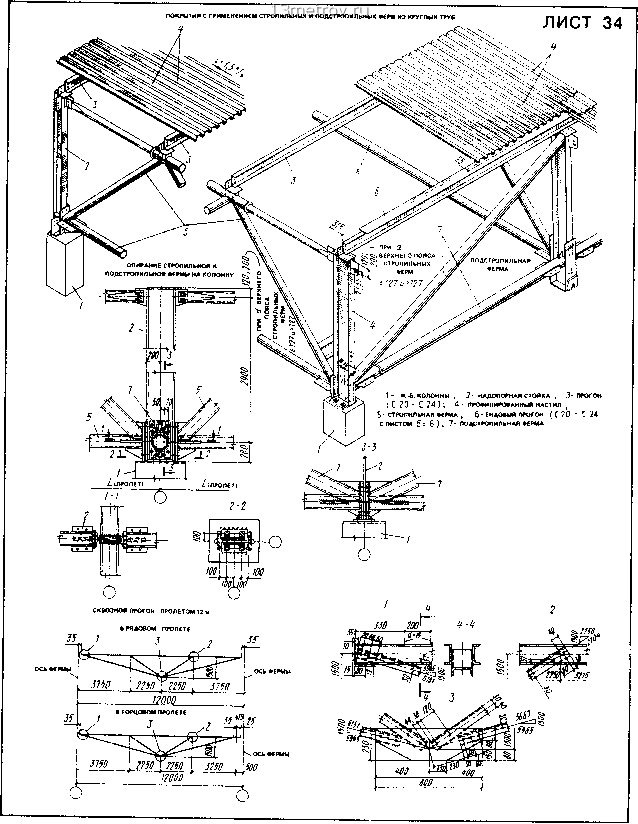

3.3. КОНСТРУКЦИЯ ПОКРЫТИЙ с ФЕРМАМИ из КР¥ГЛЫЖ ТРУБ {ЛИСТЫ 33, 34)

В практике отечественного строительства конструктивные решени! элементов стропильных ферм из круглых труб получили широкое распространение. Благодаря рациональному использованию материала при переходе на трубчатые сечения и простоте узлов можно при одинаковой прочности снизить расход стали по сравнению со стропильными фермами из прокатных уголков почти на 20%.

В современных условиях фигурная резка концов трубчатых элементов выполняется на высокопроизводительных автоматизированных установках. В то же время узловые соединения ферм из труб, концы которых обработаны с требуемой степенью точности, можно выполнять без использования фасовок.

Область применения типовых констружний с фермами мз круглых труб и покрытий с фермами из прожатных уголков практически оди-иакова. Благодаря обтекаемой форме сечения и отсутствию щелей и пазух на фермах из круглых труб почти не задерживается влага и грязь, что делает их стойкими к коррозии и определяет целесообразность применения в зданиях со средой повышенной агрессивности.

Конструкции покрытий с фермами 18, 24 и 30 м и подстропильными фермами для шага колонн 12 м из электросварных груб (серия 1.460-5) приеняют в однопролетных и многопролетных зданиях при любых сочетаниях пролетов. При этом высота зданий до низа стропильных конструкций не должна превышать 18 м. Светоаэрационные фонари прихменяют шириной 6 м при длине стропильных ферм 18 м и шириной 12 м при пролетах 24 и 30 м.

Покрытим с фермами из круглых труб можно устанавливать в бескрановых зданиях, а также в зданиях с подвесными кранами и опорными мостовыми кранами легкого, среднего и тяжелого режимов работы любой грузоподъемности. Устройство подвесного транспорта допускается голько при шаге стропильных ферм 6 м. При шаге колонн 12 м и шаге стропильных ферм 6 м по колоннам устанавливают подстропильные фермы. Покрытия с фермами из круглых труб предназначены для применения только профилированного настила. Стропильные фермы имеют горизонтальный нижний пояс и верхний пояс с уклоном 1,5%. Высота ферм на опоре по осям составляет 2900 мм, а их полная высота 3300 или 3380 мм в зависимости от диаметра поясов. Номинальная длина ферм на 400 мм меньше пролета здания в результате укорочения крайних панелей на 200 мм.
