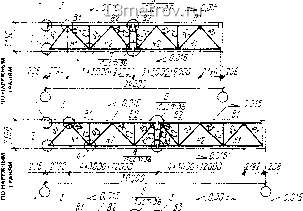

Главная » Публицистика 0 ... 14 15 16 17 18 19 20 ... 89 Фермы пролетом 18 м изготовляют в за-водскиж условиях целиком и отправляют на строительную площадку в виде одной отправочной марки. Фермы пролетом 24 и 30 м выполняют на заводе в виде двух полуферм и собирают на строительной площадке. Монтажный стык спроежтирован на сварке. На листе 33 показаны схемы эти.х ферм, заводские и .монтажные узлы, а также конструкция подстропильной фермы треугольного очертания. Пояса подстропильных ферм выполнены из жруглых труб, а стомжи-из усиленного листами прокатного двутавра. Пояса стропильных ферм выполняют постоянного сечения по всей длине, что позволяет избежать стыков труб в узлах. Сопряжение раскосов круглого сечения с поясами в узлах выполняют без фасовок с помощью заводской сварки. Отсутствие фасонок и необходимость соединения в узле несжолькжх элементов приводят к возникновению эксцентриситетов между центром пересечения осей раскосов и про-дольных осей поясов. Для элементов стропильных ферм используют электросварные трубы диаметром 89-273 мм с толщиной стенки 3-8 м.м. Для крепления прогонов к верхнему поясу в узлах приваривают специальные столики, выполненные из круглых труб (см, лист Ji) или из гнутых профилей. Плоские фасовки в опорном узле, а также в узлах нижнего пояса для присоединения элементов продольных связей прикреплены к элементам поясов сваржой. Монтажные стыки нижних поясов ферм пролетами 24 и 30 м выполняют приваркой трубчатых нажладок. Монтажные стыки верхних поясов выполнены на сварке закладных деталей. Подвесжи для путей крепления подвесного транспорта состоят из двух швеллеров (см. лист 33). Опорные стойки спроектированы из прокатных или составных двутавров. Зазоры, возникающие между торцами ферм и боковыми гранями опорных стоек в результате неточностей изготовления мета.ллоконструк1дий, заполняют во время монтажа специальными прокладка.ми. Нижние пояса ферм соединяют с опорной стойкой болтами нормальной точности диаметром 24 мм, а верхние - болтами диаметром 20 .мм. Подвижность этого крепления для выверки во время монтажа обеспечивается овальными отверстиями в фасовках опорной стойки. В состав несущей конструкции пожрытия входят прогоны, стропильные и при необходимости подстропильные фермы, опорные стойки, система располагаемых в пределаж покрытия горизонтальных и вертикальных связей. Прогоны, расположение вертижальных и горизонтальных связей и распорок, а также i конструкцию и крепление к фермам и меж; собой можно принимать по аналогичны материалам покрытий с фермами из прока ных \толков (см. листы 28-33). При этс в плоскости нижних поясов стропильных фер следует выделять горизонтальные связи дв; типов. На листе 34 показаны решение фрагмент! покрытий со стропильными фермами из spj лых груб с шагом 6 м, опирающимися : колонны и подстропильные фермы; узлы крс ления стропильной и подстропильной фе\ ж надопорной стойке по среднему ряду жолок а тажже сквозной прогон пролетом 12 м (сер 1.462-5). Этот прогон применяется в пожрыти с фермами из прокатных уголков, жругл) труб и других профилей. 3.4. СТАЛЬНЫЕ ФЕРМЫ С ПОЯСА.%Ш Ю ШИРОКОПОЛОЧНЫХ ДВУТАВР! (ЛИСТЫ 35. 36) Эти конструкции применяются в покрыта производственных зданий промышленн предприятий с рулонной и мастичной ipoBj ми уклоном 1,5% по железобетонным плит и стальному профилированному насти. Стальные жонструкцжи пожрытий состоят стропильных и аодстропильных ферм, ус навливаемых по средшм рядам жолош ю шаге последних 12 м, опорных стоек, систе! связей, а также прогонов. Для стропильных и подстропильных фе используют эффективные профили прока широкополочные двутавры с параллельны гранями полок по ГОСТ 26020-83 и замкнут гнутосварные трубы по ТУ 36-2287-80. Ши Еоиолочные двутавры прожатывают на у версальных балочных станах, имеющих . пары валков. Благодаря этому полки двут ров имеют параллельные грани. Прокатыва двутавры с норма.льными (узкими) полкак-нормальные двутавры Б, с уширенными пол ми - широкополочные двутавры Ш и с ши жими полками (ширина полок равна выс профиля) - жолонные двутавры К (см. лт 20-24). Конструкция ферм и опорных стоек из г тавров с параллельными гранями полок п ведена на листе 35. Систему связей и прого разрабатывают аналогично решениям, пс занным на листах 28-33, При этом вертикг ные и горизонтальные связи, а также распо выполняют из гнутосварных труб, а nporoi из прокатных швеллеров. Стропильные фермы спроектированы с раллельными поасами и уклоном поясов 1, сгАПшыш сттопидьнуе и подстгопмльные фшшы с пойсамй из шкткттгючтш дегтавк стропильные ФЕРМЫ  ПОЯСТ№ПййЬШ€ ФЕРМЫ

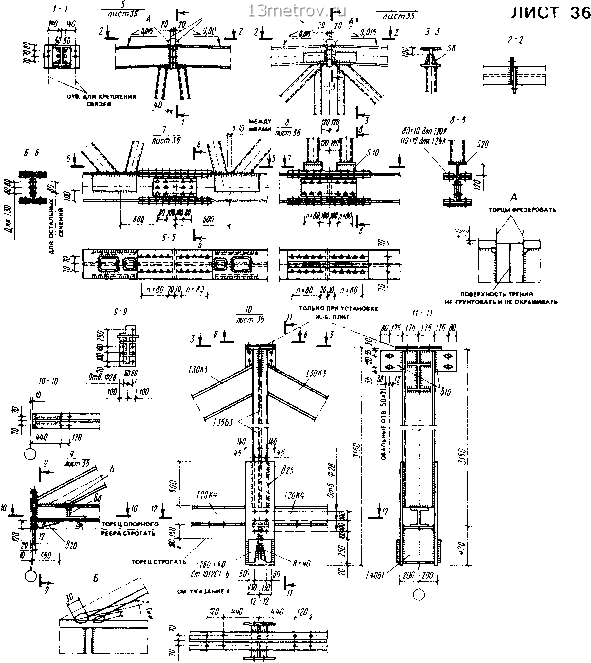

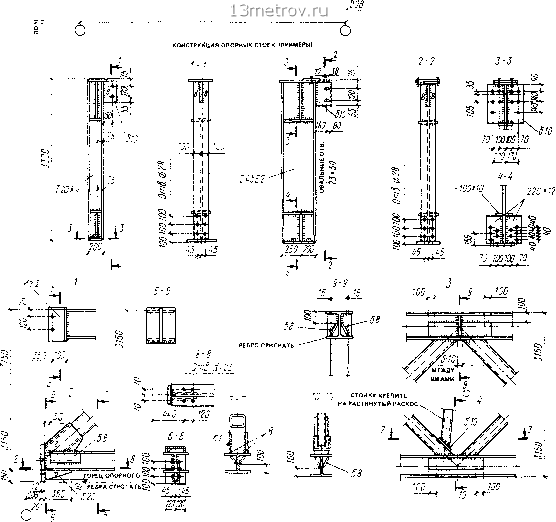

 СЕЧЕНИЯ ЗШШНТда ПРИВЕДЕНЫ НА ЛИСТЕ 36  ; ТОРЦЫ ДВГГАйРОв •РСЗЕРОвАТЬ ЛС J J СГ-ОМ СТРОИТЕЛЬНОГО ПОДЬШД Н-  НОМЕРА Г№0«ИЛЕЙ УКАЗАНЫ ДЛЯ ЭЛЕМЕНТОВ ПОДСТРОПИЛЬНОЙ ФЕРМЫ. РАССЧИТАННОЙ НА НАГРУЗКУ 15ш кн , ПЕРЕДАКЩГЮСЯ ОТ СТРОПИЛЬНОЙ *ети СОРТАМЕНТ СТРОПИПЬНЫХ «ЕРМ ДЛЯ ЛРОЛЕТОв ЗДАНИЙ 24. ЗОИ 38 м !ПР№14ЕРЫ>
