на опоре их общая высота составляет 3300 мм, а по наружным граням двутавров - 3150 мм. Фермы пролетами 24 и 30 м спроектированы в виде двух отправочных элементов, фермы пролетом 36 м-в виде трех отправочных элементов. Подстропильные фермы спроектированы пролетом 12 м треугольного очертания в виде одного отправочного элемента; габаритная высота ферм составляет 3570 мм. Все заводские соединения элементов стропильных и подстропильных ферм приняты сварными.

Монтажные узлы ферм спроектированы на высокопрочных болтах в двух вариантах: с применением фланцев и накладок. При этом узлы верхнего пояса ферм решены только с использованием фланцев, тогда как узлы нижнего пояса спроектированы на накладках и с фланцами. На листе 36 показан вариант монтажных стыков нижнего пояса с применением накладок.

Опорные стойки (см. лист 35) спроектированы из прожатных и сварных двутаров в зависимости от действующих на стойку усилий. Крепление стропильных ферм к опорным стойкам принято на болтах, опорных стоек к жолоннам-на монтажной сварке (при стальных колоннах возможно крепление на болтах). В таблице на листе 36 приведен сортамент элементов стропильных ферм для пролетов зданий 24, 30 ж 36 м. Сечения элементов даны для наименьшей и наибольшей допускаемых расчетных нагрузок, на которые спроектированы фермы в типовой серии 1.460.3-15.

3.5. СТАЛЬНЫЕ КОНСТРУКЦИИ ПОКРЫТИЙ С ПРИМЕНЕНИЕМ ЗАМКНУТЫХ гаУТОСВАРНЫЖ ПРОФИЛЕЙ ПРЯМОУГОЛЬНОГО СЕЧЕНИЯ

(ЛИСТЫ 37-39)

Стальные конструкции покрытий одноэтажных производственных зданий пролетами 18, 24 в 30 м разработаны с применением ферм ж связей из труб прямоугольного сечения для рулонных кровель с уклоном 0,015 по стальному профилированному настилу. Конструкции покрытия предназначены для беспрогонного решения кровли с непосредственным опиранием профилированного настила на верхние пояса стропильных ферм, устанавливаемых с шагом 4 м (серия 1.460.3-14).

Конструкции покрытий могут применяться в однопролетных и многопролетных зданиях без перепадов и с перепадами высот, с шагом колонн по средним рядам 12 м, по крайним рядам 6 и 12 м, мостовыми кранами легкого, среднего и тяжелого режимов работы грузоподъемностью до 50 т, а также с подвесными

кранами грузоподъемностью до 5 т.

Покрытие состоит из стропильных ферм, устанавливаемых на 12-метровые подстропильные фермы или балки, которые, в свою очередь, опираются на стальные или железобетонные колонны через стальные надколон-ники. Нижние пояса стропильных ферм раскрепляются вертикальными связями и распорками.

Колонны зданий имеют высоту на 1200 мм большую, чем высота здания до низа ферм. Для зданий с подвесным транспортом и бескрановых применяются типовые колонны, для зданий с мостовыми кранами-стальные колонны с нижней частью по типовым сериям и верхней частью, увеличенной на 1200 мм. Привязка наружной грани колонн крайнего ряда, а также наружной грани стоек торцевого фахверка к осям рядов 250 мм. Крепление стоек торцевого фахверка производится через связи к верхнему поясу стропильных ферм, крепление стоек продольного фахверка-к перекидной балке, устанавливаемой по крайним рядам колонн.

Покрытие здания выполняется из стального оцинкованного профилированного настила по ГОСТ 24045-86 или кровельных панелей по ТУ 67-86-75 длиной 12 м. Стыки профилированного настила должны приходиться на фермы, установленные по осям колонн. При при.менении светоаэрационных или зенитных фонарей настил может быть длиной 4 или 8 м. Марки настила выбирают в зависимости от расчетной схемы и нагрузки на 1 покрытия (таблица на листе 38).

В случае необходимости для устройства разделительной полосы в утеплителе кровли или для разделения объемов здания над перегородками между торцами профилированного настила прокладывают плоские асбесто-цементные листы.

Стропильные фермы спроектированы двухскатными с параллельными поясамв с ужлоном 0,015 и равномерной треугольной решеткой с нисходящими опорными раскосами. Высота ферм по наружным граням поясов составляет 2000 мм, длина панелей 3000 мм. Соединения элементов решетжи с поясами ферм бесфасо-ночные.

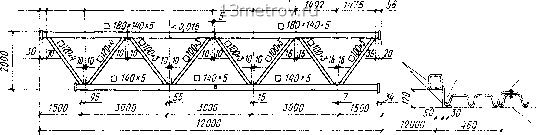

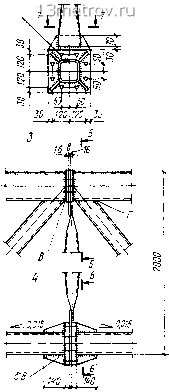

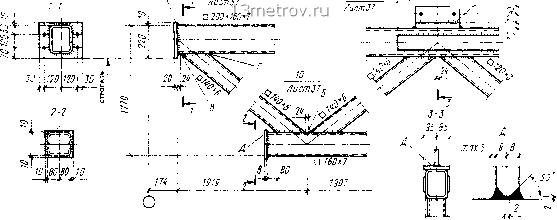

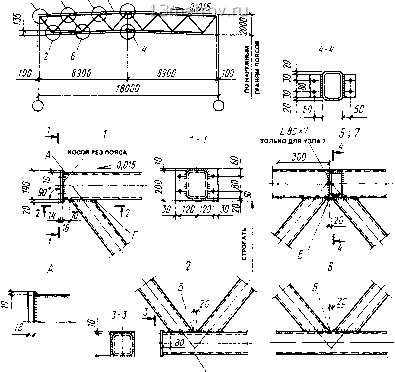

На листе 37 показаны схемы стропильных и подстропжльных ферм, а на листе i-схемы отправочных марок стропильных ферм. Элементы этих ферм (верхние и нижние пояса, раскосы) выполнены из гнутосварных замкнутых труб прямоугольного и квадратного сечений по ТУ 36-2287-80. На схемах отправо.чных марок стропильных ферм и узлах подстропильных ферм приведены сечения их элементов для одной из нагрузок, на которые онв рассчи-

птФштР! пттзугтътт сечения типа "мюлодёчно"

[шдападильнмш Феты

ОМ-

UJOOOSOOO-

2 S

11900

29000

Р 5 7 0,015

Ш ВОЛТШ Ш4

--0,015

я 30

9 J0Dfb2i ffieJWACl 38

С€ЧЁШЯ ЭЛШ£4Тда ПОДСТКШМПЬЖЗЙ ®EI ДАНМ ДЛЯ НАГРУЗКИ от СТТОПШЬНЫХ *£РЙ», РАВНОЙ 422 кН В КШти УЗЛЕ ВЕВеИЕГО пояс* (ДВА УЗЛА1 ДШТАШ "А" "Б% Т" СМ. ЛИСТ 3?

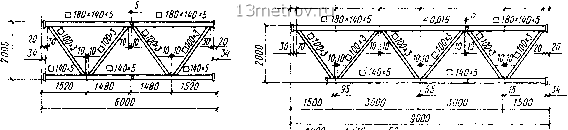

ГЕОМЕТРИЧЕСКИЕ СХЕМЫ ОТПРАВОЧНЫХ МАРОК СТРОПИЛЬНЫХ ФЕРМ
