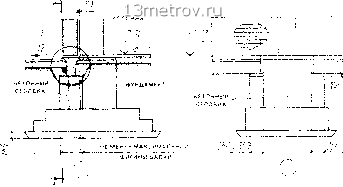

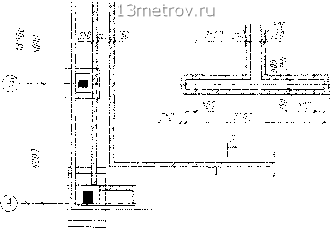

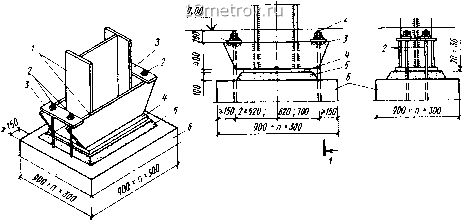

Главная » Публицистика 0 ... 6 7 8 9 10 11 12 ... 89 ДЕТАЛИ ЭПИРДНИй ФУЫШШЫШЫХ EATtQH НА ФУНДШЁНТУ KOIISHH  ГЙДРОШОЛЯЦИЯ"  по тйввночиоя. ЗАМОК Г-?ДК»ИЗОПйЦИЯ КОНСТРУКЦИЯ СТЕНЫ ПОДВАЛА МНОГОЭТАЖНОГО ЗДАНИЯ -г-~? ГИДР п 7 ЦЕ»«- 05МА30ЧНАЯ ГИДРОИЗОЛЯЦИЯ LI БЕТОННАЯ ПОДГОТОВКА ПЛАН ПОДПОЛЬНЫХ к АН АЛОВ i ФРАГМЕНТ!   Г"--i i, .si i ;1 рующих грунтах устройство подготовки не требуется. Фундамент под спаренные колонны в температурных шваж устраивают общим даже в том случае, если колонны по смежным разбивочным c»cJiM спроектированы стальными и железобетонными. На листе 16 приведены примеры габаритных размеров фундаментов для одноэтажных и .многоэтажных зданий. Фундаментные балки под наружные стены рассчитаны на нагрузку от сплошных стен и стен с оконными или дверными проемами, расположенньшж над середжной фундаментной балки. Во внутренних стенах предусматривают устройство одного дверного проема над серединой балжи. Балки рассчитаны на нагрузжу от веса кирпичных стен высотой до 15 м. Длина балок 4,3; 4.4; 4,75; 5,§5 и 5,95 м (см. лист 16). Разработаны тажже предварительно напряженные фундаментные балки такой же длины и под такие же нагрузжи, но высотой 300 хмм вместо 450 мм. и фундаментные балки для шага колонн, равного 12 м. Для опирания фундаментных балок на фундаменты колонн (лист 17) режомендуется устройство приливов (бетонных столбиков), ширину жоторыж следует принимать не менее максимальной ширины балки, а обрез на отметке минус 0,45 или 0,6 м-в зависимости от ее высоты. В многоэтажных каржасных зданияж с подвалами стены последних могут быть выполнены монолитными, из сборныж железобетонных панелей (аналогично панелям наружных стен зданий) или из стеновых блоков и плит (см. лист 17). Отметку низа фундаментов колонн и стен подвала, расположенных между колоннами, принимают, как правило, одинаковой. Гидроизоляцию выполняют в соответствии с материалами, приведенными на листе 14, в зависимости от грунтовых вод и глубины заложения подвала. В сухих грунтах следует учитывать возможность временного появления грунтовых вод, например весной. В производственных зданиях для прокладки различныж коммуникаций используют подвалы, подполья или специальную сеть подпольных каналов и приямков (см. лист 17). Для каналов разработаны типовые жонструкции (например, серия 3.006.1-2/82 «Сборные железобетонные каналы и тоннели из лотковых элементов»), однажо для их устройства можно применять также кирпич, бетон или монолитный железобетон. 2.4. ФУНДАМЕНТЫ СТАЛЬНЫХ КОЛОНН, СВАЙНЫЕ ФУНДАМЕНТЫ, ФУНДАМЕНТЫ НА ВУРОНАБИВНЫХ СВАЯХ (ЛИСТЫ 18. 191 Фундаменты под стальные колонны принимают по типу фундаментов под железобетонные колонны, при этом подколонник устраивается сплошным (без стакана) и имеет анкерные болты, заделанные в бетон. База стальной жолонны крепится к фундаменту гайками, навинчивающимися на вер:<нже выступающие из бетона концы анкерных болтов (см. лист 18). Размеры фундамента выбирают как для сборной железобетонной колонны, имеющей раз.меры сечения, близкие к размера.м сечения стальной колонны. Для- заглубления развитых баз стальных колонн (с траверсами) обрезы фундаментов располагают на отметке - 0,7 или - 1,0 м. Для стальных колонн, у которых траверсы отсутствуют, отметжу верха подко-лонника назначают порядка - 6,25 м (см. лист 18). Сечение подколонников под базы сталь-ныж колонн выбирают так, чтобы расстояние от оси анкерных болтов до грани подколон-ника было не менее 150 мм. Конструкции монолитных фундаментов железобетонных и стальных колонн могут применяться совместно со сваями (см. лист 18). При устройстве фундаментов использование свай целесообразно в тех случаях, когда непосредственно под сооружением залегают слабые грунты, не способные выдержать нагрузку от сооружения, или когда при;енение свай позволяет получить экономически наиболее выгодное решение. В отечественной практике известно более 150 ввдов свай, которые классифицируются по материалам (железобетонные, бетонные, деревянные и т. д.), конструкции (цельные, составные, квадратные, круглые, с уширением и без него и т.д.), виду армирования, способу изготовления и погружения (сборные, монолитные, забивные, завинчиваемые, буронабивные, виброштампованные и т. д.), характеру работы в грунте (сваи-стойки, висячие сваи). Сваи железобетонные забивные цельные сплошного квадратного сечения по ГОСТ 198()4.К79* и ГОСТ 19804.2-79* рекомендуй ется применять для всех зданий и сооружений в любых сжимаемых грунтах (за исключением грунтов с непробиваемыми включениями). Номинальные размеры свай приведены на листе 19. Сваи забивают до проектных отметок. В том случае, если по каким-либо причинам отметки свай разные, осуществляют срубку свай ручными или механическими инструментами до заданных проектных отметок. 6АЗЫ КОЛОНН С ТРДВЕРСЛИИ МОИОЛИТНЫЕ ЖЕЯбЭОбЕТОННЫЕ «НДАИЕИТЧ ПОД СТАЛЬНЫЕ КОЛОННЫ  РАЗМЕРЫ ПОДКОПОННМКА КРАТНЫ J00 П МОЖЕТ ВЫТЬ РАВНО 1Д Н Т.Д. А ТАКЖЕ НУЛЮ ДИАМЕТРЫ АНКЕРНЫХ ВОЛТОв 20-вв mm 1- СТАЛЬНАЯ КОЛОННА ПОСТОЯННОГО СЕЧЕНИЯ , 2" АНКЕРНЫЙ 60ЛТ ( С ГАЙКАШ. И ИАЙБОЙ1; 3- АНКЕРНАЯ ПЛИТКА 4- ОПОРНАЯ ПЛИТА; 5 - ЦЕМЕНТНАЯ ПОДЛИВКА (ЦЕМЕНТНЫЙ РАСТВОР 1 :2 - 100 ми) i 6 - Ж.«. «УНДАМЕНТ СаАЯВЫЕ «УНДАНЕНТЫ ВАЗЫ КОЛОНН С ОПОРНЫМИ ПЛИТАМИ 0,00 оси АНКЕРНЫХ Болтов оси АНКЕРНЫХ ВОЛТОВ С8АИЖ..Б. ЗАЕИВНЫЕ КВАДРАТНОГО СЕЧЕНИЯ  ПОДГОТОВКА ИЗТОвЕГОВЕТОНА КОНСТРУКЦИЯ «УНДАМЕКТА с ПРИМЕНЕНИЕМ БУРОНАСНВНЫХ СЗАЙ СТАЛЬНАЯ ДВУХВЕТВеВАЯ КОЛОННА 0,00
