ж ii

1 s

1 г

2% ч/Я

- > KiU.,.,v ,т.иа I кдалшйй зйшшйшв ндтедаум етЁМ

«.-s. пиши nexHiiTie е£п«кохюяв€т»£ишх птттлешшшш зд*ниа

:СТ 167

плиты ПОКРЫТИЯ

юооо

л fi

ось СШШЕТ*ИЙ

ось ТОПУРАМЫ

ГОЛГРАИА

L.L

/-if

ными каркасами. Рабочая арматура принята из круглой горячекатаной стали периодического профиля класса А-Ш диаметром 12-28 мм. Рамы могут применяться в помещениях с нормальными эксплуатационными условиями, а тажже в слабо- и среднеагрессивных газовых средах при условии выполнения мероприятий по антикоррозионной защите (см. лист 10).

По поперечному направлению координационных (разбивочных) осей рамы работают как трехшарнирные конструкции. Возникающие от излома покрытия распорные усилия воспринимаются фундаментами. Продольная жесткость каркаса в здании обеспечивается приваркой плит к рамам и заливкой швов бетоном или цементным раствором. Железобетонные плиты покрытий сельскохозяйственных производственных зданий с основными опалубочными размерами приведены иа листе 166.

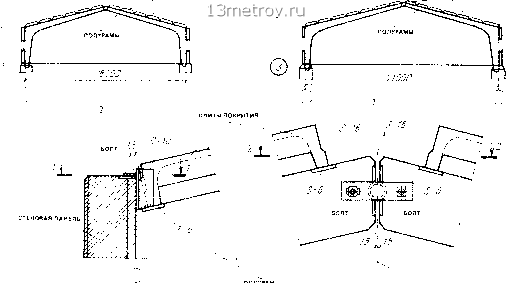

При проведении строительно-монтажных работ должны предусматриваться мероприятия, предохраняющие каркас здания от потери устойчивости. Для этого в одном из крайних пролетов температурного блока должны быть установлены крестовые связи на хомутах или струбцинах. Связи могут быть демонтированы после приварки плит покрытия, замоноличи-вания швов между ними и монтажа стен. Рамы спроектированы на расчетные равномерно распределенные нагрузки 18 000-27000 Н/м. На листе 167 приведены конструкции каркасов зданий из железобетонных рам и характерные узлы сопряжения элементов.

Для зданий с прогонами предусматривают горизонтальные связи, для зданий с прогонами и стенами из легких ограждающих конструкций или навесов - горизонтальные и вертикальные связи. Для зданий с расчетной сейсмичностью 7 и 8 баллов независимо от конструкции покрытия и стен необходимо устанавливать вертикальные связи, а в покрытии с прогонами - горизонтальные связи и стальные прогоны-распорки.

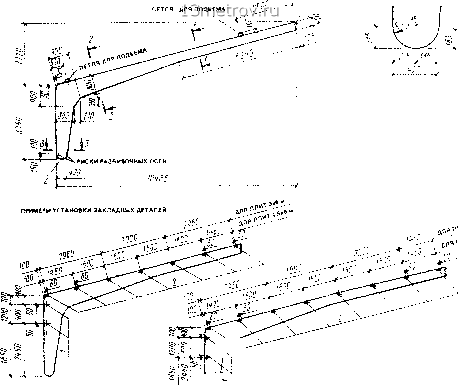

Здание свинарника-откормочника на 1000 мест (см. листы 158-160) разработано на основе железобетонных рам пролетом 18 м. Полурамы перевозятся автомобильным транспортом, оборудованным специальными приспособлениями, обеспечивающими их устойчивость и сохранность во время транспортирования (см. лист 167).

ГЛАВА 15. ОГРАЖДАЮЩИЕ КОНСТРУКЦИИ И ОКНА СЕЛЬСКОХОЗЯЙСТВЕННЫХ ЗДАНИЙ

15Л. ПЛИТЫ ПОКРЫТИЙ

ОБЛЕГЧЕННОЙ КОНСТРУКЦИИ ДЛЯ ПР0И310ДСТ1ЕННЫЖ ЗДАНИЙ (ЛИСТЫ 168-171)

Железобетонные плиты покрытий сельско; зяйственных производственных зданий раз] ботаны в серии 1.865.1-4/84. Их опалубочн размеры, за исключением высоты, аналогич размерам плжт для промьплленных зданий (s листы 58, 166). Расчетная равномерно расп деленная нагрузка с учетом собственного В! плиты составляет 3-10 кН/м- (плиты шириЕ 1,5 м) и 3-7 кН/м (плиты шириной 3 м).

Для сельскохозяйственных зданий при няют плиты облегченной конструкции, ко рые предназначены для покрытий и подвесн потолков с относительной влажностью вн реннего воздуха не более 75%, расчетной п пературой наружного воздуха не ниже ми1 50°С, в I-IV районах по весу снегового пок ва, с кровлей из асбестоцементных волнист листов при уклонах 1:4. При этом лис волнистой асбестофанеры перекрывают с бодиую сторону каркаса плит и крепят к продольны.м ребрам.

Конструктивных решений таких плит оч< много, например типовые серии 1.86 1.865.9-10, 1.865-6 и др. Плиты спроектиро НЫ, как правило, на деревянном каркасе с шивкой из фанеры или водостойкой фане] досок, плоских асбестоцементных листов, д весно-волокнистых плит. В качестве элемен деревянного каркаса применяют брусья, де вянные балки двутаврового сечения с плос! фанерной стенкой, предварительно напряж ные армированные деревянные ребра. Ко чество продольных несущих элементов кар к может быть разное. Обычно оно составл три или четыре (включая наружные ребра)

Как утеплитель используют полужест минеральные плиты на синтетическом связ] щем с удельным весом 750-1500 Н/м. Па изоляцию плит выполняют из полиэтилено! пленки или рубероида. Для защиты от увл; нения изготовленные плиты следует обшив крафт-бумагой или полиэтиленовой пленж снимаемой непосредственно перед устр ством асбестоцементной кровли. Шир] плит-1490 мм. Постепенно намечается ю ход от плит номинальной длины 3 м к плит длиной 6 м. Первые имеют высоту 1. 190 мм, вторые-свыше 200 мм, например и 260 мм (в зависимости от веса снегов покрова).
