«ГНДДМШИТЫ под КОЛШ4НЫ СеЛЬСКОХОЗЙЙСТаЕННЫХ ЗДАНИЙ тип 2  S80 Ы,  РИСКИ рдзБиаочных ОСЕЙ

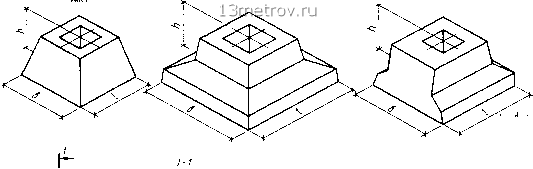

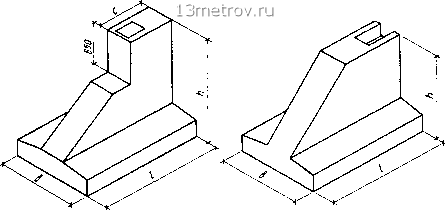

ФУНДАМЕНТЫ под Де1>£вянмые ТТЕШАРНИтЫЁ сетскохозйМлвЕнных зданий фунд/иаенты под пхшарминые ж.-б, рамы д]пя оджн1тояетных 1льск0хозяйст8ениых здйй
свай ж.е. забивные пирамидальные С ИАЯтГАЕМОЙ дрматуюй  ША61-К011онн« шпшзюёшттты тшшттпшы лист 162 БЕЗ ГШИРШМЯ ВЕРХА 3 С ГШМ>ЕНИШ в£РХА  ОПАЛУБМЙЫЁ РАЗМЕРЫ СВДЙКОДШНЫ

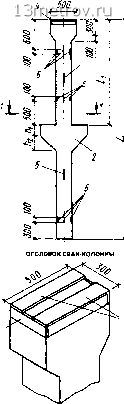

КОНСТТУКШЛИ оголовков для СВАЙ КО/КЖН БЕЗ УШИ1>ЕНИЯ И С УШЕНИЕМ ВЕРХА ОДИНАКОВ г СВАЙ.КОЛОННА 6ЕЗ УШйРбНЙЙ ВЕРХА, 2 - ШАЯ-КО/ЮйНА С УШИРЕНИЕМ BEWtft; 3,4 - ОГОЛОВКИ 5 - П1ТЛЯ ДЛЯ ПОДЬША; 6 - ШШ РАЗБШОЧШХ (ХШ (НАН0СЙ7СЙ НЕС1Ш8АШС )а>КОЙ ЖЕЛЕЗОБЕТШЖйЕ КОЛОННЫ ЗАН;ЛАДНи£ ДЕТАЛИ  огошвки колдам 900  петля для подъема"" ПЕТЛЯ для ПОДЪЕМА ,
рйасса УКАЗАНА ДЛЯ КОЛОНН БЕЗ отошвка; масса КОЯОНН С 0Г0ЛОВК01Й ттгшй на o,i т бош»ше водственных, вспомогательных, для хранения и переработки сельскохозяйственной продукции. Покрытие предусмотрено в двуж вариан-таж: из железобетонных плит по железобетонным стропильным конструкциам; мз легкой кровли по металлическим и деревометаллн-чесхим стропильным конструкциям. Дла случая опирания стеновых панелей на металличесжие столики при ленточном остеклении в колонне должны предусматриваться специальные закладные детали. Крепление опорного столика и других соединительных элементов производится так же, как и в колои-наж промышленных зданий. Для рабочей арматуры колонн применена горячекатаная сталь периодического профиля класса A-III по ГОСТ 5781-82*. Класс бетона по прочности на сжатие-115, В25. 14.3. ОДНОСКАТНЫЕ БАЛКИ ПРОЛЕТАМИ 6; 7.5; 9: 12 М И ТРЕУГОЛЬНЫЕ БЕЗРАСКОСНЫЕ ФЕРМЫ ПРОЛЕТАМИ в; 9; Щ 18 М [ЛИСТЫ 163165) Железобетонные предварительно напряженные односкатные балки предназначены для каркасов сельскохозмйственныж зданий с ужлоном вентилируемой утепленной кровли 1:4 (серия 1.862.1-5). Балжи могут быть тажже применены в неотапливаемых зданиях и навесах с кровлей из асбестоцементных волнистых листов, уложенных по прогонам. Балки взаимозаменяемы с ненапряженными балками, пример которых приведен на листе 165. Примененюе предварительного напряжения позволяет снизить расход арматуры в среднем на 30%. Балкю пролетом 6 м имеют тавровое сечение постоянной высоты, балки пролетом 7,5; 9 и 12 имеют соответственно тавровое и двутавровое сечение переменной высоты в пределах пролета между опорными частями, высота которых с одной (нижней) стороны унифицирована и имеет 400 мм, а с друтош стороны обусловлена необходимостью сочетаться с треугольными железобетонными фермами (см. люсты 163, 165). Предварительно напряженная арматура -стержневая термическая упрочненная классов At-IVc и At-V или стержневая горячекатаная A-IV и A-V. Класс бетона -120-ВЗ 5. При железобетонных плитах покрытия балки можно применять в зданиях с расчетной сейсмичностью до 8 баллов включительно, а при применении прогонов-до 6 баллов. Балки предназначены для применения в I-IV районах по весу снегового покрова. Треугольные бескарЕасные фермы разработаны в серии 1.063.1-1. Серим включает в себя фермы пролетом 6-18 м. На листе 164 показа- ны фермы пролетом 6, 9 и 12 м. Фермы спроектированы с ненапрягаемой (пролеты 6, 9 м] и напрягаемой (пролеты 9, 12 и 18 м) арматурой. Уклон верхнего пояса ферм (25%) определяется необходимостью организации такогс водостока, хоторый позволит применять веж-тиляруемое покрытие. Шаг колонн в продольном направлении 6 м. 1 зависимости от типа пожрытия (железобетонные плиты или прогоны для кровли из асбестоцементных листов в верхнем поясе ферм устанавливают закладные детали разных мароЕ, Балки и фермь крепят к типовым железобетонным колоннам приваржой зажладных деталей балок и ферь к закладным деталям колонн. Фермы пролетом 6, 9, 12 м в сочетани! с односкатными балками пролетом 6; 7,5; 9 t 12 м позволяют осуществлять габаритные схе мы с наружным отводом воды 6-1-6-1-6 7,5 + 6-1- 7,5; 9 -f- 9 -ь 9 м и т. д. (лист 165). Устойчивость балок и ферм в зданиях с по крытием из железобетонных плит обеспечива ется жестким диском покрытия, образуемые приваркой плит к балкам или фермам и замо ноличиванисм швов между плитами. Устой чйвость зданий с железобетонными прогонам! создается приваркой прогонов к балкам и фер мам и установкой вертикальных и горизон тальных стальных связей (минимум в одно» шаге температурного или сейсмического блок; здания). В сельскохозяйственном строительстве мо гут применяться каркасы с плоскими кровлям! (см. лист 765). Обычно для них исполкзую балки номенклатуры промышленных здани! (см. листы 56. 57), только для пролета 7,5 ъ необходимо разработать специальную балк> так как такой пролет характерен лишь дл сельскохозяйственных зданий. 14.4. ЖЕЛЕЗОБЕТОННЫЕ РАМЫ ДЛЯ ОДНОПРОЛЕТНЫХ ЗДАНИЙ (ЛИСТЫ Мб. 167} Железобетонные рамы пролетами 12, 18 и 21 \ предназначены для каркасов сельскохозяйст венных зданий с вентилируемым утепленньп покрытием из железобетонных плит и кровле из асбестоцементных волнистых листов (сери 1.822.1-2 82). Шаг рам 6 м. Максимальная дод на температурного отсека 72 м. Ра.мы состоя из двух Г-образных полурам, шарнирно соеда ненных с фундаментами и между собой в kohi ковом узле. Чертежи полурам для зданий пр< летом 18 и 21 м показаны на листе 166. Пол; рамы спроектированы из i я же лого бетон класса В25 с обычным армированием ceai 0 ... 70 71 72 73 74 75 76 ... 89 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
