УСИЛЕНИЕ СТРОПИЛЬНЫХ БАЛОК ШПРЕНГЕЛЕМ ( А 1

ИЛИ двухконсольиой ФЕРМОЙ I в I

-ТЯГ"

УСИЛЕНИЕ ФУНДАМЕНТА

PIff =*

list

sa-m b m-w

-----1-«-

6 МЕТАЛЛИЧЕСКАЯ ОБОЙМА: §-Ж.-Е. ОБОЙМА: в ~ ОВОЙМА ЙЗ КйРПЙЧНОЙ

А1ИР0БАННОЙ КЛАДКИ

% - БАЛКА, 5 - ОПОРА iKOHOHHA И Т.Д.», 3 - ТЯЖИ; 4 - УПОР; 5 - УПОРНЫЙ УГОЛОК; f УГОЛОК ДЛЯ НАТЙЖЕНИЯ ПСЩКОСА: Т ~ ОПОРНЫЙ ПИСТ; в - №P?HA; » - ПЛИТЫ ПОКРЫТИЯ; tO - СТАЛЬНАЯ ОеОЙ1ИАИЗ ШВЕПЛЕРОЗ; П -» ЗАТЯЖКА С ГАЙКАМИ И ШАЙЕАЖ; 12 - УЛ»; 13 - СОЕДИНИТЕЛЬНАЯ

ПЛАСТИНА; 14 - КИРПИЧНЫЙ СТОЛБ; 15 - СТАЯЬНМ£ УГОНКИ; ~ СТАЛЬНЫЕ ПЛАИКМ; 17 - ВЕТОМНАЙ РУБАШКА; 18 - ПРОДОЛЬНАЯ АШАТУРА; Ш - Х£Ш¥ТЫ,- 20 - НОВАЙ КЛАДКА, АРМИРОВАННАЙ СЕТКАМИ

raaama каяки пгпойством итпнгыи)

•осстмовлсмт слтопшьноя «ты vcTToOCTBOM ВТОРОЙ ptarricH

ЛИСТ 151

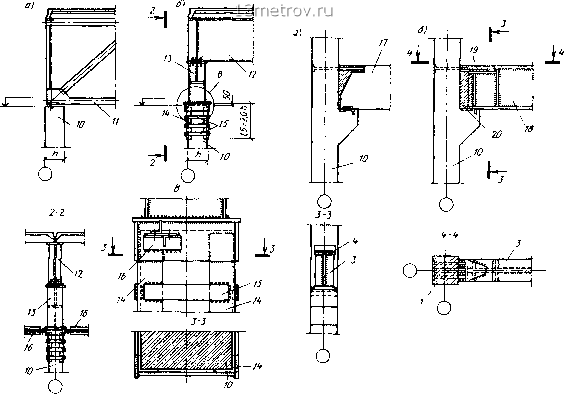

гсипЕМие БАЛКИ устрооствои подкосов

-ГТДНк КОЛОМНЫ гсипение С9ЛРНЫХ ОВО*

мсоелить

ЗАМСНДЖ.. ЮМЫ стальной балкой

ЗАМШ ж.*. РИГЕЛЯ СТАЛЬНЫМ

а - коистргкцмя до гсипения: » - констргкция после восстАновления

1-СТАЛЬНАЯ КАЛКА; J - КОИСТПГКЦНИ «ИЧНПЯЯ: 1 - ПОДКОС: <-ЛОЯКА; «-СПНКА; в-ППАНКА; 7 - ПОвКЦДЕНИАЯ •»»«; • - ЭЛПСНТЫ АОПОЛНИТКЯЬНОЙ РСМЕТКЯ: •-ЙОПОЛНИПЛЬНЫЕ •АСОНКИ; 10-КОЛОННА: 11.. IU. юма: II - СТАЛЬНАЯ ВЛПСА; и - ИАДКОЛОННИК: И-ОвОЙИА; К - СТЯГШАМЯИС ПЛАНКИ; ч - ДОПОЛНИТЕЛЬНА распоиси: 17 - «.*. ригель: 1> - СТАЛЬНОЙ РИПЛЬ: 1« - НАКЛАДКА: п - заеггонка

при осуществлении работ в условиях действующих предприятий.

Работы по реконструкции отличаются высокой трудоемкостью и стоимостью, но объем их значительно меньше, чем при новом строительстве. Кроме этого, определенная часть работ характерна только для реконструкции. Сюда относятся обследование, разработка зданий и их отдельных конструктивных элементов, демонтаж оборудования и энергосистем, выправление каркасов зданий, усиление существующих фундаментов, колонн, балок, ригелей, смена перекрытий, замена деревянных несущих конструкций кровли на металлические или железобетонные и т.д.

В понятие реконструкщ1И входят также строительство на территории действующего промышленного предприятия новых производственных зданий и сооружений, а также проводка различных инженерных коммуникаций, работы по пристройке и надстройке существующих корпусов, когда вновь возводимые конструкции приводят в соприкосновение либо сочленяют с существующими.

Конструктивные решения при реконструж-ции промышленных зданий и сооружений весьма многообразны. Характерными для них являются различные способы усиления сущесг-вующих конструкций при значительном износе или повреждении, а также увеличении действующих нагрузок. На листе 149 приведены некоторые способы усиления многопустотных и ребристых плит, железобетонных колонн; на листе /50-усиление железобетонных стропильных балок и ферм, фундаментов и кирпичных простенков. Для усиления железобетонных конструкций применяется класс бетона по прочности на сжатие не ниже, чем фактическая прочность бетона поврежденного элемента и не ниже класса В15,

При увеличении сечений наращиванием, устройством обойм или рубашек следует предусматривать насечку поверхности «старого» бетона, а также другие мероприятия, обеспечивающие их совместную работу. Минимальную толщину слоя бетона для .наращивания принимают 30 мм, для обойм и рубашек с дополнительными арматурными стержнями - 50 мм. Толншну обойм со спиральным армированием назначают в зависимости от диаметра ядра внутри спирали, но не менее 70 мм.

При усилении наращиванием, обой.мами или рубашками применяют, как прави.ю. продольную арматуру диаметром не менее 16 мм в сжатых и 12 мм в растянутых зонах. Шаг поперечной арматуры обычно назначают не более 200 мм.

Очень часто при реконструкции предприятий проводят ремонтные работы. В том слу-

чае, если поврежден защитный слои железобетонных элементов, то его восстановление, заделку трещин, ражовин и сколов бетона предусматривают цементным раствором или бетоном с мелкими фракциями заполнителя. При этом необходимо предусматривать вырубание (расчистку) поврежденных участков с образованием полостей прямоугольной формы; торцы вырубленных полостей должны быть перпендижулярными действующему усилию.

Разгружающие конструкции в виде, например, шпренгелей или двухконсольных ферм (листы 150, 151) следует рассчитывать как самостоятельные конструкцжи на разность между внешней нагрузкой и несущей способностью усиливаемого .элемента. Для обестече-ния совместной работы разгружающей и усиливаемой конструкции между ними должны быть предусмотрены предварительно напряженные связи, а также распорки, клинья, под-бетонки, подчеканжи или другие устройства, обеспечивающие передачу нагрузки на конструкции усиления.

Усиление отдельно стоящих фундаментов производится в соответствии с рисунком на листе 150. Для обеспечения передачи нагрузки на усиление фундамента необходимо предусматривать на колонне устройство обоймы. Свайные фундаменты усиливают аналогичным образом. Восстановление (усиление) ферм может осуществляться стальными элементами в виде обойм из швеллеров и предварительно напряженных затяжек (см. лист 150). Усиление сжатых элементов решетки следует предусматривать также установкой стальной или железобетонной обоймы.

Для усиления несущих простенков и столбов кирпичных стен используют следующие виды обойм (см. лист 150):

стальные обоймы из уголков, устанавливаемых на растворе и связанных хомутами из круглой или полосовой стали с шагом не более меньшего размера простенка (столба) и не более 500 мм (следует предусматривать защиту обой.мы от коррозии оштукатуриванием цементным раствором толщиной 25-30 мм по металличесжой сетке);

железобетонные обоймы из бетона класса по прочности на сжатие не ниже В10 с армированием вертикальными стержнями и хомутами с шагом 150 мм;

армоцементные обоймы из цементного раствора марки 75-100 с армированием по аналогии с железобетонными обоймами (нанесение раствора следует предусматривать методом торжретирования);

армокирпичные обоймы из кирпича марки не ниже 75 на раство{» марки 75-100 с арма-
