механических повреждений поверх водоизоля-ционного ковра укладывают защитный слой толщиной 25 мм из чистого сухого гравия светлых тонов с размером зерен 5-15 мм, втопленного в антисептированную битумную мастижу. На листах 127, 128 приведены характерные узлы и детали кровель по стальному профилированному настилу и железобетонным плитам установки водоприемника, а также и деформационных швов.

Площадь водосбора водосточной воронки устанавливают в зависимости от климатических условий и вида жровли (скатная, плоская, заполняемая водой). Максимальная площадь водосбора на одну воронку может быть 600-1800 м. Например, в средней полосе нашей страны площадь водосбора в малоуклонных кровлях принимается до 900 м, а предельное расстояние между воронками 24 м.

7.2. ЗЕНИТНЫЕ И СВЕТОАЭРАЦИОННЫЕ ФОНАРИ (ЛИСТЫ 129-135)

Фонари разделяются на светоаэрационные и зенитные (лист 129). Они обеспечивают верхнее естественное освещение и при необходимости вентилирование зданий (типовые серии 1.464-10, 1.464-11, 1.464-13 и др.).

Аэрационные фонари применяют в производственных зданиях с большими тепловыделениями и выделениями газов, дыма и пыли. По своей конструкции они аналогичны свето-аэрационным фонарям и здесь не рассматриваются. Зенитные фонари в виде прозрачных куполов с двухслойными светопропускаю-щими элементами из органического стекла (см. лист 129) или возвышающихся над кровлей остекленных поверхностей (листы 130-132) используют в тех случаях, когда необходимы высокий уровень и равномерность освещенности помещений. Зенитные фонари могут быть точечного типа или панельные. Обычно конструкция панельных фонарей состоит из нескольких точечных фонарей, соединенных в ряд.

При выборе типа зенитных фонарей следует учитывать высоту помещения. Фонари с площадью световых проемов до 4,5 м рекомендуется применять в зданиях высотой до 8,4 м. В зданиях большей высоты следует использовать зенитные фонари панельного типа с площадью световых проемов более 4,5 м".

Расположение фонарей в покрытии определяют с учетом характера технологических процессов, размещаемых в зданиях, а площадь световых проемов назначают в соответствии со СНиП «Естественное освещение. Нормы проектирования». При этом максимальная площадь остекления не должна превышать

15% освещаемой площади пола произвол венных помещений.

Зенитные фонари, приведенные на лис 130-132, имеют двухслойное светопропускЕ щее заполнение из профильного стекла i стеклопакетов. Фонари с заполнением из ст лопакетов проектируют глухими и открывг щи.мися, фонари с использованием профи ного стекла - только глухими и односкатньп Эти конструкции зенитных фонарей расе таны на применение в зданиях с нормальн температурно-влажностны\1 режимом i температуре наружного воздуха не mi - 30°С, в районах с ветровой нагрузкой и с говой нагрузкойд6 IV района включитель

Конструкция зенитных фонарей состоит светопропускающего заполнения, стальн! стакана, нащельников, фартуков и при необ димости механизмов открывания. Светоп пускающие заполнения для всех зенитных < нарей приняты наклонными под углом к плоскости покрытия. Для светопропускс щего заполнения используют двухслой» стеклопакеты толщиной 32 мм из окон» силикатного стекла толщиной 6 мм или п фильное стекло швеллерного типа.

Стеклопакеты (см. лист 129) применя кроме зенитных фонарей для остекления oi и витрин производственных, общественны промышленных зданий. Они бывают с дв] или тремя стеклами (двухслойные или т слойные) и герметической прослойкой ме> ними, которые соединяются между col клеем. Стеклопакеты не допускается исполь вать для остекления световых проемов неот ливаемых помещений, в зданиях, подверж ных вибрационным воздействиям, и с мое выми кранами тяжелого и весьма тяжел режимов работы, во взрывоопасных и взрь пожароопасных производствах, в местах, имеются снеговые мешки, а также в поме ниях с большим содержанием пыли и коп<

Толщину стекол в стеклопакетах onps ляют расчетом на прочность. Она дол: быть не менее 3 мм для окон и 5 мм зенитных фонарей. Наружные и внутрен стекла принимают равной толщины, в т слойных стеклопакетах средние стекла до1 каются меньшей толщины, чем наружг Толщина воздушной прослойки (к„, лист j должна предусматриваться 12, 15 или 18 в двухслойных, 9 или 12 мм в трехслой стеклопакетах.

Каркасом зенитных фонарей являк стальные стаканы, элементы которых (г дольные и поперечные стержни, переплс сетка и т. п.) соединяются в основном на С тах. Фартуки зенитных фонарей изготовл; из оцинкованной стали толщиной 0,7 мм.

типы •ОНАРЕЙ

зенитные фонари

СвЕТОАЭРАДИОННЫЕ «ОНАРН С ОДНИМ ШШ ДВГМЯ ЯРУСАМИ ПЕРЕппетое

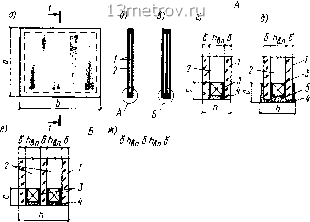

КЛЕЕНЫЕ СТЕКЛОПАКЕТЫ

КУПОЛЬНЫЙ ЗЕНИТНЫЙ фонарь

1 - стекло: г - воздушная прослойка,

3-распорная рамка: 4-клейкая И

герметизирумиая мастика : б - обрам ляювая рамка: в - злемент фартука: 7 - злёжнт рамы: в - купол l.b.1,4«4 9 - утеплите™.: 10 - покрытие

		то

а,Ь - габариты стеклопакета;

С - высота рамки;

S - толина стекла:

h/jj- тощина воздушной прослойки

. - ОБЩИЙ ВИД: i • - ПОПЕРЕЧНЫЕ РАЗРЕЗЫ ДВУХ- И ТРЕХСЛОЙНОГО СТЕКЛОПАКЕТОВ; г. д (УЗЕЛ А! - СХЕМЫ СОЕДИНЕНИЯ СТЕКОЛ В даУХСПОЙНЫХСТЕКЛОПАКЕТАХ;А. 1УЗЕЛБ1 - СХЕМЫ СОЕДИНЕНИЯ СТЕКОЛ В ТРЕХСЛОЙНЫХ СТЕКЛОПАКЕТ АХ

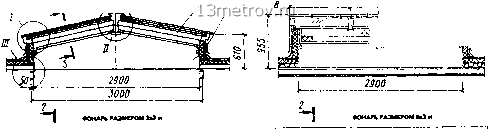

конструкция стакана зенитного фонаря аналогична конструкции стакана на листе 131

констп-кции mh«m»m фонлрся

ЛИСТ 130

в nOKIVTWIX с ГОФМЛИРОвАННЫМ СТАЛЬНЫМ НАСТИЛОМ

5 J ..-г-ч , 15

в ПОКРЫТИЯХ с ПРО*ИЛИР0вЛМНЫМ СТАЛЫШМ НАСТИЛОМ

101/5 . 1010

S покрытиях из «.-е. плит

S ПОКРЫТИЯХ ИЗ Ж.-Б. плит 2900

		2600
		2100
	3000

16 12 19

12 13 18 12 17

wm,-
	.... r.

11 9 10 7 19

узлы 1. п. и и перечень позици» cm лист 131
