Главная » Публицистика 0 ... 50 51 52 53 54 55 56 ... 89 гаюдолккый «Аслд •РАПМНТЫ •АСДДО* ЗДАНИЙ СТЕНЫ из МЕТАЛЛИЧЕСКИХ ПАНЕЛЕЙ  ШО 1 6000 1 ШО 17 soon I 6000 1 6000 I 6000 I бШ I © @ 0 © ® ® © ® ® ТОРиеВОЙ «АСАД  I 5Ш I I 6000 I I 5Ш I 6000 i 5Ш ® ®j ® © ® © ® © © РАЗДЕЛЬНЫЕ ПЕРЕПЛЕТЫ ЗАЩЕЛКА ВАГ ЬОО УРГПЬ» / ЗАГЛУШКА   ГРА)* КОЛОННЫ - ИЗДЕЛИЕ ЗАКЛАДНОЕ • КОЛОННЕ КРЕПЛЕНИЕ НИЖНЕГО ЯРУСА ПЕРЕПЛЕТОВ К КОЛОННЕ РАЗДЕЛЬНЫЕ ПЕРЕПЛЕТЫ СТОЯКА ГНС WO50З 1 2  ОДИНАРНЫЕ ПЕРЕПЛЕТЫ ammboo прокладка на клеи J пластина л

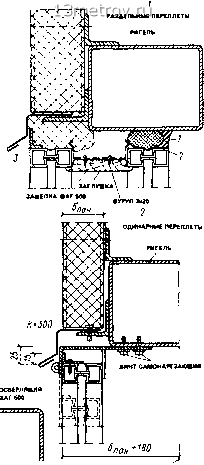

Ч 7,6 ~Т НАЩЕЛЬНИК ЗАКРЕПИТЬ К ПЕРЕПЛЕТУ ДО ЕГО УСТАНОвКИ Кюоо 1956 1 - МАСТИКА ТИОКОЛОВАЯ МАРКИ АИ-ОД тум »<б «б. у 1.» """ г - ПРОКЛАДКА ПРП-40 ГОСТ 1«77-»1 3 - ПЕНОПОЛИУРЕТАН ППУ-Э*-1 ТУв-Св-И73-7» 3932 5976 КхЮОО гребня, несимметричными по толщине панели, которые образуют стык в шпунт. Для устройства внешних углов зданий разработаны чертежи угловых панелей цельно-формованных и сборных, изготовляемых из доборных панелей. Угловые панели разработаны для стен с привязкой к продольной разбивочной оси о и 250 (см. лист 116). На листе 117 показаны схемы расположения ригелей в продольных и торцевыж стенах и приведен состав их сечения в зависимости от местоположения ригелей в здании. Стеновые панели типа i крепятся к ригелям сквозными болтами М8 с увеличенной шайбой (040 мм) с наружной стороны (лист 118, узел 2). Панели типа 2 крепятся к ригелям в вертикальном шве между панелями с помощью специального комплекта крепежных деталей. Кроме того, эти панели скрепляются одна с другой в промежутке между ригелями, что обеспечивает совместную работу панелей (см. лист 118, узлы 4, 5). Панели типа 3 крепятся к ригелям потайным креплением за внутреннюю обшивку самонарезаюидамися винтами диаметром 6 мм, при этом верх и низ каждой панели дополнительно крепятся двумя сквозными болтами М8 с увеличенной шайбой (040 мм) с наружной стороны (см. лист 118, узел 6). Примеры решения фасадов зданий с использованием трехслойных панелей показаны на листе 119. Панели рассчитаны на применение в стенах одноэтажных зданий, предназначенных для размещения производств с неагрессивной или слабоагрессивной средой при относительной влажности воздуха помещений не более 60%. В конструкции стены панели стыкуют по продольным кромкам через прокладку из эластичного пенопо.чиуретана (показана в узлах на листе 118). Все нагрузки, приходящиеся на стену, воспринимаются горизонтальными стальными ригелями. При этом вертикальная нагрузка от собственного веса стен передается на опорные и стыковые ригели. Шаг ригелей в конкретном проекте определяют в зависимости от температурного перепада, нормативного ветрового скоростного напора и толщины панелей. Шаг составляет 1,8-3,6 м. Цоколь стен с трехслойными металлическими панелями выполняют с применением панелей из легкого бетона толщиной не менее 240 мм. Высота цоколя 900 мм, считая от уровня чистого пола в помещении. На листе 119 показано также сопряжение стен из трехслойных металлических панелей и оконного заполнения с раздельными и одинарными переплетами. Горизонтальные швы между панелями заделывают полосой из эластичного пенополиуретана, мастиками, а также устраивают сливы и нащельники из фасонной листовой стали. Стены из трехслойных металлических панелей монтируют в следующем порядке. Сначала монтируют стойки фахверка и цокольные легкобетонные панели. Рекомевдуется до установки угловых и рядовых стоек приваривать к ним опорные консоли. Затем к опорным консолям болтами крепят горизонтальные ригели, а к стеновым панелям прикрепляют соединительные элементы для навески панелей на ригели стен. После этого панели навешивают на ригели, закрепляют панели к ригелям и заполняют швы. По возгораемости трехслойные стеновые панели с утеплителем из пенополиуретана относятся к группе трудносгораемых конструкций с пределом огнестойкости 0,25 ч. Однако на практике встречаются случаи возгорания утеплителя, что приводит к серьезному эконо-.мическому ущербу. Связанные с этим противопожарные мероприятия следует назначать в конкретном проекте. В частности, необходимо устраивать вертикальные противопожарные преграды из профилированных стальных листов с заполнением полужесткими ми-нераловатными плитами, а также горизонтальные противопожарные преграды в месте сопряжения стены и кровли. 6.5. КИРПИЧНЫЕ СТЕНЫ (ЛИСТЫ 120- 123} Кирпичные стены в качестве ограждающих конструкций могут быть несущими и самонесущими. Несущие стены являются опорой для конструкций перекрытий и покрытий. Са.мо-несущие стены выполняют функции только ограждающей конструкции. Трудоемкость возведения кирпичных стен значительно больше, чем современных индустриальных ограждающих конструкций типа железобетонных панелей или металлических стен. Поэтому их применение допускается для небольших зданий (шаг опор-не более 6 м при пролетах до 12 м и высоте до 6 м), а также для некоторых производств, например с влажной агрессивной средой. Кро.ме того, в зданиях с панельными стенами кирпичную кладку применяют для цоколя, если в нижней части здания необходимо предусмотреть большое число проемов для ворот, дверей, инженерных коммуникаций, а выше цоколя-в обрамлении ворот и в других местах, где типовые панели не могут быть использованы. Кирпичные стены можно устанавливать как на ленточные фундаменты, так и на фундаментные балки. Цокольную часть стен примерно на высоту 0,5 м штукатурят цементным штптчныш стены ЛИСТ 120 облицовочиого тшт ТОЛЩИНОЙ» ОБРАТНАЯ ЗАСЫПКА ш нУМйнж;тего грунта  шшшРАтгтыЕ ты ш стенах ёигтктмй гтиь стены просмолениой паклей   ПРОКОНОПАТИТЬ вздишо йЕтеедик¥йЯ№ьш стену ff  виггренийй ГРАНЬ стены  ПГОСШЗЖННОЙ ПДКДЕЙ
осптшш тжшт отштаых влпок по серии кэ-!-
