ючсткпштп гежиия якгпячиых клеток

ПП»И ЛЕСТНИЧНОЙ КЛЕТКИ (ПИНИЕЙ

АЛЯ ВЫСОТЫ ЭТАЖЕЙ

лист 91

вкмяшчновстекЕ

дляВЫСОТиЭТАЖЕЙ ;ДИВ>.

НОМЕНКЛАТУРА Ж.*. КОНСТРУКЦИИ ЛЕСТНИЦ

КАЛКА ДЛЯ ПРАВОГО ЭАХОДА

ВАЛКА ДЛЯ ЛЕВОГО ЭАХОДА

РАЭМСР.ам

I Ъ h

25S0

5270

5220

ШЖНЯЙ ПЛ04ЦАДКА И МАМ (ВИД НА ОКОННЫЕ ПАНЕЛИ}

лровкжггочнАЯ ллояАДхд И «им

(ВИД НА ОКОННЫЕ ПАКЕЛИ1

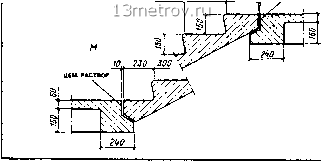

ОПИРАНИЕ МАРША НА ПЛОЩАДКУ

300 , 300

230 J0 да**ст«ор

ВЫХОД НА ВЕРХНИЙ ЭТАЖ (ВИД НА ВНУТРЕННЮЮ СТЕНУ!

ВЫХОД НА КРОВЛЮ («ИД НА ОКОННЫЕ ПАНЕЛН1

него этажа узлы поперечных рам жестжие, за исключением сопряжения балок или ферм покрытия с колоннами, которые выполнень*

шарнирными. Кроме того, разработаны до полнительные варианты рамных каркасов, имеющих жесткие узлы сопряжения ригелей и колонн по крайним координационным осям и шарнирные-по средним (здесь не приводятся).

Жесткость и неизменяемость каркасов в продольном направлении решена в двух вариантах. По первому варианту продольная

устойчивость обеспечивается вертижальными стальными портальными свзями, устанавливаемыми по продольным осям между колоннами (показаны на листе 89). Связи устанавливают в одном шаге посередмне температурного блока на всех этажах зданий, кроме верхнего, а в зданиях с верхним этажом зального типа - и в верхнем этаже. При этом в зависимости от требуемой жесткости связи можно устанавливать разреженно - через один или два ряда колонн (начиная с крайних рядов), или во всех радах.

По второму варианту продольная устойчивость каркаса с оджнажовой сеткой жолонн на всех этажах обеспечивается однопролетными рамами, образуемнми железобетонными колоннами и продольными ригелями (этот вариант не рассматривается).

На листе 88 показаны примеры разрезки колонн каркасов по сериям 1.420-12 и 1.420-6 (с одинаковой сеткой колонн на всех этажах и с верхними этажами зального типа). Колонны приняты сечешями 400 х 400 и 600 х 400 мм. Они изготовляются из бетона классов 115-В40, рабочая арматура-из горячекатаной стали периодичесжого профиля класса A-III.

1 колоннах должны быть предусмотрены следующие основные закладные детали: оголовок для стыковки колонн по высоте, сварная деталь в верхней горизонтальной плоскости консолей, служащая для опирашя и приварки ригелей междуэтажного перекрытия, выпуски арматуры, листы для приварки стального столика, на который опираются крайние плиты междуэтажных перекрытий, листы (тольжо в крайних колоннах) для опираним и жрепления элементов наружных стен и т. д. Закладные детали колонн показаны в узлах на листе 90.

Жесткие узлн сопряжения ригелей с колоннами по поперечным координационным осям создаются приваржой ригелей к зажладным деталям консолей колонн, ванной сваркой выпусков арматуры и последуюпдим замоно-личиванием бетоном класса В25 (см. лист 90).

Рамные каркасы спроектированы с междуэтажными перекрытиями двух типов: с опиранием плит на полей ригелей (тип I) и с опира-

нием плжт иа верх ригелей (тип ). Междуэтажные пекрытия типа I имеют высоту 9W им, междуэтажные перекрытия типа li~ ООО мм (включая толщину пола 100 м,м).

перекрытия обоих типов применяют одглааковые колонны. Разница в отметках консолей колонн компенсируется глубиной заложения фундаментов (см. лист 89).

Перекрытия типа применяются только для сетки колонн 6x6м при высоте этажей 4,8 м и более. Эти перекрытия используют тажже в типовых чертежах этажерок (многоэтажные жаржасы без наружных ограждаюпдах конструкций), которые были разработаны на основе серии ИИ-20.

1 серии 1.420-6 междуэтажные перекрытия спроектированы с ребристыми плитами высотой 300 и 400 мм (см. лист 89) и с многопустотными п.читами, образующими гладкий потолок. 1 обоих случаях плиты опираются на полки ригелей. Все ригели имеют сечение высотой 800 мм (см. лист 89). Ригели пролетом 6 м изготовляют без предварительного напряжения, ригели пролетами 9 и 12 м-с предварительным напряжением. Междуэтажные перекрытия спроектированы из двух типоразмеров плит: основной плиты шириной 1500 мм и доборной плиты шириной 750 мм.

Длм создания пространственной жесткости перекрытий используют специальные межколонные плиты. По крайним продольным рядам колонн для этой цели применяют доборные плиты, а по средним рядам-плиты шириной 1500 мм. Доборные плиты устанавливают на стальные столики, привариваемые к закладным деталям колонн. Эти штиты приваривают в четырех точках к столикам и зажладным деталями ригелей, а также между собой с помощью накладок (см. лист 90).

Межколонные плиты шириной 1500 мм, устанавливаемые по средним продольным разбивочным осям, приваривают в четырех точках к закладным деталям ригелей, соединяют по верху накладками, а также распирают с колонной посредством стальных уголков (см. лист 90). Остальные плиты перекрытий, расположенные между межюлонными плитами, приваривают в двух точках к закладным деталям ригелей для перекрытий типа J и в трех точжах для перекрытий типа II, за исключением одной плиты в каждом пролете.

Высота всех ребристых плит 400 мм. Длина плит, укладываемых по верху ригелей, 6 м, на полки ригелей-5,55 м, а у торцов здания и деформационных швов-5,05 м. Жесткость диска перекрытий, кроме приварки штит к зажладным деталям ригелей, между собой и к колоннам, создается также замоноличиванием всех швов между элементами перекрытия. В

серии 1.420-6 междуэтажные перекрытия спроектированы с ребристыми и многопустотными плитами. На листе 89 ригель для сетки колонн 12 X 6 м показан для опирания ребристых плит.

В настоящее время разработаны конструкции рамны.ч каркасов, которые имеют колонны с треугольными консолями, значительно улучшающими внутренний интерьер зданий. Остальные элементы каркасов используются из номенклатуры железобетонныж изделий серий 1.420-12 и 1.420-6 (см, лист 90).

Лестничные клетки, спроектированные для серий 1,420-12 и 1.420-6, не связаны с конструкциями каркаса здания. Лестницы состоят из маршей и площадок, опирающихся на кирпичную шахту. Лестничные .марши бескск-оур-ные, без накладны.х проступей. Высота подъема марша 1200 мм кратна высотам этажей; ширина марша 1150, 1350 и 1750 мм; размер ступеней 150 х 300 мм. Ограждение лестниц металлическое в виде готовых изделий без поворотных элементов в плане. Основные стойки ограждения привариваются к закладным деталям, устанавливаемым в торцах лестничных маршей и в ребре верхней площадки (см. лист 91).

Рассмотренные здесь жонструктивные решения рамны.х каркасов применяются для строительства многоэтажных промышленных зданий в сейсмических районах страны.

S.3. КОНСТРУКЦИИ КАРКАСОВ МЕЖВИДОВОГО ПРИМЕНЕНИЖ ДЛЯ МНОГОЭТАЖНЫХ ЗД,4.НИЙ

(ЛИСТЫ 92-ЛОЗ)

Сборные железобетонные конструкции каркаса межвидового применения серии 1.020-1/83 предназначены для строительства многоэтажных общественных зданий, производственных и вспомогательных зданий промышленных предприятий (ранее серия ИИ-04).

Конструкции, разработанные в серии, охватывают габаритные схемы с пролетами до 9 м и высотой этажей 2,8-7,2 м (лист 92). Высота этажей 2,8 и 3,3 м применяется, каж правило, в общественных и вспомогательных зданиях промышленных предприятий, а 3,6-7,2 м-в производственных зданиях.

Общественные и вспомогательные здания строят с перекрытиями из многопустотных плит, а производственные - преимущественно с ребристыми плитами. Каржасы зданий межвидового применения спроектированы по свя-зевой схеме с шарнирным опиранием ригелей на колонны. Пространственная устойчивость зданий обеспечивается системой вертикальных устоев, объединенных горизонтальными диска-

ми перекрытии; в качестве вертикальных ус ев используются сборные железобетонн диафраг.мы или связевые панели, образуем стальными связями и примыкающими ж н колоннами. В производственных зданиях ( ключам лестничные клетки) следует отдавг предпочтение связевым панелям, так как с не препятствуют пропуску транспортныж кс муникаций, технологических потоков и пр.

Вместо стальных связей в малоэтажн зданиях возможно применение второго риге расположенного под основным на расстояг примерно 25 см и жестко соединенного колоннами. В этом случае основной ригель, который опираются плиты перекрыт восприни.мает вертикальные нагрузки, а в рой ригель - горизонтальные нагрузки. Э*: ригель .может быть выполнен из прокати или сварных двутавров, например 140. Tai схема делает пролеты связевых панелей пр тичееки свободными от элементов, обеспе ваюших устойчивость здания.

Изделия серии 1.020-1/83 предназначе для каркасов многоэтажных зданий, возво мых в обычных условиях строительства i снеговых и ветровых нагрузках для 1-районов по СНиП 2.01.07-85 «Нагрузки и в действия», за исключением каркасов зда! с вертикальными стальными связями, воз димых в местностях типа А (открытая мс ность), рассчитанных на применение в I-районах по скоростному напору ветра. Ном клатура изделий серии 1.020-1/83 позвол решать здания с габаритными схемами, па метры которых по сеткам жолонн, нагруз! на перекрытия, конструктивным решен! приведены в таблицах на листе 92.

Схемы разрезки, основные размеры кол* и фундаменты под них даны на листах 93. Колонны соответствуют габаритным схеь зданий, которые состоят из одинаковых высоте этажей: 2,8; 3,3; 3,6; 4,2; 4,8 и ( а тажже зданий с увеличенной высотой перв этажа 3.3 м при высоте последующих эта; 2,8; 4,2 м при высоте последующих 3,3 м; 4, при высоте последующих 3,6 и т. д. Однако не исключает возможности использова конструкций в зданиях с другими высота этажей и другим их сочетанием, поскол в состав серии входят рабочие чертежи од этажных жолонн-вставок для зданий с nepi лярными по высоте габаритными схемами

На листах 93, 94 колонны-вставки приводятся, но в таблице на листе 91 показ; все возможные сочетания высот многоэтаж! зданий, которые можно выполнить из ъ стружций по серии 1.020-1/83. Кроме топ зданиях с колоннами сечением 300 х 300 возможно устройство технических подпо
