Главная » Публицистика 0 ... 36 37 38 39 40 41 42 ... 89 Ж.-Б. ПгаПЫ под РАСЧЕТНУв НАГРУЗКУ БО кН/а ДЛЯ ДВУХЭТАЖНЫХ ЗДАНИЙ
05 гэЛИСТ 86  НОМЕНКЛАТУРА ПЛИТ OEPEKPifrHA ПЕРВОГО ЭТАЖА ДВУХЭТАЖНЫХ ЗДАНИЙ
5050

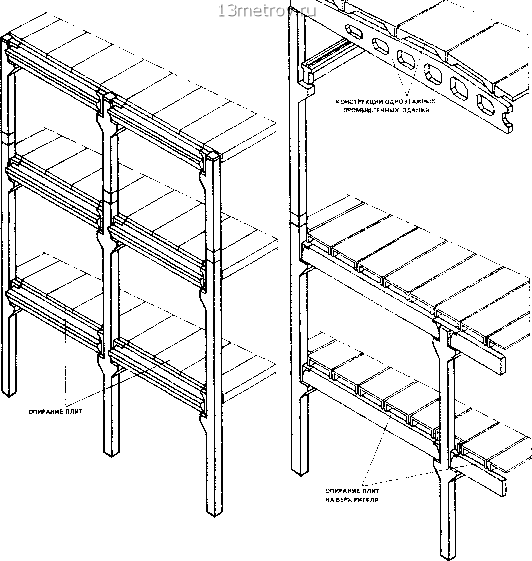

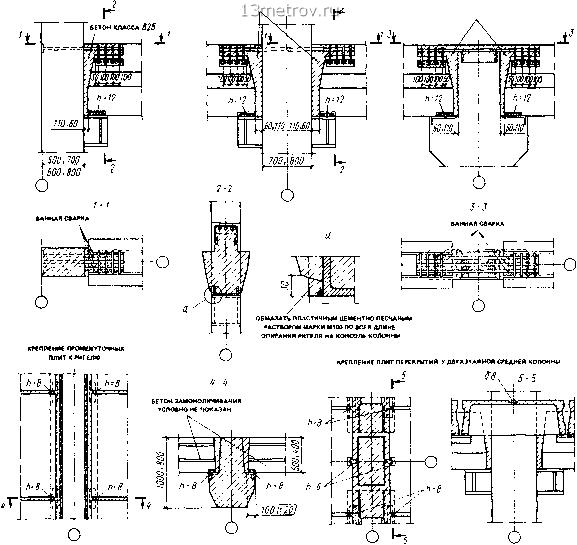

монтажные узлы каркасов двухэта)»1ых зданий бетой класса в 25 бггон класса 625  варительного напряжения изготовляют в опалубочных формах ригелей серии 1,420-12 (см. лист 89). Ригели высотой 1000 мм по констружции аналогичны ригелям высотой 800 мм, но выполняются с предварительным напряжением. Плиты перекрытий имеют два номинальных размера по ширине--1500 и 750 мм (до-борные плиты). Длина рядовых плит 5550 мм. Длина плит, укладываемых у торцов здания и у поперечных температурных швов, 5050 мм. Плиты изготовляют из бетона классов В15- В40. В качестве конструкций покрытий и фахверков применяют жонструкции одноэтажных зданий: фермы, балки, плиты и т. д. Жесткость и неизменяемость каркасов двухэтажных зданий обеспечивается рамной схемой по поперечным координационным осям и установкой стальных связей по продольному направлению координационных осей. Связи устанавливают в уровне первого и второго этажей (см. лист 85). Монтажные узлы каркасов двухэтажных зданий и крепление плит перекрытий показаны на листах 85, 86. 5.2. КОНСТРУКЦИИ РАМНЫХ К.4РКАСОВ МНОГОЭТ.\ЖНЫХ ЗДАНИЙ (ЛИСТЫ 87 91} Конструкции рамных каркасов многоэтажных производственных зданий разработаны по сериям 1.420-12 (дополнение к серии ИИ-20/70) и 1,420-6*. Габаритные схемы каркасов по серии 1.420-12 предусматривают две сетки колонн 6 X 6 и 9 X 6 м. а по серии 1,420.6-одну сетку колонн 12 х 6 м. Верхние этажи зданий, конструкции которых разработаны по серии 1.420-12, при необходимости размещения подвесных или опорных мостовых кранов могут быть спроектированы с сеткой колонн 12x6 или 18 х 6 м (листы 87, 88). При этом покрытие выполняют из конструкций одноэтажных зданий. Число пролетов в поперечном разрезе здания ограничивается предельной шириной 60 м. Длина зданий (те?4пературных блоков) также не должна превышать 60 м. Здания большей Д.ТИНЫ должны быть разделены тем--пературными швами на блоки длиной не более 60 м. По высоте эти здания могут иметь от трех до пяти этажей. Высота этажей в зависимости от сетки колонн приведена в таблице на * Серия ИИ-20 (с 1972 г. серия ИИ-20/70), имевшая сетки колонн 6x6 и 9 х б м, была откорректирована в начале 80-х ходов, после чего получи.ча номер 1.420/12. Наряду с заново разработанными изде.чия.\1и при корректировке были использованы элементы, входивиме в номенклатуру серий ИИ-20 и ИИ-20/70 и хорошо зарекомендовавшие себя ранее. Одновременно были разработаны рамные каркасы с сеткой колонн 12 х 6 м (серия i .420-6). листе 88. В одном здании высота первого и последующих этажей может быть принята различной. Верхний этаж при наличии в нем подвесных кранов имеет высоту 7,2 м, а при опорных мостовых-10,8 м. Высота верхнего этажа с увеличенной сеткой колонн измеряется от пола до низа конструкций покрытия. Привязка крайних жолонн ж продольным координационным разбивочным осям принята «нулевой», привязка средних колонн - осевая. В соответствии с привязкой колонн продольные наружные стены имеют «нулевую» привязку (точнее 30 мм). «Нулевая» привязка крайних жолонн вызвана применением в верхних этажах с увеличенным пролетом (зальные помещения) конструкций покрытий одноэтажных зданий, разработанных с учетом «нулевой» привязки колонн. В серии 1.420-12 привязка колонн торцевых рам и рам у температурных и дефор.мацион-ных швов принята со смещением геометрических осей колонн с поперечных разбивочных осей внутрь здания на 5(Ю мм. Торцевые наружные стены имеют «нулевую» привязку (точнее 30 мм). Поперечные температурные швы следует выполнять, совмещая ось шва с разбивочной осью. Привязка парных колонн, также как и колонн торцевых рам, принята со смещением 500 мм внутрь здания. В качестве варианта для зданий с одинаковой сеткой колонн на всех этажах разрешается приних<ать привязку торцевых рам по осям поперечных координационных осей (центрально); в этом случае торцевые стены имеют привязку 200 мм (точнее 230 мм), т. е. прислонены к боковьгм граням колонн, чтобы обспечить крепление стеновых панелей без фахверковых колонн. В серии 1.420-6 у торцов здания колонны располагаются на поперечных разбивочных осях центрально (niar всех колонн в здании б м), а торцевые стены имеют привязку 200 мм. Поперечные температурные швы следует выполнять, предусматривая две разби-вочные оси со вставкой .между ними. Размер вставки должен быть кратным 250 мм и составлять не менее 1000 мм (см. лист 9). Нормативные временные длительные нагрузки на междуэтажные перекрытия приняты дифференцированно в зависимости от сетки колонн (см. таблицу на листе 87). Пространственный каркас здания решен по комбинированной схеме. Жесткость и неизменяемость каркасов по поперечному направлению координационных осей обеспечивается поперечными рамами. Для зданий с одинаковой сеткой колонн все узлы сопряжения ригелей с колоннами (поперечных рам) жесткие. Для зданий с увеличенной сеткой колонн верх- п»ииеш рлмимх ш»ммжт тюготтиш пгашожтвввв щлиш кАИмсы С гегулярноя еетков колонн
