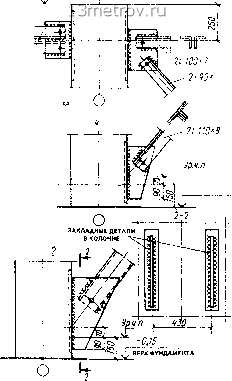

Главная » Публицистика 0 ... 35 36 37 38 39 40 41 ... 89 4Л. ТОИДЕ1ЫЕ И ПРОДОЛЬНЕ ФАХВЕРКИ ОДНОЭТАЖНЫХ ЗДАНИЙ (ЛИСТ 83 j Для торцевых и продольных фахвержов одноэтажных зданий применяют как стальные, так и железобетонные колонны. Фахверки служат для опирания и крепления элементов самонесущих или несущих стен из кирпича, блоков или панелей длиной 6 и 12 м. Продольные фахверки устанавливают при шаге колонн по крайним координационным осям 12 м и длине панелей наружных стен 6 м. Внутренняя грань панельных стен располагается, как правило, с зазором .iO мм по отношению к наружной грани колонн. Железобетонные колонны фахверков (серия 1.427.1-3) предназначены для продольных и торцевых фахверков одноэтажных одно-, двух-и многопролетных зданий, бескрановых и оборудованных мостовыми опорными кранами для строительства в I-1V географических районах ветровой нагрузки. Колонны разработаны железобетонными квадратного или прямоугольного сечения, сплошными и ступенчатыми. Конструктивное решение сопряжения колонн с фундамента.ми может быть болтового или стаканного типа. В первом случае к нижнему торцу колонны приваривают лист с отверстиями, в которые входят фундаментные болты. Сопряжение стаканного типа (см. лист 15) применяют только при высоте здания от 10,8 м и в железобетонных стропильных конструкциях. Верхнюю часть колонн фахверков крепят к конструкциям каркаса шарнирно. В решениях торцевого фахверка она располагается в зазоре между стеной и пристенной стропильной конструкцией, привязка которой по отношению к координационной оси 500 мм. Колонны продольного фахверка крепят к плитам покрытия (см, лист 83). Элементы наружных торцевых стен по продольным осям колонн крепят к стальным стойкам, которые устанавливают в зазоре между гранями колонны и наружной стены. ГЛАВА 5. КОНСТРУКЦИИ ДВУЖЭТАЖНЫЖ И МНОГОЭТАЖНЫХ ЗД.4НИЙ 5.1. СБОРНЫЕ ЖМЕЗОБЕТОтЫЕ КОНСТРУКЦИИ ДВУХЭТАЖНЫХ ПРОИЗВОДСТВЕННЫХ ЗДАНИ! с УКРУПНЕННОЙ СЕТКОЙ КОЛОНН ВЕРХНЕГО ЭТАЖА (ЛИСТЫ 84-86) Для повышения компактности застройки в последние годы стали применяться двухэтажные здания. При.мером такого технического реше- ния является главный корпус автомобильного завода им. Ленинского ко.мсомо.за в Москве. Применение двухэтажных зданий с укрупненной сеткой колонн в верхнем этаже позволяет отказаться от подвалов и подпольных каналов, что улучшает условия эксплуатации помещений, оборудования и коммуникаций, их ремонта, монтажа, а также разместить на первом этаже вспомогательные помещения и ряд обшеплощадочных объектов (материальные склады, насосные, депо электрокаров и т.д.). При этом, естественно, стоимость самого з,да-ния возрастает. В настоящее время разработаны двухэтажные здания с железобетонным или стальным каркасом с подвесным подъемно-транспортным оборудованием и электрическими мостовыми опорными кранами, сетками колонн первого этажа 6x6, 9x6 и 12x6 м. второго этажа- 18 х 6, 18 х 12, 24 х 6 и 24 х 12 м. Нагрузжи на перекрытие принимаются в зависимости от сетки колонн первого этажа. В номенклатуре элементов этих зданий широко используются типовые конструкции одноэтажных и многоэтажных зданий, а также конструкции, которые могут быть изготовлены в существующих формах (с применением 1»зличных вкладышей). Для примера здесь приводятся типовые железобетонные конструкции двухэтажных производственных зданий без мостовых опорных кранов, параметры которых приведены в таблице на листе 84 (серия 1.420-8/81). 1 номенклатуру железобетонных изделий этих зданий входят: основные колонны (высотой на два этажа), дополнительные колонны (высотой на один этаж), ригели перекрытий, плиты и стропильные конструкции покрытий (листы 85, 86). При этом типоразмеры основных колонн совпадают с типоразмерами колонн одноэтажных зданий без мостовых опорных кранов, а некоторые варианты междуэтажных перекрытий спроектированы по серии 1.420-12 (ИИ 20/70). В отличие от колонн одноэтажных зданий основные колонны имеют стальную консоль и выпуски арматуры .для жесткого сопряжения с ригелями перекрытий. Это жесткое сопряжение обеспечивается ванной сваркой выпусков арматуры из колонны и ригеля, приваркой ригеля к стальной консоли и замоноличивани-ем (см. лист 86). После установки ригелей стальные консоли основных колонн обето-нируют. Дополните.чьные колонны имеют одинаковое во всех случаях сечение 600 х 400 мм. Их выполняют из бетона классов В25, ВЗО. Основная рабочая арматура-стержневая из стали класса А-Ш. Ригели высотой 800 .мм без пред- гтптыш тгжшв ж.-в. констру«адии двухэтажных пгашюдсташннух ЗДДНМЙ с укрупненной СЕТКОЙ КОПОНН ЗВРЖтТО ЭТДМА и сеткой КОЛОНИ НИЖНЕГО ЭТАЖА » С ИАГРУЭкой »А тръкшшш. до so пйАн пегаего этджд mm ттот зтджа МНОГОЛЮЛШТНОГО ЗДАНИЯ  СЕТКА КОЛОЛИ И 24Шй- 1И -mL---< i-- --Ш»---ф- [Ц---liM h*-• Jem. о О v О СЕТКА КСПОНН 1»«12;вхв и 24х12/в«в м „ 6 0 6 6 - 9~уЛ «I---Ф- •томшщвтшмвв

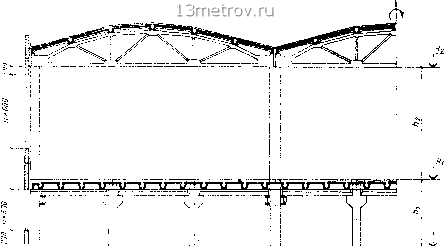

 0,0в i вот < вооо i 18000 та ~ seoe j ввив 4 mm
1 j ! 11 >  1 - .«ЯНОЭТДЖНЫ! кшюмны - Т!>0ПИПЬИи1 ко#кт1««->;ц> f. - ч «тотего aTs«Aj § г "* тип й {1Ш(РМТШ  НШНКЛАТТРД квмет»К1рй шухэташмх здамий однеттйжни метшим
тпт t>E»gsro этажа ш»т*жнмх 3a««i  145; 215 5,1», 4, t7S, 4,65 0 ... 35 36 37 38 39 40 41 ... 89 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
