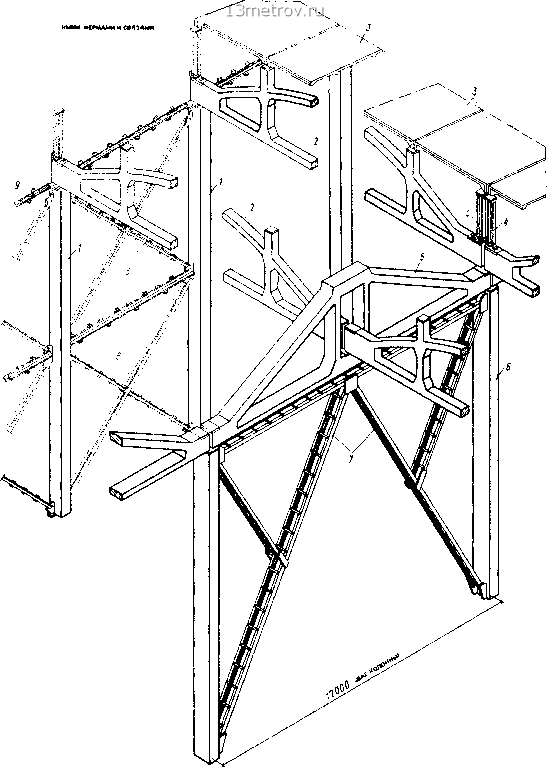

Главная » Публицистика 0 ... 30 31 32 33 34 35 36 ... 89 ♦fATMEKT КАРКАСА ОДНОЭТАЖНОГО ЗДАНИЯ (H-12; 13Д; 14.4 м1 СПОДСТРОПИЛЬ  1 - КГЛЙНЯА КОЛОННА 1ИАГ « «I: J - СТРОПИЛЬНАЯ «РМА 1ПРОЛт»,г4м}; а - ПЛИТЫ ПОКРЫТИЯ: 4 - СТАЛЬНАЯ СТОЙКА для ОПИРАНИЯ ПЛИТ ПОКРЫТИЯ: Б - ПОДСТРОПИЛЬНАЯ •€РМА: в - СРЕДНЯЯ КОЛОННА (НАГ 12 м); 7 - С«ЯЗИ ПО СР£Д№11Р РЯДАМ КОЛОНН ПОРТА1ЛНАЯ PBIETKAI:« СВЯЗИ ЛО КРАЙНИМ РЯДАМ КОЛОНН (КРЕСТОВЫЕ СВЯЗИ!; В - РАСПОРКИ ЛО КРАЙНИМ РЯДАМ КОЛОНН устанавливают с помощью болтовыж соединений, а затем обваривают. Для этого в закладной детали оголовка жолонн предусматривают выпуски арматуры (е резьбой). Систему связей покрытия принимают в этом случае в соответствии с листами 27-31. Примеры решения вертижальных стальных связей в плоскости колонн приведены на листе 71. В зданиях длиной более 228 м со стальными фермами следует предусматривать поперечные температурные швы каркаса на парных жолоннах. При этом в зданиях с длиной температурных блоков более 120 м в местах температурного шва выполняют вставку величиной 250 мм между поперечными координационными (разбивочными) осями, а при длине температурных блоков до 120 м вставку не предусматривают, однако зазор в температурном шве между плитами покрытий должен быть не менее 50 мм. Тажой зазор обеспечивается сдвмжжой плит, примыкающих к температурному шву, в сторону от шва благодаря зазорам между торцами плит. В обоих случаях парные колонны в температурном шве смещены от соответствующей координационной оси на 500 мм. Температурные швы в панельных навесныж стенах устраивают аналогично швам в зданиях высотой до 9,6 м (см. п. 4.2). Наименьшая длина зданий принята 60 м. за исключением однопролетных зданий, для жоторых она составляет 36 м. На листе 72 пожазан фрагмент каркаса одноэтажного здания этого типа со стропильными конструкциями в виде железобетонных безраскосных ферм, подстропильными фермами и связями. Шаг колонн по крайним жоорди-наиионным осям составляет 6 м. по средним -12 м. Плмты покрытия опираются на дополнительные стойки верхнего пояса стропильных ферм и стальные стойки, привариваемые к закладным деталям опорных узлов. Такая конструкция позволяет организовать плоскую жровлю с ужлоном покрытий 3,3% длм пролета 18 м и 5% для пролета 24 м. В зданиях со скатными кровлями применяются фермы без дополнительных железобетонных и стальных стоек. Плиты покрытия приваривают к закладным деталям верхнего пояса ферм и их опорных узлов. Детали подвески кранов приведены на листе 66. 4.4. ОДНОЭТАЖНЫЕ ПРОИЗВОДСТВЕННЫЕ ЗДАНИЯ С ОПОРНЫМИ МОСТОВЫМИ КРАНАМИ (ЛИСТЫ 73-76) Сплошные жолонны прямоугольного сечения применяют для зданий с опорными мостовыми кранами высотой 8,4-14,4 м, двухветвевые-для зданий высотой 15,6; 16,8 и 18 м (см. лист б). На листе 73 показаны схемы и унифицированные параметры зданий с опорными мостовыми кранами, разработанные применительно к железобетонным сплошным колоннам прямо¥гольного сечения по серии 1,424.1-5. Унифицированные параметры зданий с применением двухветвевых колонн, за исключением грузоподъемности кранов и высоты жолонн, следует принимать по таблице, приведенной на листе 73. Привязка колонн к продольным координационным осям показана на листе 8. Каркас зданий состоит из защемленных в фундаменты колонн, объединенных в пре-делаж температурного бложа стропильными и подстропильными конструкциями, плитами и вертикальными связями. При покрытиях по железобетонным фермам или балжам с высотой на опоре 1200 мм и более в пространстве между плитами докрытия и оголовкахзди колонн по каждой продольной координационной оси устанавливают вертикальные связи с двух сторон температурного отсежа. Между связями в остальных шагах устанавливают распорки по верху колонн (на листе 73 не показано). Все железобетонные фермы или балки должны быть приварены ж закладным деталям оголовков жолонн. Стальные фермы устанавливают с помощью болтов, предусмотренных в оголовках колонн (см. п. 4.2). В случае применения стальных стропильных ферм, опирающихся на железобетонные колонны, систему связей в покрытии принимают в соответствии с листами 27-32. Вертикальные стальные связи устанавливают в каждом продольном ряду в середине температурного отсека. Примеры констружции стальных вертикальных связей по жолоннам в зданиях с мостовыми кранами приведены на листе 74, конструктивные решения зданий с применением колонн сплошного сечения и двухветвевых -на листе 75. Подкрановые балки крепятся к консо.пям жолонн анкерными болтами, жоторые при монтаже балок входят в отверстия опорного листа, заранее приваренного к закладной детали. Сверху подкрановая балка соединяется с колонной вертикальным листом толщиной 12 мм (лист 76). Болтовые соеданения после ПРИ ШАГЕ КОПОНН в м одноэтажные производственные здания С опорнили МОСТОвЬЛЛ* кранами высотой М; в,в; 10-*; 13; 13.2; 14,«м  лист 7С , 600DO 1 50Ш 0,03 : бОООШО 5000 вооо вооо то SO0OO 6000 §000 ) 6080 5800 fODO/ООО воооо .вооо боа fooo 6000 BOt \ мм ®"1 при шаге крайних и средних колонн 12 %t , унифицированные параметры здании (колонны сплошного сечения1 пооо пооо 50000 5В0\\\5В0 тШ 1 пооо I пооо ® © ® ® d

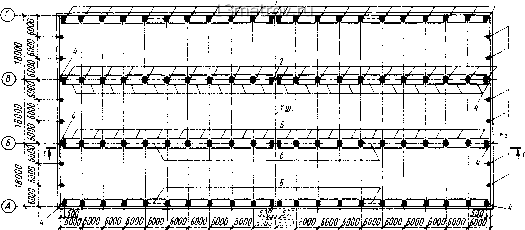

0.00 ХХк . Г ./ ,/ / ,/:  , .500 500 ,1500 "ПШОв , 12000 12000 12000 12000 42000 12000 , ПООО f \ ВОООО f UooW о © ® ® ® ® ® ® 1 - колонны крайних рядов; 2 ~ колонны средних рядов; 3 - колонны торцевого фахверка; 4 - стойки торцевого фахверка; В - подкрановые балки; б - стальные связи 0 ... 30 31 32 33 34 35 36 ... 89 |
||||||||||||||||||||||||||
