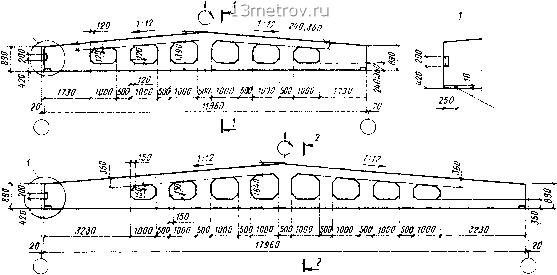

Главная » Публицистика 0 ... 24 25 26 27 28 29 30 ... 89 РЕШЕТЧАТЫЕ БАЛКИ ДЛЯ СКАТНОЙ КтШШ. ГОЮПЕТЫ 12 Ш 18 «а, ШАГ 6 Й 12 л*. лист 56 УСТАМАВПШ«ОТСЯ Г ММУШКЙ СТЕНЫ ПО шттг БАЙКИ
Ж.-б. 6АЛКЙ П(ЮЛЕТШЙ 6 й 9 ДНЯ яоший С пжюкой 1<чж1ей

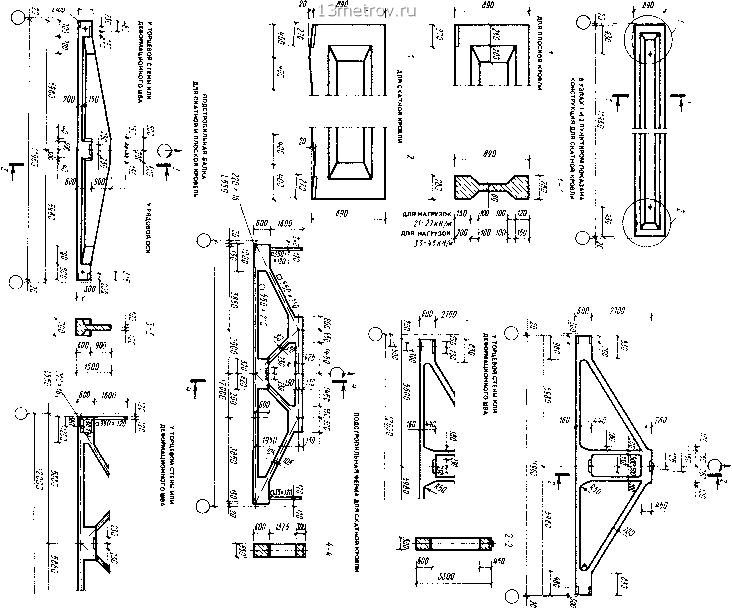

ВАЛКИ ПРОЛЕТОВ i И 9 • РАЗРАЕОТАМЫ Н* РАСЧЕТНУЮ НАГРУЗКУ кН/м? g ТОМ ЧИСЛЕ НА НАГРУЗКУ ОТ ПОДВЕСНОГО ГЮДЬЕ* ТРАНСПОРТНОГО ОбОРУДОВДНЙЯ ЩЗ МО,  1§ Ь S О косных или безрасжосных ферм, устанавливаемых с шагом 6 м. Плиты пожрытия в плоскости подстропильной фермы опираются на ее верхний пояс и дополнительные стойки, которые относятся ж конструкции подстропильной фермы. Подстропильные фермы проектируют предварительно напряженными, используя примерно такие же классы арматуры и бетона, как и в стропильных фермах. Плиты железобетоимне ре€рмстые (листы 58, 59). Плиты покрытий одноэтажных промышленных зданий относятся жак к элементам каркаса, так и элементам покрытий. При разработке монтажно-маркировочных схем каркаса раскладку плит покрытий обычно выполняют совместно с другими элементами каркаса. Поэтому здесь эти плиты включены в общую номенклатуру сборных железобетонных конструкций одноэтажных зданий. В настоящее время для установления рациональной номенклатуры выпускаемой продукции и развития специализации в области проектирования и производства конструкций разрабатываются государственные стандарты на стальные и железобетонные изделия. В настоящее время введены в действие ГОСТ 22701.0-77*, ГОСТ 22701.6-79* на плиты железобетонные ребристые предварительно напряженные размером 6x3м для покрытий производственных зданий. Этими стандартами определяются типы и конструкция плит, технические требования к материалам, правила приемки и т. д. Они устанавливают требования ж армированию плит в зависимости от расчетной равномерно распределенной нагрузки, к арматурным из дел ям и закладным деталям. Разработка стандартов на железобетонные изделия продолжается, но оказалось, что на некоторые конструкции, в частности на плиты 3 X 12 м, создание соответствующих ГОСТов является чрезвычайно трудной задачей. Поэтому сейчас плиты 6x3м разработаны в ГОСТе, а остальные плиты-в типовых сериях железобетонных конструкций. Ширина основных плит 3 м, доборных 1,5 м..Плиты снабжены продольными ребрами высотой 0,3 м при длине 6 м и 0,45 м при длине 12 м. Поперечные ребра расположены через 1 м в зависимости от несущей способности рлиты и ее ширины. Торцевые поперечные ребра плит снабжены вута.ми, обеспечивающими жесткость контура. Плиты размером 3x6м рассчитаны на равномерно распределенную нагрузку до 7750 Н/м; плиты размером 1,5 х 6 м-до 11 500 Н/м; плиты размером 3 х 12 м-до 5600 Н/м; плиты размером 1,5 х 12 м-до 12400 Н/м. Плиты шириной-1,5 м применяются жак доборные и на участках покрытий с увеличенной нагрузкой, например в зо! снеговых мешков. Разработанные плиты предназначены д: использования в качестве настила в пожрыти; промышленных зданий с рулонной кровле Плиты можно укладывать как по железобето ным, так и по стальным несущим констру циям. Для пропуска вентиляционных шахт, щ установке зенитных фонарей и т. д. в плит; устраивают отверстщя диаметром 0,4-1,45 ; На участке их расположения полка плит утолщается до 100 мм. По концам продольш ребер имеются закладные детали, служащ] для приварки плит к стальным конструкция или закладны.м деталям сборных железобето ных койструкций покрытия. Плиты армируют предварительно напр женной стержневой, проволочной или пряд вой арматурой, а также каркасами и сеткам устанавливаемыми в ребрах и полке. Кла бетона плит В20-В40. При установке на стр пильные конструкции плиты приваривают i менее чем в трех точках; швы между ишь, заполняют бетоном на мелких фракциях. Э мероприятия обеспечивают совместную раб ту плит и, следовательно, жесткость дис: пожрытия. Подкрановые балки и крановые пути (ли 60). Подкрановые балки (серия 1.426.1-4) пре назначаются для применения в одноэтажш производственных зданиях пролетами 18, : и 30 м, оборудованных опорными мостовь» кранами среднего и легкого режимов работ грузоподъемностью до 32 т (на основнс крюке), с шагом колонн 6 и 12 м. Балжи пролетом 6 м спроектированы та рового сечения высотой 800 мм, балки прол том 12 м-двутаврого сечения высот< 1200 мм. Высота балок принята с учете взаимозаменяемости их стальными балкал соответствующей несущей способности. П] монтаже подкрановые балки крепятся к коло нам болтами с последующей приваркой з кладных деталей балки к закладным детали в колоннах. Для крепления рельсов в полке бал! предусмотрены отверстия с шагом 750 м: В отверстия заложены стальные трубки д: защиты бетона от разрушения при переда горизонтальных крановых нагрузок. Пар метры некоторых опорных мостовых электр чесжих кранов, для которых разработаны по крановые балки, приведены в таблице на лис 12. По месту установки в здании балки рг деляются на рядовые и торцевые, KOTopi располагаются в крайних шагах колонн темг ратурного отсека. Торцевые балки отличают 0 ... 24 25 26 27 28 29 30 ... 89 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
