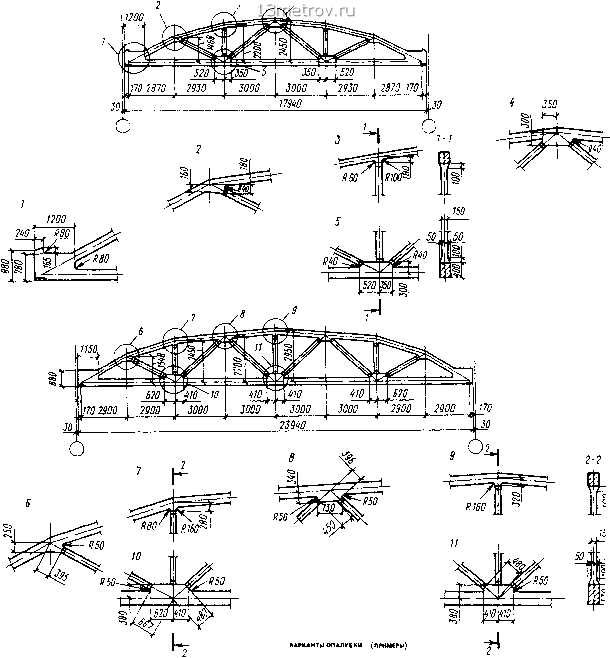

Главная » Публицистика 0 ... 22 23 24 25 26 27 28 ... 89 пильными конструкциями высота колонн принята на 600 мм меньше, чем для зданий, в которых применяются только стропильные конструкции. Колонны рассчитаны на вертикальные нагрузки от массы покрытия, фонарей, коммуникаций, навесных стен, собственного веса, от снега, подвесного транспорта, подвесных потолков и от мостовых опорных кранов, а также на горизонтальные (ветровые, сейсмические и температурные) воздействия. Колонны спроектированы из тяжелого бетона классов В15-В40. Основная рабочая арматура (продольная) в колоннах без предварительного напряжения -стержневая из горячекатаной стали периодического профиля класса AIU. Предварительное напряжение арматуры колонн несколько у,меньшает прогибы верхней точки каркасов одноэтажных зданий при действии горизонтальных нагрузок, что позволяет в некоторых случаях уменьшить расход арматуры и даже высоту сечения колонн. Колонны с предварительным напряжением разработаны со спиральной поперечной арматурой. На листах 50, 52 для колонн прямоугольных сечений приведены опалубочные размеры, принятые в указанных типовых сериях. Тот или иной размер, а также армирование, выраженные через марку колонны, выбирают в соответствии с ключами, разработанными в сериях в зависимости от действующих на здание нагрузок, наличия подвесных кранов, количества пролетов и т.д. Все колонны для зданий без опорных мостовых кранов (см. лист 50) имеют прямоугольное постоянное по высоте сечение, и только средние колонны при высоте сечения меньше 500 мм снабжены вверху симметричными двухсторонними консолями, чтобы обеспечить опирание жонстружций покрытия. При высоте сечения более 500 мм колонны консолей не имеют. Сплошные колонны для зданий с опорными мостовыми кранами (см. лист 52) имеют прямоугольное поперечное сечение как в верхней (надкрановой), так и в нижней (подкрановой) частях. Однако высота сечения может быть разной. Двухветвевые колонны (см. лист 52) спроектированы в нижней части с двумя ветвями, соединенными распорками. Ветви, распорки и надкрановая часть колонн имеют сплошное прямоугольное сечение. На листе 52 пожазаны примеры двухветвевых колонн для зданий высотой 15,6; 16,8 и 18 м. В действительности количество типоразмеров колонн разработано в этой серии значительно больше. Для крайних двухветвевых колонн зданий, оборудованных опорными мостовыми кранами, высота надкрановой части определяется шагом 6 или 12 м, с которым они устанавл ваются в здании. Это связано с высотой по крановых балож, которая для шага коло1 6 и 12 м разная. Двухветвевые колонны могут применять также в зданиях без опорных мостовых краН) или оборудованных подвесными кранами, т как железобетонные колонны сплошного пр моугольного сечения высотой более 14,4 экономически нецелесообразны. Все колонны предназначены для при&рг ния в случаях, когда верх фундамента име от.метку - 0,150. В нижней части колонн мог быть предусмот1№ны горизонтальные канав для улучшения их соединения с фунда,мента» (см. лист 15). При опирании железобетонных констрз ций покрытий на колонны их принято крепи к оголовкам колонн монтажной сваркой. П этому закладные детали (1а и 16 на листе 51) имеют анкерных болтов. Для создания шарг ра при опирании железобетонных конструкц в зданиях высотой до 9,6 м у крайних и в i которых случаях средних колонн закладн деталь (la на листе Ji) выступает на 10 мм н торцом колонны, крепление железобетонн стропильных и подстропильных конструкц в крановых зданиях осуществляется толь монтажной сваркой. Стальные несущие к< струкции покрытия устанавливают на анж( ные болты оголовков железобетонных коло {1в на листе Ji) и после вывержи обваривают Таки.м образом, колонны, разработанн в указанных сериях, отличаются маркой кладной детали оголовка в зависимости того, для каких конструкций покрытия кода ны предназначены. Кроме зажладной детали оголовжа в кол< нах предусмотрены (см. листы Ji, 52): парные коротыши из прокатного уголка в крайних колоннах для крепления элемент наружных стен; закладные детали (3) в колоннах по кр ним координационным осям, к которым п; вариваются столики для опирания пане: наружных стен; сквозные трубки (4) для отрыва колонны поддона при изготовлении и сквозные тру( (J) для подъема колонны при монтаже; листы (6) с анкерными болтами для ус новки и крепления подкрановых балок ( лист Ji); закладные детали (7) для крепления {% вязки) верхнего пояса подкрановых балок. Количество закладных деталей для ош ния и крепления наружных стен и их рас ложение по высоте жолонн определяютс; зависи.мости от конструкции наружных сте Колонны крайних и средних рядов, устаг ливаемые в местах расположения вертикальных связей, должны иметь закладные детали для крепления связей, а расположенные у тор-цевыж стен-дополнительные закладные детали для крепления приколонных стоек фахверка. Кроме указанных конструкций колонн разработаны и применяются колонны для одноэтажных однопролетных промышленных зданий, оборудованных ручными мостовыми опорными кранами (серия 1.423-2). Для рекоторых типов легких металлических конструкций покрытия, например структурных конструкций из прокатных профилей (см. листы 43-45), разработаны наряду со стальными железобетонные колонны сплошного сечения. Они применяются в отапливаемых зданиях с номинальной отметкой низа конструкций покрытия (структур) 4,8; 6: 7,2 и 8,4 м для зданий без опорных мостовых кранов и 8,4; 9,6; и 10,8 м для зданий с опорными мостовыми кранами. Сегментные раскосные фер.мы (лист 53). В серии ПК-01-129/78 разработаны хматериалы для проектирования и рабочие чертежи сборных предварительно напряженных стропильных ферм сегментного очертания для покрытий зданий пролета.ми 18 и 24 м с шагом 6 и 12 м. Фермы спроектированы с учетом нагрузок от подвесных кранов грузоподъемностью 1-5 т. Они могут устанавливаться на железобетонные колонны или подстропильные фермы. Основной вариант ферм, рекомендуемый для применения, разработан для покрытий с плитами шириной 3 м. При шаге ферм 6 м можно использовать плиты шириной 1,5 м. При шаге ферм 12 м для тех случаев, когда несущая способность плит шириной 3 м недостаточна, рекомендуется комбинированная раскладка плит с применением на части покрытия плит шириной 1,5 м, имеющих повышенную несущую способность. Плиты крепятся с фермой путем приварки к закладным де-талмм вер.жнего пояса. При ширине плит 1,5 м дополнительные закладные детали устанавливают между узлами ферм. Фермы имеют сегментные очертания, горизонтальный нижний и ломаный верхний пояс с прямолинейными участками. Горизонтальная проекция каждого участка между узлами ферм 3 м. Сечение всех элементов фермы прямоугольное. Пояса имеют одинаковую ширину. Высота опорного узла ферм всех пролетов принята 900 мм. Фермы изготовляют из бетона классов В30-В45. Напрягаемая арматура нижних поясов из стержней горячекатаной стали периодического профиля класса A-1V или А-Шв, из семипроволочных прядей класса П-7, из углеродистой холоднотянутой высоко- прочной проволоки периодического профиля класса Вр-11 и др. Фермы предназначены для покрытий зданий с неагрессивной средой, а также со с.табо-и среднеагрессивными газовыми средами (за исключением ферм с прядевой арматурой диаметром 9 м.м). При применении ферм в агрессивной среде плотность бетона, состав вяжущих, заполнителей и специальных добавок, а также требования по защите закладных деталей и арматуры от коррозии и т. п. назначают в соответствии с действующими нормативными документами. Пути подвесного транспорта грузоподъемностью 1-5 т могут быть расположены как под узлами нижнего пояса ферм, так и между узлами. Во всех случаях нагрузка от путей передается с помощью стальных вертикальных или наклонных подвесок на узлы верхнего или нижнего пояса ферм (см. лист 66). Фермы имеют закладные детали для опирания на колонны или подстропильные фермы (посредством сварки) для крепления плит покрытия и могут изготовляться с закладными деталями для опирания стоек фонарей, крепления конструкций стен и путей подвесного транспорта (на листе 53 не показаны). Безрасжсйые (лист 54). В серии 1.463-3 разработаны материалы для проектирования покрь!тий зданий со скатной и малоуклонной кровлями с шагом ферм 6 и 12 м и рабочие чертежи предварительно напряженных ферм пролетами 18 и 24 м. К фермам предусмот1Жна подвеска кранов грузоподъемностью 1-5 т. Плиты покрытий приняты размером ЗхбиЗх 12 м. В местах образования снеговых мешков допускается использование плит шириной 1,5 м. Для каждого пролета ферм всех марок приняты одинаковые размеры внешнего контура, что позволяет изготовлять фермы в единой опалубочной форме со сменными вкладышами. Фермы имеют круговое очертание верхнего пояса. Сечение всех элементов фермы спроектировано прямоугольным одинаковой ширины. Предварительно напряженная арматура в нижних помсах ферм принята стержневой, проволочной и прядевой. Класс по прочности на сжатие В22,5-В40. Фермы для малоужлонных кровель имеют дополнительные стойки над верхним поясом. Эти стойки служат опорами для плит настила (см. лист 72). Уклоны таких покрытий приняты 3,3% длм пролета 18 и 5% для пролета 24 м. Фермы имеют закладные детали для опира-ним на колонны или подстропильные фермы (посредством сварки), для крепления Ш1ит покрытия и .могут изготовляться с закладными деталями для опирания стоек фонарей, крепле-
