консттекциянм коюьчлтого сечения

ноиенкпдтурл консттиои»

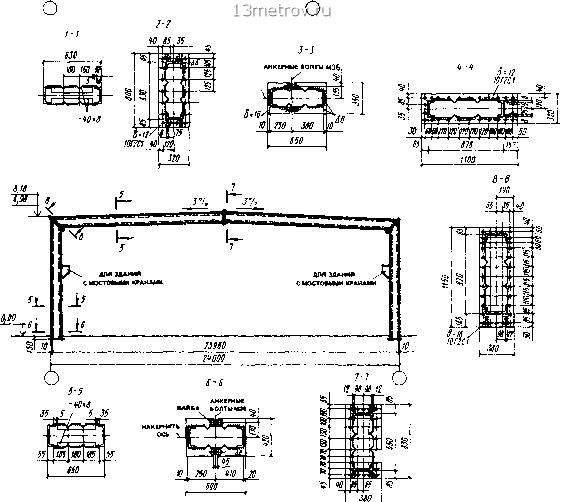

секта эяЕжнтов плоских рам

для ЗДАНИИ С мостовыми КРАНАМИ

ДЛЯ 1ДАНИЙ С МОСТОСЫМН КРАНАМИ

ХАРАКТЕРИСТИКА PAMU

ЭЛЕМЕНТЫ СЕЧЕНИЯ И ХАРАКТЕРИСТИКА СТАЛИ

даолЕт,

высатА.

НАЛИЧИЕ KPAHOe

S9S0

(НИЗКОЛЕГЮЮ -ВАННАЯ)

ЛИСТ 5ЫЫ

(У глею диет АЯ)

РУЧНОЙ MOCTOeO* КРАН, гл. 8 г

Н«Т

ЭЛЕКТРИЧЕСКИЙ МОСТОВОЙ КРАН,

Г.П, Бт

1ННЗК0ЛЕГИРО -ВАННАЯ!

mKr,ff=tuu

(НИЭКОПЕГИРО-АННАЯ1

ЭЛЕКТРИЧЕСКИЙ ИОСТПЙОЙ КРАН,

Г,П.5т

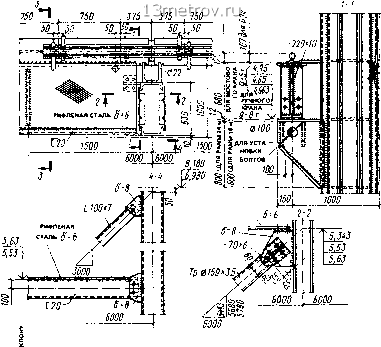

УЗЕЛ OnitfAHMfl ТОДКРАНОвОЙ БАЛКИ НА КОЛОННУ И УЗЛЫ КРЕПЛЕМ1Я СВЯЗЕЙ К КАРКАСУ

РАСХОД СТАЛИ НА КАРКАС ЗДАНИЯ П И С Т ЛО С РАЛЛНЫМИ КОНСТРУКЦИЯ»! irlVi/l "ГЛ.


>

МАССА стали, „г, на 1 лломадн здания

л <

6,36

24,9

33,7

S8r prwofl

6.36

25.9

20,6

96,5

7,56

2В.6

35,9

ручной

7,56

27,6

29,9

6,33

36,7

7,53

28,6

37,8

(?-5

7,53

29,2

20,9

50,1

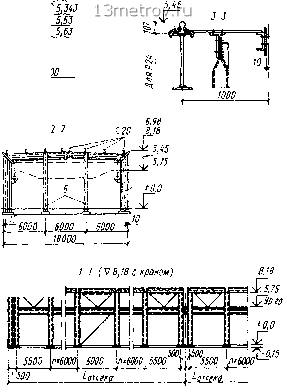

пример решения каркасов из плоских рам пролетом « -

план прогонов и связей по кровле

97-60t т 92-60».,

92-60М


6.98

1-1 (76,98и48,18без i<paua)„, ni , ni 11



1-прогоны; 2-связи ; 3-ось подкрановой валки ; 4-плоскость

вертикальных связей ; 5- тш. ; 6- стойка вахверка ; 7- злеиенты обвязки , 8- плоскость горизонтальных связей



и могут использоваться в бесфонарных зданиях или в зданиях с зенитными фонарями. Ригель рамы имеет ужлон 3% (лист 41).

Для зданий высотой 6980 мм можно применять один опорный мостовой ручной кран грузоподъемностью 8 т. Так как пролет рамы каркаса принят из условия совмещения внешних граней стоек с координахщонными (раз-бивочными) осями, то пролет опорных кранов должен быть на 2 м меньше пролета здания. При высоте 8180 мм допускается использование одного опорного мостового электрического крана легкого или среднего режима работы грузоподтемностью не более 5 т.

В состав каркаса входят (см. листы 41. 42): плоские рамы, прогоны, располагаемые по верху ригелей рам с шагом 2,9 м, системы горизонтальных и вертикальных связей. Горизонтальные связи покрытия располагаются в торцах здания или температурного отсека здания. При длине температурного отсека более 96 м в пределах отсека следует устанавливать промежуточные связевые фермы через каждые 42-60 м.

Вертикальные связи по стойкам рам располагаются в тех же шагах, что и горизонтальные фермы. Здание должно иметь одну панель вертикальных связей (в крановых зданиях-ниже уровня подкрановых балок) при длине отсека до 102 м и две связевые панели при длине более 102 м.

Рамы из элементов коробчатого сечения шарнирно опираются на фувдаменты. Сечения образуются из двух прокатных швеллеров, к которым приварены листы, усиленные продольными гофрами. Рама состоит из четырех сваренных на заводе элементов: двух стоек и двух элементов ригеля. Монтажные стыки представляют собой фланцевые соединения на высокопрочных болтах диаметром 16 мм. В крановых зданиях на раме предусмотрены специальные коробчатые консоли, на которые опираются разрезные подкрановые балки пролетом 6 м.

Раскосы горизонтальных связевых ферм выполнены из электросварных труб со сплющенными концами, в которых есть отверстия для крепления болтами нормальной точности диаметром 20 мм. Прогоны (марка Ш) из прокатных швеллеров [ 20 крепятся к ригелю ра.мы на таких же болтах. На листе 42 приведены узел опирания подкрановых балок для опорных мостовых кранов на консоль стойки рамы и узлы крепления связей к элементам каркаса.

Рамные конструкции коробчатого сечения, как и другие легкие .металлические конструкции, спроектированы исходя из минимально возможных расчетных вертикальных нагрузок

от собственного веса покрытия, Н м;

от прогонов............ 110

» настила............. 165

» пароизоляции .......... 60

•л утеплителя........... 60

» водоиюляциониого ковра...... 180

>> гравийной защиты......... 360

Итого.............. 935

Изготовление конструкций предусматривается на специальном оборудовании с использованием .механизированных линий. Материал для изготовления рам - низколегированная или углеродистая сталь. Расход стали на каркас здания с рамными конструкциями приведен в таблице на листе 42.

3.S. СТРУКТУРНЫЕ КОНСТРУКЦИИ

из ПРОКАТНЫХ ПРОФИЛЕЙ (ЛИСТЫ 43 45;

Пространственное решетчатое покрытие в виде складчатой структуры из прокатных профилей предназначено для применения в одно- и многопролетных отапливаемых зданиях пролетами 18 и 24 м, с шагом колонн 12 м и высотой до низа покрытия 4, 8-18 м. Здания могут возводиться в 1-¥ снеговых районах, l-iv ветровых районах, в районах с сейсмичностью до 9 баллов и расчетной температурой наружного воздуха - 40 °С и выше (лист 43). Покрытие каждого пролета-двухскатное с уклоном кровли 1,5%. В зданиях не допускаются перепад высот и устройство П-образных фонарей.

Структурные покрытия из прокатных профилей можно устраивать в бескрановых зданиях и в зданиях с мостовыми электрическими опорными кранами легкого и среднего режи-.адов работы грузоподъемностью до 30 т, а также в зданиях с .мостовыми подвесными кранами грузоподъемностью до 3,2 т.

Предельный размер температурных отсеков здания составляет 72 х 72 м. Температурный шов поперек здания решают на одиночных колоннах. Подвижность опорных частей обеспечивается благодаря фторопластовым прокладкам толщиной 5 мм. Продольные температурные швы (параллельно торцевым фермам блоков) выполняют на парных колоннах (лист 44). Опирание стоек торцевого и продольного фахверков с шагом 6 м на конструж-ции покрытия предусматривается в уровне верхнего пояса структуры.

Конструкция блока покрытия представляет собой пространственно-стержневую систему с пря.моугольной сеткой поясов, опирающихся на колонны по четырем углам. Продольные пояса вверхней поясной сетки выполняют длинноразмерными длиной в половину про-
