двухветвевыми, с двухплосжостной безраскосной решеткой (лист 21). Ширина колоннб! по осям ветвей принята для всех колонн крайних и средних рядов 8§§ мм. Привязка колонн крайних рядов к продольным координационным осям-250 мм. Ветви колонн спроектированы из стальных горячекатаных двутавров с параллельными гранями полок (ГОСТ 26020-83). Базы колонн спроектированы раздельными для каждой ветви; опирание фрезерованного торца ветви осуществляется на заранее поставленную и выверенную стальную плиту со строганой верхней плоскостью.

Опорные плиты без колонн, к которым крепятся подкрановые связи, приваривают к специальным швеллерам, заделанным в фундамент (для передачи продольных горизонтальных сил со связевых колонн на фундаменты, лист 22). Сечение ветвей (размер двутавра) указано в таблице на листе 21. В качестве элементов решетки приняты швеллеры от [ 12 до [ 20; толщина диафрагмы-8 мм.

Помимо вертикальных связей, расположенных в связевом шаге (см. лист 52), в уровне верха колонн предусматривают распорки, связывающие левые или правые ветви всех колонн ряда. Эти распорки в сочетании со связевыми распорками по опорам стропильных ферм (при шаге колонн 6 м) или с подстропильными фермами (при шаге колонн 12 м) обеспечивают развязку верха колонны из плоскости поперечной рамы здания.

Диаметр и количество фундаментных болтов для крепления баз колонн устанавливают расчетом. Размеры анкерных плиток зависят от количества фундаментных болтов. На листе 21 приведен фундамент, крепящийся одним анкерным болтом со стороны каждой из ветвей колонны. Толщина анкерных плиток должна быть 25-40 мм.

Стальные колонны одноэтажных производственных зданий высотой 8,4 и 9,6 м, оборудованных мостовыми опорными кранами (лист 22), спроектированы сплошностенчатыми постоянного сечения по высоте, из двутавров с параллельными гранями полок (широкополочных двутавров по ГОСТ 26020-83). Отметка верха фундаментов - 0,3 м. Привязка колонн крайних рядов к продольным координационным осям-250 мм.

Базы колонн спроектированы с опорными плитами, приваренными на заводе к стержню колонны. Опорные плиты баз колонн, к которым крепятся вертикальные связи, на монтаже приваривают к специальным упорам, заделанным в фундамент (для передачи продольных горизонтальных сил со связевых колонн и а фундаменты).

Система связей по колоннам состоит из

надкрановых связей V-образной схемы, располагаемых в плоскости продольных координационных осей здания, и подкрановых - крестовой схемы для шага колонн 6 м и раскосной схемы для шага колонн 12 м (см. лист 32). По колоннам крайних рядов связи проектируют одноплоскостными, по колоннам средних рядов - одно- и двухплоскостными в зависимости от значения горизонтальных усилий.

Двухветвевые колонны номинальной высотой 10,8-18 м разрабатывают для применения в одноэтажных производственных зданиях пролетами 18, 24, 30 и 36 м, с шагом колонн по крайним и средним рядам 12 м, с одноярусным расположением мостовых кранов легкого, среднего и тяжелого режимов работы грузоподъемностью до 50 т с проходами и без проходов вдоль подкрановых путей (лист 23).

Колонны проектируют ступенчатыми с нижней решетчатой частью и верхней частью из сварных или широкополочных двутавров. Подкрановые ветви решетчатой части выполняют из прокатных, сварных, а также пшроко-полочных двутавров, наружные ветви колонн крайних рядов-из прокатных и гнутых швеллеров или широкополочных двутавров. Решетка подкрановой части колонн принята двух-плоскостной и выполняется, как правило, из прокатных уголков (см. лист 23). Предпочтение следует отдавать колоннам, спроектированным с максимальным применением широкополочных двутавров, как наименее материал оемким.

Базы колонн принимают раздельными с фрезерованными торцами ветвей аналогично базам крановых сплошностенчатых колонн высотой 8,4 или 9,6 м (см. лист 22) и базам двухветвевых бескрановых колонн высотой 9,6-18 м (см. лист 21). Надкрановую и подкрановую части колонн соединяют сваркой в заводских условиях или на строительной площадке в зависимости от размера колонны, транспортных средств и конкретных условий строительства.

Колонны всех типов могут применяться в районах с расчетной температурой наружного воздуха - 40 °С и выше для отапливаемых зданий и - 30 °С и выше для неотапливаемых зданий, возводимых в I-IV ветровых и снеговых районах страны.

При использовании материалов типовых серий для выбора марок колонн в конкретном проекте необходимо произвести статический расчет каркаса и по полученным усилиям подобрать колонны или раздельно верхнюю и нижнюю части колонн.

3.2. КОНОРУКЦИИ ПОКРЫТИЙ с ФЕРМАМИ

ИЗ ПРОКАТНЫЖ УГОЛКОВ (ЛИСТЫ 24-32)

В альбомах типовых серий приводятся указавши по общей компоновже покрытий с примерами; конструкции и сортаменты стропильных и подстропильных ферм, связей, опорных стоек, прогонов и фонарей; основные узлы сопряжений элементов; показатели расхода стали и указания по назначению марок стали.

Типовые жонструкции покрытий с фермами из прокатныж уголков предназначены для применения в одноэтажных производственных зданиях с внутренним отводом воды, возводимых в HV ветровых и снеговых районах страны, при наличии светоаэрационных П-образных фонарей или без ннх, в районах с расчетной температурой наружного воздуха - 40 °С и выше, а также в сейсмических и не-сеисмических районах страны. Фермы могут устанавливаться в покрытиях с использованием железобетонные плит или стального про-фимрованного настила (серия 1.460.2-10).

В состав несущих констружций покрытия входят стропильные и при необжодимости подстропильные фер.мы, прогоны, опорные стойки, система горизонтальных и вертикальных связей.

Конструкции покрытжй используют в однопролетных и многопролетных зданиях с железобетонными или стальными колоннами Ери любых сочетаниях пролетов длиной 18, 24, 30 и 36 м. Шаг стропильных ферм по крайним рядам колонн составляет 6 и 12 м, по средним рядам-6, 12, 18 и 24 м.

Высота зданий шли отдельных пролетов до низа стропильных конструкций не должна превышать 18 м. Светоаэрационные фонари применяют шириной 6 м при пролете стропильных ферм 18 м и шириной 12 м при пролетах 24-36м.

Покрытия с фермами можно устраивать в бескрановых зданиях, а также в зданиях с подвесными кранами и мостовыми кранами легкого, среднего и тяжелого режимов работы. Устройство подвесного транспорта рекомендуют только при шаге стропильных ферм 6 м. При неодинаковом шаге стропильных ферм и колонн предусматривают подстрошшьные фермы. Опирание строЕильныж ферм на колонны или подстропильные фер.мы принято шарнирным.

Стропильные фермы покрытий пролетом 24, 30 и 36 м проектируют, как правило, с параллельными верхним и нижним поясами, ужлон которых составляет 1,5%. 1 фермах пролетом 18 м нижний пояс расположен горизонтально, а верхний имеет ужлон 1,5%, Высота ферм на опоре по обушкам поясов состав-

ляет 3150 мм, а полная высота на опо

3300 мм. Номинальная длина ферм принята ! 400 мм меньше пролета здания в результа укороченных на 200 мм крайних панелей. Сх мы строшшьныж ферм и сортамент их элеме тов из уголковых профилей для конкретн1 значений нагрузок на метр длины приведена листе 24.

Фермы пролетами 24, 30 и 36 м изготовл ют в виде двух отправочных марок, фер.\ пролетом 18 м выполняют на заводах 1лик{ без монтажных узлов. Характерные узлы стр пильных ферм из прокатных уголжов прИ! дены на листе 24, монтажные узлы стропил ных ферм с использованием электродугов! сварки-на листе 25.

Железобетонные плиты устанавливают i посредственно на верхний пояс стропильн) ферм и приваривают швом толщиной не мен 6 мм и длиной 60 мм (для плит 6 X 3 м) и, 100 мм (для плит 12 X 3 м). В местах опиран плит верхние пояса стропильных ферм необх димо усилить накладками 5 = 12 .мм (показа на листе 25), если толщина поясных уголк менее Ш мм при шаге ферм 6 м и менее 14 к при шаге ферм 12 м.

В покрытиях с применением стальнс профилированного настила прогоны длин 6 м устанавливают непосредственно на угол верхнего пояса и крепят болтами; решетчат прогоны длиной 12 м устанавливают на i кладки 8 = 12 мм, которые приваривают верхнему поясу. На листе 24 в конструкц верхнего пояса формы условно показаны у;з для кренления стальных прогонов и узел д опирания железобетонных плит покрытия, действительности варианты покрытия с п менением стального профилированного нас1 ла и железобетонных плит в одном здании длине одной фермы встречаются редко.

Стропильные фермы проектируют с п менением опорных стоек из прокатных к сварных двутавров как по крайним, так и средним рядам жолонн. Конструктивные pei ния опорных узлов стропильных ферм обес чивают передачу вертикальной нагрузки че] опорное ребро неЕосредственно на оголо! колонны. Зазор между торцом стропильг фермы и боковой гранью опорной стой который может возникнуть в результате точности изготовления конструкций, запол ют во время монтажа специальными прокл ками.

Подстропильные фермы (см. лист проектируют с параллельными поясами. I сота ферм по обушкам поясов составл 3130 мм. Они имеют специальные узлы j опирания стропильных ферм. Опорную сто! подстропильной фермы выполняют из прок

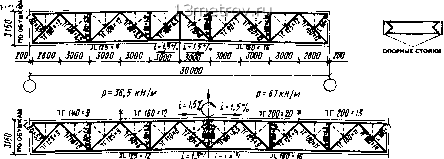

СГГАЛЫШ СТТОПИПЬНЬаФЕты из Г0РГ1ЧеКАТАНЫХ ПРОФИЛЕЙ ПРОЛЕТОМ Ц.Н.ЭО.Эви ПРИ ШАГЕ в и 12 м

лист 24

mo jihm-" mo"°!m

РМбИвК* НА ОТПРАВОЧНЫЕ МАРКИ

СОРТАМЕНТ СТРОПИЛЬНЫХ *СРМ С ПОЯСАМИ ИЗ НИЗК0ЛЕП90вАНН0й СТАЛИ И РЕШЕТКОЙ ИЗ СТАЛИ МАРКИ Сг.З УКАЗАН ДЛЯ РАЗНЫХ НАГРУЗОК В ЛЕВОЙ И ПРАВОЙ ЧАСТЯХ СХЕМ

ТРМХПУНКТМЮИ ПОКАЗАНЫ ЭЛЕМЕНТЫ ДЛЯ ОПИРАНИЯ Ж.*. ПЛИТ НИРННОЯ 13 »

т шо то то шо wfys шо мв то зооо 2100

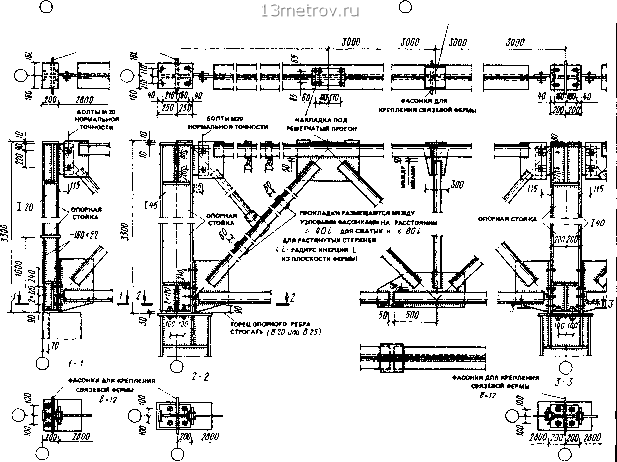

ОПОРНЫЕ УЗЛЫ И УЗЛЫ ЗАВОДСКОГО ИЗГОТОВЛЕНИЯ

ПРИ ОПИРАНИИ Ж.-Б. ПЛИТ ВЕРХНИЙ ПОЯС НЕОВХОДИМО УСИЛИТЬ НАКЛАДКОЙ 12 мн. ЕСЛИ ТОЛЩИНА ПОЯСНЫХ УГОЛКОВ МЕНЕЕ ТО ПРИ ВАГЕ ФЕРМ •• И МЕНЕЕ МММ ПРИ ШАГЕ *£РМ 12м

«АСОНКИ ДЛЯ КРЕПЛЕНИЯ СВЯЗЕвОЙ

ФЕРМЫ
