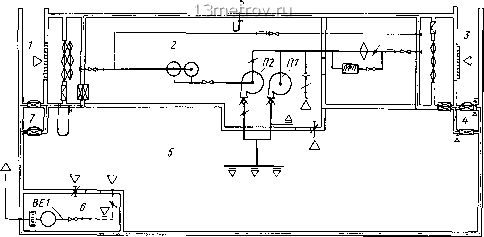

Рис. 14.1. Принципиальная схема вентиляции убежища, оборудованного электроручными вентиляторами для режимов вентиляции I и II

/-воздухозабор режима И; 2-венткамера, 3 воздухозабор режима 1; -тамбур вентилируемый; 5 помещение для укрываемых, (5-санузел; 7-тамбур-шлюз

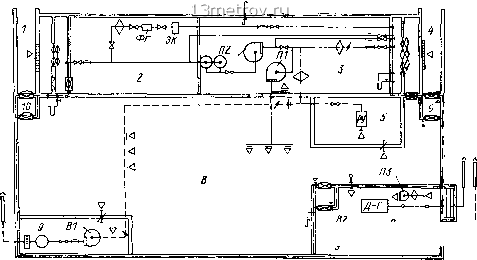

Рис. 14.2. Принципиальная схема вентиляции убежища, оборудованного вентиляторами с электрическим приводом для режимов вентиляции I и II

/-воздухозабор режима И; 2-венткамера, i-воздухозабор режима I, -тамбур вентилируемый; 5 - помещение ДЭС, 6-помещение для укрываемых; 7-санузел, 5-тамбур-шлюз

ЦИИ, работающей на наружном воздухе, предусматриваются средства искусственного охлаждения воздуха (воздухоохлаждающие устройства).

При режиме I подпор воздуха в убежище обеспечивается за счет превышения притока над вытяжкой, величина подпора при этом не нормируется. При режиме П в убежище обеспечивается подпор в размере 50 Па.

В убежищах, находящихся в местах, где возможна загазованность приземного наружного воздуха вредными веществами (в том числе продуктами горения), следует предусматривать режим регенерации внутреннего воздуха (режим П1) с созданием подпора за счет подачи очищенного наружного воздуха или сжатого воздуха из баллонов. Условия обеспечения подпора в режиме 1П за счет подачи сжатого воздуха, величина подпора в режиме 1П и другие данные приведены в Приложении




Рис. 14.3. Принципиальная схема вентиляции убежища, оборудованного вентиляторами с электрическим приводом для режимов вентиляции I, II и III

i-воздухозабор режима II; 2 помещение фильтров ФГ-70; J - венткамера; -воздухозабор режимов И и III; 5 помещение регенеративных установок; (5-тамбур вентилируемый; 7 помещение ДЭС; S"помещение для укрываемых; 9-санузел, 10 - тамбур-шлюз

I К СНиП «Защитные сооружения гражданской обороны».

Принципиальные схемы вентиляции убежищ приведены на рис. 14.1-14.3; условные обозначения-в табл. 14.1.

Приточная система вентиляции убежища должна обеспечивать подачу воздуха во все помещения пропорционально количеству укрываемых людей, а во вспомогательные помещения из расчета отведения тепло- и влагоизбыт-ков и разбавления выделяющихся вредных веществ.

Расход наружного воздуха, подаваемого в убежище, следует принимать: при режиме I-согласно табл. 14.2; при режиме II-от 2 до 10 м/ч на одного укрываемого человека, 5 м/ч на одного работающего в помещениях пункта управления и 10 м/ч на одного работающего в фильтро-вентиляционной камере с электроручными вентиляторами. Указанные нормативы количества подаваемого воздуха используются только при типовом проектировании. При привязке типовых проектов и при разработке индивидуальных проектов расход

ТАБЛИЦА 14.1. УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

Эскиз

Элемент схемы

Линия герметизации

, *-Т~Г 4 Дверь (ставень) защитно-гер-•И метическая

)Х[ Дверь (ставень) герметическая

ДХ[-( Дверь с уплотнением

*--f Устройство противовзрывное - -* в стене


Устройство противовзрывное на раме поворотной

Устройство противовзрывное в коробке

Камера расширительная стальная

Воздуховод приточный



Продолжение табл 14 1

Продолжение табл 14.1

Эскиз

Элемент схемы

Эскиз

Элемент схемы

/-/.


Воздуховод вытяжной Воздуховод рециркуляционный Дизель-генератор

Вентилятор электроручной с клапаном КРО

Вентилятор с электроприводом

Воздухоохладитель

Электрокалорифер \ Клапан герметический

НКлапан избыточного давления КИД (КИДМ)

I I Люк-вставка



Фильтр-поглотитель

Фильтр противопыльный одинарный

Тягонапоромер

Устройство регулирующее


Фильтр противопыльный сдвоенный

Фильтр ФГ-70

Предфильтр ПФП-1000

Установка регенеративная

Диафрагма

ТАБЛИЦА 14.2 НОРМАТИВЫ РАСХОДА НАРУЖНОГО ВОЗДУХА, ПОДАВАЕМОГО В РЕЖИМЕ I В КЛИМАТИЧЕСКИХ ЗОНАХ, РАЗЛИЧАЕМБ1Х ПО ПАРАМЕТРАМ А НАРУЖНОГО ВОЗДУХА

Зона

Температура, °С

Энтальпия, кДж/кг

Расход подаваемого на 1 чел. воздуха, мч

<20

< 44

20-25

44-52,3

25-30

52,3-58,6

> 30

> 58,6

Примечания" 1. Расход подаваемого воздуха определен для расчетных параметров наружного воздуха, соответствующих среднемесячным параметрам самого жаркого месяца года

2 Если температура наружного воздуха по параметрам А соответствует одной зоне, а энтальпия-другой, то рассматриваемый географический пункт следует отнести к более теплой из этих зоН
