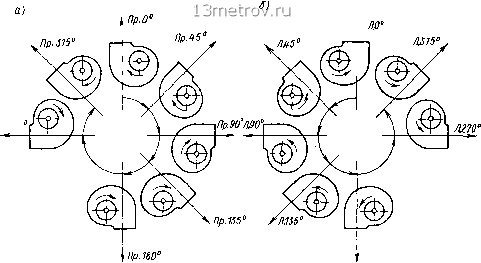

Главная » Публицистика 0 ... 78 79 80 81 82 83 84 ... 105  Пр. 270 Л.180 действие электродвигателями, с которыми они соединяются одним из следующих способов: непосредственно на одном валу или через эластичную муфту; клиноременной передачей с постоянным передаточным отношением; регулируемой бесступенчатой передачей через гидравлические и индукторные муфты скольжения. Схемы исполнений радиальных и осевых вентиляторов приведены в табл. 11.2. В зависимости от состава перемещаемой среды вентиляторы изготовляют: обычного исполнения "ДЛЯ перемещения неагрессивных сред с температурой не выше 80 °С, не содержащих липких веществ, при содержании пыли и других твердых примесей не более 100 мг/м, для вентиляторов двустороннего всасывания с расположением ременной передачи в перемещаемой среде температура перемещаемой среды не должна превышать 60 °С; коррозионно стойкие; взрывобезопасного исполнения; пылевые-для перемещения воздуха с содержанием пыли более 100 мг/м. Вентиляторы коррозионно стойкие; изготовляют из титана, нержавеющей стали, алюминия (для некоторых сред) и полимерных материалов (винипласт, полипропилен). В отдельных случаях можно применять вентилято- Рис. 11.6. Расположение корпусов радиальных вентиляторов правого (а) и левого {б) вращения ры, выполняемые из углеродистой стали с антикоррозионными покрытиями. Вентиляторы взрывобезопасного исполнения изготовляют в соответствии с техническими условиями. Для перемещения смесей, взрывающихся от удара, вентиляторы применять нельзя. В этом случае используют эжекторы (см. гл. 10). Для систем пневмотранспорта древесных отходов устанавливают пылевые вентиляторы среднего и высокого давления (например, В-ЦП6-45 и др.). В аспирационных системах могут использоваться как шестилопастные, так и многолопастные вентиляторы среднего или высокого давления, устанавливаемые до и после пылеуловителя. Для удаления воздуха из верхней зоны помещения устанавливают крышные осевые и радиальные вентиляторы. При транспортировании липкой, волокнистой и цементирующейся пыли крышные вентиляторы применять запрещается. При повышенных требованиях к бесшумности следует отдавать предпочтение радиальным крышным вентиляторам. Осевые крышные вентиляторы, как пра- ТАБЛИЦА 112 СХЕМЫ ИСПОЛНЕНИЯ РАДИАЛЬНБГХ И ОСЕВЫХ ВЕНТИЛЯТОРОВ Радиальные Осевые Радиальные Осевые Исполнение 1 Исполнение 2 Исполнение 3 Исполнение 1 и 1а  Исполнение 2 и 2а  Исполнение 3  Исполнение 4 £ Исполнение 5
Исполнение 6 Исполнение 7 Исполнение 4 /М2)> -- Исполнение 5  Исполнение 6 -«га-т вило применяют для удаления воздуха с температурой до 40 °С при общеобменной вытяжной вентиляции, а также при необходимости направить удаляемый воздух сосредоточенной струей вверх Радиальные крышные вентиляторы (стальные) могут применяться для установок с сетью воздуховодов (в том числе для многоэтажных зданий) Их также можно устанавливать для удаления воздуха с температурой не более 50 °С от местных укрытий (когда не требуется очистка его перед выбросом в атмосферу) Коррозионно стойкие крышные вентиляторы из титана типа ВКРТ предназначены для удаления невзрывоопасных газовоздушных смесей с агрессивными примесями, вызываю-шими ускоренную коррозию вентиляторов из углеродистой и нержавеющей сталей Они могут применяться как дтя общеобменной вытяжной вентиляции помещений, так и для систем местных отсосов, гидравлическое сопротивление которых находится в пределах напора, создаваемого вентилятором Вентиляторы из титана можно использо- вать в средах, в которых происходит пассивация поверхности титана в результате образования окислов, гидридов и сульфоокисных соединений титана. Рекомендуется применять радиальные вентиляторы из титана в газовоздушных средах, содержащих: влажный хлор (количество влаги более 0,005%); пары растворов хлоридов и щелочей; пары азотной кислоты; окись азота (влажную); пары 0-20%-й соляной кислоты при температуре до 60 °С (в случае образования конденсата соляной кислоты его концентрация не должна превышать 5% при температуре не выше 30 °С); пары 20-и 95%-й серной кислоты при температуре соответственно не выше 60 и 20 °С (в случае образования конденсата серной кислоты его концентрация не должна превышать 5% при температуре до 30 °С); сернистый ангидрид (влажный) без примеси паров серной кислоты при температуре не выше 20 °С; пары меланжа (H2SO4 + HNO3); пары царской водки; гидро-ксид натрия; пары органических кислот (молочной, дубильной, винной); пары фосфорной кислоты (в случае образования конденсата его концентрация не должна превышать 30% при температуре до 30 °С). Титановые вентиляторы нельзя применять в газовоздушных средах, содержащих пары фтористоводородной и плавиковой кислот, фтора и брома, а также газообразные сухие хлор и йод. Производительность вентиляторов следует определять с учетом потерь или подсосов воздуха в воздуховодах, вводя поправочные коэффициенты на расчетное количество воздуха: для стальных, пластмассовых и асбестоцементных (из труб) воздуховодов длиной до 50 м-1,1; для остальных-1,15. Кроме того, количество подсасываемого воздуха в пылеуловителях (например, в рукавных фильтрах ФВ) следует принимать по заводским характеристикам. Вентиляторы следует подбирать по сводному графику или индивидуальным характеристикам (см. кн. 2), разработанным с учетом оптимальных технико-экономических показателей. Вентиляторы выбираются в следующем порядке: по заданным значениям производительности и давления на сводном графике находят точку пересечения координат р. Если эта точка располагается между «рабочими характеристиками», то ее сносят по вертикали на лежащую ниже «рабочую характеристику» и пересчитывают систему на новое давление, соответствующее полученной рабочей точке, или же повышают ее до расположенной выше «рабочей характеристики». Пользуясь индивидуальными характеристиками, по заданным L и р находят частоту вращения рабочего колеса вентилятора п, мин", его КПД т, а также определяют потребляемую мощность. Характеристики даны в пределах допустимых частот вращения рабочих колес вентиляторов из условий их прочности, поэтому применение вентиляторов с большей частотой вращения не допускается. Частоту вращения рабочих колес вентиляторов ограничивают условиями бесшумности. При определении размера (номера) вентилятора следует стремиться к тому, чтобы заданным значениям L vi р соответствовало максимальное значение КПД, но не ниже 0,9 максимального. Характеристики вентиляторов составлены для стандартных условий, т.е. для чистого воздуха при Г = 20°С, ф = 50%, р = 1,2 кг/м, Рб = 0,101 МПа. Поэтому для условий, отличающихся от стандартных, при выборе вентилятора следует принимать производительность вентилятора и условное давление равными соответственно: L = L Ру=Р, 273 + t 0,101 р. в. раб (11.1) 293 р, рг где Lp,g-расчетный объем водуха при рабочих условиях, м/ч; L-расход воздуха, м/ч, принимаемый для подбора вентилятора; р р,,-расчетное сопротивление сети, Па (для систем пневмотранспорта и аспирации с учетом потерь на примеси); условное давление, Па, принимаемое для подбора вентилятора; /-температура воздуха или газа, °С; барометрическое давление в месте установки вентилятора, МПа; р-плотность газа (г = 0°С и р = 0,\01 МПа); р,-плотность воздуха при тех же условиях. Требуемую мощность на валу электродвигателя N, кВт, определяют по формулам: при перемещении чистого воздуха для стандартных условий в раб 3600 1020л,т1„ (11.2) при перемещении воздуха с механическими примесями 0 ... 78 79 80 81 82 83 84 ... 105 |
