Главная » Публицистика 0 ... 69 70 71 72 73 74 75 ... 105 на выходе из трубопровода равна 1,2кг/мЗ. Начальная плотность, кг/м, воздуха определяется по формуле р =i2±Pt рв.н 2% ИТ где /> -рабочее (каталожное) повышение давления тягодутьевой машины. Па; среднее барометрическое давление в летний период Па; Т-абсолютная температура воздуха в начале напорного трубопровода, К. Для трубовоздуходувок повышение температуры воздуха при сжатии принимают равным 10-20°. Глава 10 ЭЖЕКТОРНЫЕ УСТАНОВКИ юл. ОБЩИЕ ПОЛОЖЕНИЯ Газовым эжектором называется аппарат, в котором полное давление газового потока увеличивается под действием струи другого, более высоконапорного потока. Передача энергии от одного потока к другому происходит путем их турбулентного смешения. Эжектор прост по конструкции, может работать в широком диапазоне изменения параметров газов, позволяет легко регулировать рабочий процесс и переходить с одного режима работы на другой. Рабочий процесс эжектора сводится к следующему: высоконапорный (эжектирующий) газ вытекает из сопла в смесительную камеру; при стационарном режиме работы эжектора во входном сечении смесительной камеры устанавливается статическое давление, которое всегда ниже полного давления низконапорного (эжектируемого) газа; под действием разности давлений низконапорный газ устремляется в камеру. Относительный расход этого газа, называемый коэффициентом эжекции Р = (/2/1 зависит от площадей сопел камеры смешения Fi, F2, плотности газа и начальных давлений. Изменение поля скоростей эжектирующего и эжектируемого воздуха по длине камеры смешения показано на рис. 10.1. В конечном сечении камеры, отстоящем в среднем на расстоянии 6-10 диаметров камеры от начального сечения, получается достаточно однородная смесь газов, полное давление которой тем больше превышает полное давление эжектируемого газа, чем меньше коэффициент эжекции р. Рациональное проектирование эжектора сводится к выбору таких его геометрических размеров, чтобы при заданных начальных параметрах и соотношении расходов газов получить требуемое давление смеси либо при заданных начальном и конечном давлениях получить наибольший КПД эжектора. Для уменьшения потерь при смешивании потоков эжектируемого и рабочего воздуха необходимо правильно выбрать скорость подсасывания потока в начале смесительной камеры. Отношение п скорости подсасываемого потока V2 к скорости смешанного потока D3 принимается 0,4 < и < 0,8 (где 0,4-для эжекторов низкого давления; 0,8-для эжекторов высокого давления, работающих на сжатом воздухе.) В вентиляции эжекторы применяются для удаления из помещений воздуха, содержащего взрывоопасные или агрессивные пыли, пары, газы, и для отсасывания газов, содержащих твердые взвешенные примеси, быстро истирающие лопасти вентиляторов, а также для энер-  Рис. 10 1 Схема распределения скоростей воздуха по длине камеры смешения эжектора а-поле скоростей, б-зона смешения (заштрихованный участок) гичного перемешивания воздуха с различными температурами. Принятой единой классификации эжекторов не существует. В зависимости от напора рабочего воздуха эжекторы можно подразделять на эжекторы низкого и высокого давления в зависимости от источника первичного воздуха. По числу эжекторов, присоединяемых к одному источнику рабочего воздуха, эжекторные системы разделяют на местные, когда каждый источник рабочего воздуха обслуживает отдельный эжектор, и на центральные, когда один источник рабочего воздуха обслуживает два эжектора и более. Центральными системами можно удалять воздух от местных отсосов, расположенных в различных выделяемых по вредностям и категории опасности помещениях. По данным исследований ГИПРОНИИ АН СССР, проведенных Д. П. Коневым, установлено, что применение эжекторных систем вытяжной вентиляции местных отсосов, включающих 100 и более эжекторов с единым центром приготовления эжектирующего воздуха в условиях лабораторных зданий, при повышении коэффициентов эжекции до Р = 10-12, признано конкурентоспособным и целесообразным. Дальнейшее возрастание коэффициента эжекции приводит к повышению уровня аэродинамического шума в обслуживающих помещениях и увеличению общих затрат. Наибольший КПД имеют эжекторы с коэффициентом подмешивания около 1; при Р > 1 КПД эжектора понижается медленно, что позволяет принимать высокие коэффициенты подмешивания в эжекторах высокого давления. Снижение Р < 0,5 ведет к резкому падению КПД установки. В качестве источника первичного воздуха для центральных систем применяется группа воздуходувок, например ТГД-0,6, с возможностью каскадного регулирования расхода первичного воздуха в зависимости от коэффициента одновременности работы эжекторов. Для снижения потерь в эжекторе необходимо принимать следующие параметры: длину камеры смешения, равной 6-8 ее диаметров, угол раскрытия диффузора-7°30, отклонение оси сопла от оси камеры смешения-до 0,5°, срез сопла не должен доходить до камеры смешения на 3-5 калибров сопла. Материал для изготовления эжекторов •должен быть стойким к агрессивному воздействию внешней среды, перемещаемых химически активных сред и веществ, примЖйемых для периодической промывки эжектора. При транспортировании воздуха, содержащего пары органических растворителей или взрывоопасных веществ, конденсат или пыль которых способны загораться или взрываться из искры, создаваемой зарядом статического электричества, эжекторы необходимо изготовлять из электропроводного материала и заземлять. 10.2. ЭЖЕКТОРЫ НИЗКОГО ДАВЛЕНИЯ Эжекторы низкого давления (рис. 10.2), имеющие побудителями вентиляторы производительностью 1000-12 000 м/ч, при гидравлических потерях во всасывающих сетях 49-294 Па и коэффициенте Р 1 типизированы и для них выбраны центробежные вентиляторы, выпускаемые промышленностью комплектно с электродвигателем и виброизолирующим основанием. Типовые эжекторы выбирают по табл. 10.1, вентиляторы-по табл. 10.2, размеры эжекторов-по табл. 10.3. Рабочие чертежи эжекторов разработаны в ТП серии 1.494-35, распространяемой Тбилисским филиалом ЦИТП. Пример 10.1. Выбрать типовой эжектор производительностью по воздуху 6000 м/ч при сопротивлении всасывающих воздуховодов = 230 Па. Решение. По табл. 10.1 выбираем эжектор № 35. По табл. 10.2 ему соответствует вентилятор В-Ц14-46-4-01, создающий давление 1470 Па.  Продолжение табл. 10.1 Рис. 10.2. Эжектор низкого давления 7-сопло; 2-приемная камера, i камера смешения; 4 диффузор; rf,-диаметр выходного сечения сопла, rfj-Диаметр входа в смесительную камеру; й?з-диаметр горловины эжектора; 4-диаметр всасывающего воздуховода, - диаметр напорного воздуховода; L, расход эжектирующего воздуха; L-расход эжектируемого воздуха, длина смесительной камеры, /д„ф-длина диффузора; Г, Е, Ж, 3, И конструктивные размеры ТАБЛИЦА 10.1. ДАННЫЕ ДЛЯ ВЫБОРА ЭЖЕКТОРА

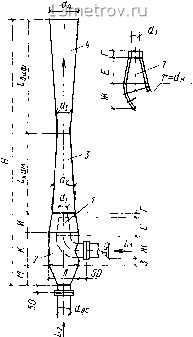

Примечание: р-потери давления во всасывающей сети, Па; Арз~то же, в напорной части эжектора, Па; Ар - давление, которое может быть израсходовано на напорный участок от вентилятора до сопла эжектора, Па; А/?р-резервное давление на случай установки над диффузором выхлопной шахты (на трение в шахте), Па. 0 ... 69 70 71 72 73 74 75 ... 105 |
