Географический пункт

Параметр

Значения параметров

Чарджоу

28,5-324

-30,8

30,9 316

-33,3

33,4 325

-35,8

35,9-38,7 378

38,8-41,7 368

41,8-466

-44,2

44,3 490

-47,1

47,2 461

50,1 445

Чебоксары

28,7-243

-31,2

31,3 308

33,6

33,7-292

-36,1

36,2-39,1 295

39,2-42 321

42,1 259

-44,5

44,6 267

-47,4

47,5 198

50,4

50,5-171

-53,3

Челябинск•

28,7-307

-31,2

31,3 274

-33,6

33,7-274

-36,1

36,2-39,1 266

39,2-42 284

42,1 284

-44,5

44,6 220

-47,4

47,5 172

-50,4

50,5 130

-53,3

Чернигов

28,7-266

-31,2

31,3-316

-33,6

33,7 360

-36,1

36,2-39,1 355

39,2-42 388

42,1 352

44,5

44,6 322

-47,4

47,5 289

-50,4

50,5 191

-53,3

Чита

31,4-212

-33,6

33,7-224

-36,1

36,2 210

-38,6

38,7-41,2 219

41,3-44,1 238

44,2-224

47,1 203

-50,4

50,5 152

-53,7

53,8 104

57,1

Ярославль

28,7-260

-31,2

31,3 306

33,6

33,7-301

36,1

36,2-39,1 300

39,2 42 325

42,1-295

-44,5

44,6 207

47,4

47,5 157

-50,4

Продо.

50,5 117

жжение

53,3

табл. 1.5

Географический пункт

Параметр

Значения параметров

Чарджоу

53,1 361

56,3

* 56,4 275

-60,1

60,2-186

-63,9

64-67,2 87

67,3-71,4 38

71,5-15

-75,6

75,7-8

Чебоксары

53,4-115

56,6

56,7-55

-60,4

60,5-34

-64,2

64,3-67,5 5

67,6-69,9 2

Челябинск

53,4 76

56,6

56,7-37

-60,4

60,5 13

64,2

64,3-67,5 7

67,6-71,7 2

71,8 1

-75,8

Чернигов

53,4 127

-56,6

56,7 70

-60.4

60,5-33

-64,2

64,3-67,5 9

67,6-70,3 4

Чита

57,2-85

-61,2

61,3 38

64,2

64,3-12

-67,9

68 -70 3

Ярославль

53,4-87

56,6

56,7-34

-60,4

60,5 14

64,2

64,3 67,5 5

67,6-71,2 3



1.5. ВЫБОР РАСЧЕТНЫХ ПАРАМЕТРОВ НАРУЖНОГО КЛИМАТА С ЗАДАННЫМ КОЭФФИЦИЕНТОМ ОБЕСПЕЧЕННОСТИ

При расчете теплового режима здания определяющими характеристиками наружного климата являются температура наружного воздуха г„ и интенсивность солнечной радиации. Расчетные условия в помещении обеспечиваются в основном системами вентиляции и кондиционирования воздуха применительно к расчетным параметрам наружного воздуха (температура t, энтальпия /), принимаемым по СНиП 2.04.05-86. Диапазоны значений коэффициентов обеспеченности К и К\, соответствующие нормируемым расчетным параметрам наружного воздуха, приведены в табл. 1.6.

ТАБЛИЦА 1.6. ЗНАЧЕНИЯ

КОЭФФИЦИЕНТОВ К„д „ И К„д

Параметры К„5,„ К„л

наружного -

воздуха диапазон сред- диапазон сред-изменения нее изменения нее значе- значе-

ние ние

А 0,4-0,55 0,5 0,77-0,82 0,79

Б 0,85-0,95 0,9 0,95-0,99 0,97

Для расчета стационарной теплопередачи следует пользоваться данными для параметров А и Б, приведенными в СНиП 2.04.05-86.

При расчете фактического теплового режима с суточной нест-ационарностью нормируемые температуры следует принимать за максимальные температуры t"" в расчетные летние сутки с заданным коэффициентом обеспеченности (см. табл. 1.6):

t-- = г„ „ + 0,5 /1 Г„,

где средняя месячная температура наружного воздуха наиболее жаркою месяца для параметров А и средняя температура воздуха наиболее жарких суток для параметров Б, принимаемые по СНиП 2.01.01-82; А, -амплитуда температуры наружного воздуха, принимаемая по прил 2 СНиП 2.01 01-82 равной средней для параметров А и максимальной для параметров Б.

Значение почасовой прямой S и рассеянной D, а также средней за сутки суммарной д интенсивности солнечной радиации в июле на вертикальную поверхность различной ориен- • тации и на горизонтальную поверхность приведены в гл. 2. Продолжительность инсоляции

прямой солнечной радиацией вертикальных поверхностей различной ориентации можно определить используя данные изменения азимута А. солнца в течение расчетных суток, приведенные в гл. 2.

При расчете теплопоступлений в помещение скорость ветра v следует принимать равной минимальной из средних скоростей за июль по прил. 4 СНиП 2.01.01-82.

1.6. ПРИМЕНЕНИЕ I d-ДИАГРАММЫ ДЛЯ РАСЧЕТОВ

Для расчетов вентиляции помещений с избытками тепла и влаги, в том числе вентиляции с испарительным охлаждением воздуха и систем кондиционирования, следует пользоваться /-й?-диаграммой Л. К. Ремзина. I-d-диаграмма представляет собой графическую зависимость между основными параметрами воздуха Г, ф, / и й? при заданном барометрическом давлении воздуха р.

Построение диаграммы основано на формулах (1.11)-(1.13), связывающих между собой эти величины.

/й?-диаграмму принято строить в косоугольной системе координат. Угол между направлением линии влагосодержания d и линии энтальпии / принимается равным 135° для того, чтобы было удобнее развернуть ту область диаграммы, в которой обычно производятся построения процессов изменения состояния влажного воздуха при проектировании систем вентиляции и кондиционирования.

На рис. 1.1 показана / -диаграмма влажного воздуха, построенная для барометрического давления 99,3 кПа (745 мм рт. ст.).

В нижней части диаграммы построена линия значений парциального давления водяного пара. Ниже кривой насыщения ф = 100 % на диаграмме находится область пересыщенного состояния паровоздушной смеси. Так как состояние пересыщения является неустойчивым и обычно сопровождается конденсацией, то эту область называют также областью тумана. Левую нижнюю часть диаграммы для температур воздуха ниже 0 С обычно строят исходя из упругости водяного пара над льдом. Область ниже кривой насыщения при t <0°С принято называть областью ледяного тумана.

Изотермы (t = const) на / - J-диаграмме заканчиваются на кривой насыщения. В области.



Глава 1 Основные положения


01 23ii 56783W1lt213W5l6ni81320ШШШбг1

d, г/кг сух возд

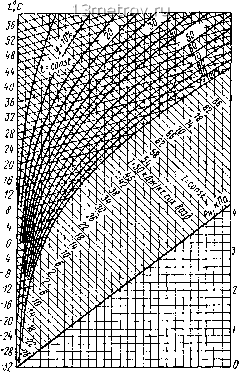

Рис. 1.1. /-rf-диаграмма влажного воздуха

N. X ~-is

\\ /

Рис. 1 2. Построение процесса на / --диаграмме для случая 1

расположенной ниже этой кривой, при t ОС, изотермы совпадают с линиями постоянной температуры мокрого термометра t. При расчетах вентиляции и кондиционирования воздуха иногда допускают, что линии = = const совпадают с линиями / = const, что в большинстве случаев дает практически допустимую погрешность. При температурах воздуха ниже О °С изотермы в области пересыщения значительно отклоняются от линий / = = const и принимать их совпадающими недопустимо. В этом случае необходимо выполнять построение изотерм руководствуясь указаниями специальной литературы.

При более высоком барометрическом давлении кривая насыщения (ф = 100%) и пучок кривых ф на координатной сетке /-rf-диаграм-мы смещаются вверх, а при более низком-вниз. Например, для барометрического давления 99,3 кПа параметрам воздуха f-l8°C и Ф = 100% соответствует энтальпия / =;= = 51,4 кДж/кг* и влагосодержание d = 13,2 г/кг*, а для барометрического давления 83,3 кЦа этим же параметрам соответствуют / = = 58 кДж/кг и 15,8 г/кг. Изменение параметров возрастает по мере увеличения благо-содержания воздуха.

В практике расчетов систем вентиляции И кондиционирования воздуха, как правило, следует пользоваться диаграммами, которые построены для барометрического Давления, являющегося средним характерйым для Проектируемого объекта или для данйой Местности (по многолетним данным).

В СНиП 2.04.05-86 для ряда географических пунктов дано рекомендуемое расчетное барометрическое давление, округленное до 1 кПа (± 7,5 мм рт. ст.).

Зная два параметра влажного воздуха (например, / и г) и барометрическое давление для расчетных условий, на соответствующей /-Й?-диаграмме легко найти все остальные величины, характеризующие состояние воздуха.

Допустим (случай 1), что воздух, имеющий начальные параметры, обозначенные точкой А на рис. 1.2, нагревается в калориферах, т. е. его влагосодержание не изменяется. Этот процесс будет протекать по линии d = const и может закончиться в точке Б. При этом температура

* Здесь и далее опускаются (для сокращения)

слова «сухого воздуха».
