пространством в пылеуловителе через продольные щели, кромка которых расположена на высоте верхнего уровня воды.

Плавающая пыль скопляется на поверхности воды в бункере ПВМБ и сливается в боковые карманы, главным образом при включении вентилятора после перерывов в работе, вместе с избытком накопившейся воды (водоснабжение ПВМБ при перерывах в работе вентиляции не прекращается).

Для улавливания взрывоопасной пыли ПВМБ снабжаются дополнительным патрубком большого сечения, сообщающимся с атмосферой через гидравлический затвор, высота которого понижается при аварийном падении уровня воды в бункере, и контактным датчиком.

По расходу воды ПВМБ аналогичны ПВМСА за исключением тех случаев улавливания, например органических пылей (лен, джут), когда на поверхности воды образуется устойчивый слой пены, способствующий удалению плавающей пыли в карманы с меньшим количеством воды Типоразмеры ПВМБ-на 10, 20, 40 тыс. м/ч воздуха.

Гидрозатворы в конструкции ПВМБ не используются ввиду наличия карманов с регулируемой кромкой щели.

Пылеуловители ПВМКМА предназначены для улавливания взрывоопасной алюминиевой, цинковой и других пьшей, способных выделять водород при контакте с водой. ПВМКМА оборудованы механизмом для конвейерного удаления оседающего шлама. Предусмотрено орошение внутренних поверхностей для предупреждения образования отложений металла, способных к самовозгоранию.

Расход воды такой же, что и у ПВМКБ. Типоразмеры - на 5, 10 тыс. мч воздуха.

Конструкции ПВМ разработаны с учетом возможности их изготовления как нестандартного оборудования отраслевыми предприятиями. Пылеуловители ПВМКБ изготовляются Мингечаурским заводом «Дормаш», ПВМСБ -Малинским и Серпуховским опытно-экспери-ментальньп1и заводами. ПВМБ в 1987 г. при-

нят комиссией Минлегпрома к серийному производству на предприятии Союзэнерголег-промавтоматика. Для предприятий цветной металлургии заказы на ПВМКБ и ПВМСА принимает Союзцветметэкология.

Техническую документацию на все модели ПВМ распространяет Сантехниипроект.

В комплект коагуляциоиных мокрых пылеуловителей КМП входит труба Вентури и каплеуловитель. В корпусе трубы Вентури расположено сопло для подачи основной части воды,. Вверху корпуса устроена водяная камера для пленочного орошения внутренней поверхности конфузора в целях предотвращения отложений шлама. Каплеуловитель выполнен по схеме циклона с водяной пленкой (типа ЦВП). Рекомендуемый режим работы: максимальное разрежение 5000 Па; перепад давлений 3500 Па; начальная запыленность воздуха до 30 г/м; скорость воздуха в горловине трубы Вентури 40-70 м/с; расход воды 0,2-0,6 л/м воздуха; допустимое содержание твердого вещества в подаваемой воде 200 мг/л.

В циклоне с водяной пленкой ЦВП * воздух подается тангенциально через нижний входной патрубок и удаляется через верхний патрубок. Стенки циклона непрерывно смачиваются водой из сопел, размещенных в его верхней части по окружности. В подводящем патрубке циклона имеется смывное устройство для удаления пылевых отложений, образую-1ЦИХСЯ в патрубке, начиная от места его сопряжения с корпусом циклона. Устройство состоит из прямой трубы с соплами вокруг ее оси. Смыв отложений производится вручную, периодическим прокручиванием трубы.

В циклоиах-промывателях СИОТ часть воды подается во входной патрубок. Шлам стекает через сливное отверстие, расположенное в центре нижнего конуса. Соответствующим выбором диаметра отверстия сток регулируется таким образом, чтобы в конусе про-мывателя скапливалось некоторое количество воды. Эта вода закручивается воздушным потоком и настилается на стенки корпуса аппарата. Для смыва пылевых отложений со стенок до 70-80% воды подается в верхнюю часть циклона.

Расход воды в пылеуловителях ПВМБ, эксплуатирующихся на Ржевской льночесальной фабрике с 1973 г., не превьппает 10 г/м воздуха. Концентрация льняной пыли до 300 мг/м.

* Рабочие чертежи распространяет ЦИТП Госстроя СССР (Типовые конструкции и детали зданий и сооружений. Серия 4.904-58).

Д. Электрические уловители аэрозолей минеральных масел, пластификаторов и других маслянистых жидкостей, а также сварочных аэрозолей

Очистка воздуха происходит в описанных в п. 4.2 электрических фильтрах, снабженных присоединительными камерами. В камере, расположенной перед электрофильтром, устанавливаются воздухораспределительные решетки, сетка для улавливания волокнистых включений крупных примесей и в случае надобности промывные устройства. Эффективность улавливания зависит от состояния и Свойств аэрозолей и составляет 85-95% при номинальной пропускной способности установок

В двухкаскадном уловителе масляного тумана конструкции Сантехниипроекта (рис. 4.16) воздух проходит через двухрядную воздухораспределительную решетку, а затем последовательно через два каскада электрической очистки, скомпонованных из ячеек ФяЭ2К2. Для улавливания сварочных аэрозолей, в компоновку может быть включено автоматизированное промывное устройство.

Е. Тканевые пылеуловители

Тканевые пылеуловители (рукавные фильтры) применяют для очистки запыленных выбросов от неволокнистой сухой пыли всех групп дисперсности. Очистка воздуха происходит в результате его фильтрации через ткань, задерживающую пыль (табл. 4.10)*. Отлагающаяся на ткани уловленная пыль образует дополнительный фильтрующий слой.

Промышленностью освоена широкая номенклатура рукавных фильтров общего и специального назначения. В табл. 4.11 приведен перечень рукавных фильтров, по своему назначению и условиям эксплуатации наиболее соответствующих системам вентиляции. В табл. 4.11 не указаны рукавные фильтры, регенерация которых производится с использованием сжатого воздуха.

J2J0

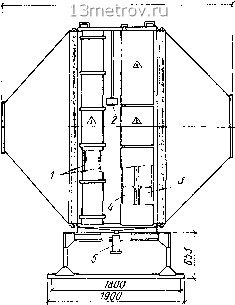

Рис 4.16. Двухкаскадный электрический уловитель масляных аэрозолей ЭФУ202

/ двухрядная возд}хораспределительная решехка, 2-свето-сигнальная арматура, 3 ячейки II каскада, ячейки I каскада, J патрубок для слива у ювленного Масла

Эффектйвность рукавных фильтров заводского изготовления при нормальной эксплуатации может оцениваться по остаточной концентрации пыли в очищенном воздухе-от 25 до 50 мг/м независимо от начальной концентрации (кроме пылеуловителей А1-БПП1 и АТ-БПУ).

В рукавных пылеуловителях ГЧ-1БМФ (см. прил. IV) запыленный воздух подается по подводящим коллекторам в нижнюю часть аппарата, откуда поступает в рукава, изготовленные из фильтровальных тканей * Верхний торец рукавов заглушён. Под влиянием создаваемого разрежения воздух проходит через ткань рукавов. При этом пыль осаждается на поверхности и в порах ткани, а очищенный воздух выводится из пылеуловителя через отводящие коллекторы в его верхней части. По

* На предприятиях легкой, в том числе текстильной промышленности применяют специальные конструкции рукавных пылеуловителей для улавливания волокнистой пыли и легкие фильтровальные ткани-суровую бязь, суровую фланель и др.

* Вид поставляемой ткани, как правило, определяется заводом-изготовителем и указывается в паспорте

ТАБЛИЦА 4.10 ХАРАКТЕРИСТИКИ ФИЛЬТРОВАЛЬНЫХ ТКАНЕЙ

Фильтровальная ткань

Волокно

Масса, Толщина Воздухопрони- Термостой- Стойкость в среде

г/м ткани, мм цаемость, кость, С

дмЗ/(м7с)

кислотной щелочной

Лавсан, Л-3, арт. 216 (рукав), Л-4, арт. 217 (развернутая) ТУ 17 РСФСР 8174-75

Лавсан, арт. 86013 ОСТ 17-452-74

Лавсан, арт. 86033 ТУ 17 УССР 3238-78

Сукно № 2, арт. 20

Полиэфирное 424 ± 25 0,8 + 0,1

» 310 ±15 0,8 ±0,1

» 316 1±0,1

Шерсть, волокно по- 34 ± 15 1,55 + 0,1 лиамидное, 60%

Ткань техническая, полушерстя- Шерсть, волокно по- 500 ± 30 2,0 ± 0,1

пая (рукав) ЦМ, арт. 83 ТУ 17 лиамидное 20% РСФСР 52-4741-76

Сукно меланжевое с вискозным Хлопок, волокно 405 + 15 0,85 ± 0,1

волокном апт 3fiQ5 вискозное

волокном, арт. 3695 ГОСТ 12239-76

Вельветон, арт. 3601 ГОСТ 21790-76*

Ткань полушерстяная (рукав)

РЦЛ, арт. 115

ТУ РСФСР 42-4641-76

Хлопок

Шерсть, волокно полиамидное, 20%

412 1,3 + 0,1 1444 + 86 4,1 ± 0,5

Войлок игл<,>пробивной синтети- Волокно полиэфирное 580 + 58 2 ± 0,3 ческий фильтровальный, арт. 204-Э

130 Хорошая Плохая

90 Ниже средней »

То же

Плохая Хорошая

130 Удовлетвори- Плохая тельная

Воздухопроницаемость определялась по прибору AT Л.
