НИКОВ равно разности размеров частиц фракции, а высоты равны: первого 16: (10 - 5) = 3,2 единицы; третьего 24: (20 - 10) = 2,4 единицы; четвертого 22 : (40 - 20) =1,1 единицы; пятого 12: (60 - 40) = 0,6 единиц. Фракцию размером 60 мкм (16%) условно относим к диапазону 60-90 мкм, что не вносит в расчет погрешности, так как все эти частицы относятся к эффективно (полностью) улавливаемым. Далее переносим по точкам график E{d) с рис. 4.10 (см. рис. 4.11, нижняя кривая) и перестраиваем его в ступенчатую функцию. Ординаты ступенек фракции выбираются так, чтобы площади, образованные горизонтальными отрезками над кривой и под нею были равны.

В соответствии с формулой перемножаем соответствующие ординаты фракций 0(d) и Ef{d) и получаем значение общей эффективности.

£ = 0,1-34,5 -f 0,16-79 + 0,24-93 0,22-98,5 + + 0,12-99,6 + 0,16-100 = 88,03%.

Эффективность циклонов данного типа в системах вентиляции обыкновенно не превышает 70-80%. В данном расчете, основанном на результатах экспериментов НИИОГАЗа, эффективность оказалась значительно выше, что может быть объяснено небольшим диаметром циклона {D = 300 мм, d «3 мм). Для циклона большего размера, например D = = 900 мм, согласно формуле (4.9), поЛучим: dQ = 3 900/300 = 3 • 1,73 « 5,2 мкм. Проведя через точки, соответствующие этому значению, прямую, параллельную линии экспериментальных значений Е, получим расчетный график фракционной эффективности циклона D = = 900 мм. Повторив построение и расчет, описанный выше, получим, что общая эффективность циклона равна Е = 81,6%, что ближе к реальным значениям.

Пример 4.10. Рассчитать графоаналитическим методом эффективность того же циклона ЦН-15 в случае, когда фракционный состав пыли задан также прямой линией (рис. 4.12).

Решение. Наносим на ВЛСК прямую линию E{d) циклона ЦН-15. На эту же сетку наносим прямую линию дисперсного состава пыли в виде графика «полных остатков», т.е. в виде R(d) = \ - D(d). Пересечение линии Е с линией R = 50% обозначим точкой А, пересечение прямой R{d) с линией Р = 50% - точкой

0,2 0,1 О

	7S \

1,0 0,9 0,8 0,7 0,6 0,5

0, 0,5 0,2 0,1

					Е<р 39
		Еч>81,5
р<Р,-27

О 10 го 50 0 50 60 70 dffim

Рис. 4.11. К примеру расчета эффективности циклона ЦН-15 диаметром 900 мм графическим методом

Ер1, /о

99 98

95 90

20 10 5 2 /

/ 2 3 4 5 7 10 20 30 50 70 100 d,M/<M

Рис. 4 12. к примеру расчета циклона ЦН-15 графоаналитическим методом

Z), пересечение прямых E{d) и J?() точкой F. Через точку F проведем вертикальную .линию FBK, отложив от точки В отрезок ВК = BD. На линии R = 50% откладываем отрезок АС = АК, через точку С проводим вертикаль

CG = FB. Через точки AnG проводим прямую линию, продолжение которой пересекает в точке Е вертикаль, проведенную через точку D. Ордината Е дает значение эффективности в %, в данном случае Е = 82%.

Г. Инерционные пылеуловители мокрого типа

В системах вентиляции применяют мокрые пылеуловители двух видов: с внутренней циркуляцией воды - пылеуловители вентиляционные мокрые (ПВМ) и проточные пылеуловители с подводом воды извне из системы водоснабжения и сбросом подведенной воды в систему шламоудаления-пылеуловители Вентури низкого давления; циклоны-промыватели СИОТ, центробежные скрубберы (циклоны с водяной пленкой ЦВП). Все виды мокрых пылеуловителей обладают значительно большей эффективностью пылеулавливания, чем циклоны и пылеосадочные камеры, и различаются по расходу воды, который является важнейшим сравнительным показателем экономической эффективности систем очистки воздуха.

Процесс пылеулавливания пылеуловителями ПВМ иллюстрируется рис. 4.13. Запыленный воздух поступает в пылеуловитель под влиянием разрежения, создаваемого вентилятором, установленным на его корпусе через входной патрубок и протекает через щель, образующуюся между нижней кромкой неподвижной перегородки 5 и поверхностью воды, залитой в пылеуловитель, при ее понижении в средней части ПВМ после включения вентилятора.

Вода, увлеченная с поверхности, настилается на перегородку 4 и образует постоянно обновляющийся слой, связывающий отделяющуюся под влиянием сил инерции пыль и фонтанирующий через щель между перегородками. Водоотбойником вода отклоняется вниз и присоединяется снова к общей массе воды, циркулирующей в бункере пылеуловителя, а очищенный воздух через каплеуловитель удаляется вентилятором. Уловленная пыль через некоторое время оседает в нижней части корпуса, откуда удаляется в виде шлама.

Возможна установка агрегата раздельно.

вентиляционного

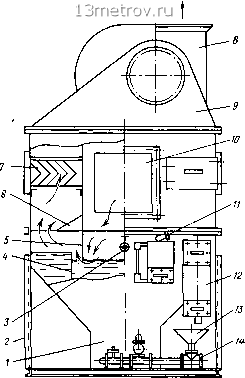

Рис. 4.13. Устройство пылеуловителя ПВМ

/-корпус; 2-опоры; i-подвод воды; 4, J - перегородки; б-водоотбойник; 7 - каплеуловитель; 8 - вентиляционный агрегат; 9-воздухосборник; /О-входной патрубок; -датчик уровня воды; /2-устройство для регулирования уровня воды; 13- воронка; /4-слив шлама при промывке

Разработано несколько конструктивных модификаций ПВМ и их типоразмеров, различающихся по производительности.

Эффективность пылеулавливания всех ПВМ повышается при увеличении разности уровней воды 5, что достигается перестановкой перегородки 4 при соответствующей корректировке действующего напора сети. Зависимость сопротивления пылеуловителя от 5 и одновременно от удельной воздушной нагрузки на 1 м длины канала между перегородками, которая принимается от 3000 до 5000 м/ч, показана на рис. 4.14, где зона неустойчивой работы находится ниже штрихпунктирной линии.

Зависимость фракционной эффективности пылеуловителей ПВМ всех модификаций от уровня 5 показана на рис. 4.15. Постоянство

верхнего уровня поддерживается с помощью слива избытка непрерывно поступающей воды через гидрозатвор, который настраивается в соответствии с положением верхней кромки перегородки 4. Контактный датчик нижнего уровня воды блокируй возможность включения вентиляционного агрегата при недостаточном количестве залитой воды или его уменьшении в процессе эксплуатации.

Пылеуловители ПВМКБ (устройство аналогично, показанному на рис. 4.13) имеют общее назначение. Они отличаются механизированным удалением осевшего шлама из бункера с помощью конвейерного механизма и являются оптимальными по расходу воды-5-10 г/м воздуха (Типовой проект. Серия 5.904-23). Удаленный шлам собирается в небольшой емкости и вывозится из цеха с помощью транспортных устройств. Эти пылеуловители имеют различную производительность-5, 10, 20, 40 тыс. мч воздуха. При небольших концентрациях пыли возможно периодическое включение механизма. Если пыль обладает гидравлическими свойствами и шлам способен схватываться, используется схема автоматического кратковременного проворачивания скребков.

Пылеуловители ПВМСА также имеют общее назначение. Удаление шлама-гидравлическое, путем слива через задвижку пирамидального бункера. Расход воды выбирается из условия обеспечения подвижности шлама для его выпуска из бункера и самотечного удаления (обычно 20-50 г воды на 1 г концентрации пыли в воздухе). При небольших концентрациях пыли слив шлама производят периодически. Периодичность t, ч, слива можно принимать по формуле

t = qw/iCL), (4.10)

где w-oGbCM воды в бункере ПВМ, м; L-производи-тельность, по воздуху, м/ч; С-начальная концентрация пыли в очищаемом воздухе, г/м; -максимальная концентрация твердых примесей в шламе, допустимая из условия сохранения подвижности шлама.

Типоразмеры ПВМСБ-на 3, 5, 10, 20, 40 тыс. м/ч воздуха (Типовой проект. Серия 5.904-8).

Ввиду необходимости экономии энергии

3,0 2,8 2,2 1,8 >

150 200 S, мм

Рис. 4.14. Зависимость сопротивления Я пылеуловителей ПВМ от удельного расхода воздуха L через щель между поверхностью воды и кромкой перегородки при различных уровнях воды 5 (см. рис. 4.13).

99,9 99,8 99,5

90 85 80

70 60 50

г 3 if 5й,мкм

Буква Б обозначает последнюю (действующую) модернизацию.

Рис. 4 15. Зависимость фракционной эффективности пылеуловителей ПВМ от уровня воды (см. рис. 4.13).

и воды для снижения трудозатрат на открывание и закрывание шламовых задвижек и вентилей водоснабжения, предусмотрена система автоматического управления с использованием шланговых затворов, магнитных вентилей и т.д. с дистанционным управлением.

Пылеуловители ПВМБ предназначены для улавливания плохо смачивающейся легкой пыли, способной плавать на поверхности воды в бункере, не погружаясь на его дно (например, волокнистая пыль). По длине ПВМБ снабжены карманами, сообщающимися с воздушным
