толщине фильтрующего слоя 10 мм равна 800-1000 г. Аэродинамическая и пылевая характеристики материала толщиной 10 мм приведены на рис. 4.3 и 4.4. Материал можно регенерировать в теплой мыльной воде. Выпускается по ТУ 6-06-655-88 листами размером 1450 X 900 мм Могилевским заводом искусственного волокна им. В. В. Куйбышева. Разработчик материала-ВНИИСВ при участии лаборатории очистки воздуха Сантехниипро-екта *.

Д. Электрические воздушные фильтры

Для очистки малозапыленно! о воздуха в системах приточной, вытяжной и рециркуляционной вентиляции, содержание взвешенных частиц в котором невелико, применяются двух-зонные однокаскадные и многокаскадные фильтры промывного типа. При улавливании сухой пыли начальная концентрация определяется возможной частотой промывки, но практически не может превышать 25 мг/м". При улавливании туманов диэлектрических жидкостей (масла, пластификатора и т. п.) начальная концентрация может доходить до 300 мг/м

Поток очищаемого воздуха в однокаскад-ном двухзонном электрическом фильтре (рис. 4.6, а) протекает через зону ионизации, которая имеет вид решетки из заземленных металлических пластинок с расположенными между ними вертикальными коронирующими электродами из тонкой вольфрамовой проволоки (0,2 мм) **. К коронирующим электродам подводится высокое напряжение (до 13 кВ) положительной полярности от источника питания, выпрямляющего переменный ток электрической сети и повышающий напряжение тока. В зоне ионизации пылевые частицы приобретают электрический заряд. Далее воздух проходит через осадительную зону, которая представляет собой пакет металлических пластинок, установленных параллельно друг другу на

* Дмитровоградский комбинат технических сукон выпускает волокнистый материал ФРНК, который также можег быть использован в ячейковых фильтрах (см. рис. 4.3 и 4.4).

** В фильтрах конструкции СантехнИи-проекта используются также плоские коронируюидие электроды с фиксированными точками разряда.

расстоянии от 4 до 10 мкм. К пластинкам через одну подводится напряжение, обычно равное половине напряжения, подаваемого к корони-рующему электроду. Заряженные в зоне ионизации частицы под влиянием электрических сил осаждаются на электродах зоны осаждения, главным образом на заземленных. Осевшая пыль удаляется периодической промывкой. Для предупреждения вторичного уноса осевшей пыли электрофильтры могут снабжаться противоуносными пористыми фильтрами. Чаще прибегают к своевременному удалению пылевого слоя путем более частой промывки или к смачиванию пластинок вязкими жидкостями. В этом случае для промывки используются моющие средства.

Однокаскадные электрические фильтры типа ФЭ производства Серпуховского опытно-экспериментального завода для кондиционеров Кд собирают в металлических корпусах из ячеек типа ФяЭ-1 размером 758 х 250 х 465 мм и типа ФяЭ-2 размером 965 х 250 х 465 мм (см. приложение IY). Фильтры выпускают без противоуносных элементов.

Многокаскадные электрические фильтры ФЭК для кондиционеров КТЦ с 1992 г. будут комплектоваться из ячеек типа ФяЭК 499 х X 482 X 170 мм, устанавливаемых последовательно ,(см. рис. 4.6,6). Повторная зарядка частиц способствует существенному повышению эффективности очистки воздуха без увеличения глубины зоны осаждения.

Как видно из рис. 4.7, при включении второго каскада испытывавшегося трехкаскадного фильтра проскок неуловленной пыли уменьшается примерно в 2 раза (с 16 до 8%), а при включении и третьего каскада-в 5 раз (до 3%).

Эффективность пылеулавливания в значительной мере зависит от воздушной нагрузки (скорости фильтрации): при скорости 2 м/с эффективность соответствует II классу; при скорости 3 м/с-III классу, причем без тех сложностей, которые связаны с заменой или регенерацией фильтрующих материалов и масла.

С 1991 г. планируется выпуск на Казанском заводе медицинской аппаратуры модернизированных электрофильтров ФЭ-2М с двух-каскадными ячейками типа ФЭ-2К2.

Для питания электрических фильтров разработаны и выпускаются МПО Мосрентген полупроводниковые электроагрегаты В-13/6,5-

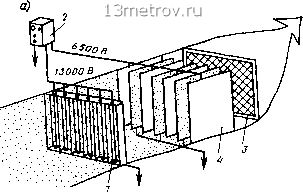

Рис. 4.6. Принципиальная схема двухзонного электрического фильтра

а-однокаскадный фильтр; б-двухкаскадный фильтр; / -зона ионизации; 2-источник питания; 3- противоуносный пористый фильтр; 4-осадительная зона; 5 коронирующие электроды; 6-первый каскад; 7-второй каскад

Рис. 4.7. Эффективность образца трехкаскадного электрофильтра

/ при включении только первого каскада; 2 при включении двух первых каскадов; i-при включении трех каскадов

f,J г,0 2,5 5,0 3,5м/с

30, устанавливаемые из расчета одного электроагрегата на каждые 15-20 тыс. м/ч пропускной способности фильтра. Габаритные размеры электроагрегатов 260 х 270 х 440 мм, номинальная сила тока до 30 мА, масса 30 кг.

В фильтрах большой пропускной способности, при силе тока 100 мА и более могут применяться агрегаты ОПМД производства МПО Электрозавод им. В. В. Куйбышева при внесении в их конструкцию небольших изменений.

Промывка небольших фильтров производится вручную, большие могут комплектоваться автоматизированными промывными устройствами.

Удельный расход на одну промывку в среднем может приниматься равным 40 л на 1 м площади входного еечения фильтра. Частота промывки зависит от концентрации и свойств взвешенных веществ, может меняться также в зависимости от времени года и должна устанавливаться в процессе эксплуатации. Показателем загрязненности фильтра является снижение его эффективности, о чем судят по

уменьшению тока по показаниям миллиамперметра агрегата питания. Детальных производственных исследований допустимого снижения не имеется, однако не следует допускать снижение более чем на 30%.

При небольших концентрациях пыЛи, например при очистке атмосферного воздуха, промывку, как правило, производят раз в неделю, при повышенных, например при очистке воздуха в сварочных цехах,-ежедневно.

При улавливании туманов может происходить автоматическая промывка стекающей уловленной жидкостью. В этом случае промывка может проводиться 1-2 раза в год.

£. Расположение воздушных фильтров в фильтро1залы1ых камерах

в системах приточной вентиляции и кондиционирования воздуха фильтры П1 класса устанавливают перед калориферами, I класса-вблизи мест впуска очищенного воздуха в помещения, П класса-в зависимости от конкретных требований к очистке воздуха.

При установке фильтров обеспечивают упорядоченное подтекание воздуха ко всей их рабочей поверхности. С этой целью при компоновке камер избегают внезапных расширений или сужений сечения и поворотов потока либо применяют воздухораспределительные решетки (например, из перфорированных стальных листов, сеток и пр.). Коэффициент необходимого местного сопротивления решеток определяют по формуле И. Е. Идельчика:

C(F*/F„)2-1, (4.5)

где Fф-площадь рабочего сечения фильтра, м; f„-площадь сечения потока на входе в камеру, м.

Формула (4.5) применима при F/F 10.

Неравномерное распределение скоростей в камерах вызывает небольшое увеличение сопротивления ячейковых и рулонных фильтров всех видов, некоторое снижение эффективности электрических фильтров и усиление выноса масла у маслянистых самоочищающихся фильтров. В фильтрах Кд в связи с очень небольшой жесткостью сетчатых панелей возможен изгиб первой сетки. При этом кромки сетки выходят из направляющих и вследствие трения об их острые края разрушаются, а нагрузка на привод возрастает.

4.3. ОЧИСТКА ВЕНТИЛЯЦИОННЫХ ВЫБРОСОВ

А. Исходные данные для выбора и расчета пылеуловителей

До 1986 г. согласно СНиП П-33-75 предельно допустимая концентрация пыли в очищенных вентиляционных выбросах принималась равной Спдк = 100 где К-коэффициент, определяемый в зависимости от ПДК той же пыли в воздухе рабочей зоны производственных помещений: Предельно допустимая концентрация пыли в рабочей зоне, мг/м . . . ПДК 2 2<ПДК4 Коэффициент, К . . . . 0,3 0,6

Продолжение

Предельно допустимая концентрация пыли в рабочей зоне, мг/м . . .4<ПДК66<ПДК10 Коэффициент, К . . . . 0,8 1

При объеме вентиляционных выбросов меньше 15 тыс. м/ч ПДК пыли в выбросе не-

сколько увеличивается: Спдк = (160 - 4L)X, где L-объем выброса, тыс. мч.

В приземном слое воздуха концентрация пыли не должна превышать ПДК пыли в атмосферном воздухе населенных пунктов, установленной санитарными нормами (СН 245-71).

В связи с утверждением СНиП 2.04.05-86 ограничения на концентрации пыли в выбросах отменены. Согласно ОНД-86 должен производиться расчет рассеивания выброса в атмосфере с тем, чтобы расчетная концентрация пыли в приземном слое не превышала указанного ПДК. В противном случае требуется увеличить высоту выброса или, если это не представляется возможным, предусмотреть очистку выброса. Учитывая непрерывно ухудшающуюся в последние годы экологическую обстановку, Сантехниипроект рекомендует, выполняя обязательные требования ОНД-86, придерживаться также ограничений, принятых СНиП 11-33-75.

Для очистки вентиляционных выбросов применяют пылеуловители гравитационные, инерционные сухого и мокрого типа, пылеуло-вители-промыватели контактного типа, тканевые и электрические. По эффективности пылеуловители подразделяют на пять классов (табл. 4.6).

В табл. 4.6 указаны границы эффективности пылеуловителей на основе классификации аэрозолей по рис. 4.2. Первое значение эффективности относится к нижней границе соответствующей зоны, второе-к верхней. Эффективность рассчитана из условия отделения от воздуха только практически полностью (эффективно) улавливаемых частиц, размер которых указан в таблице. Действительная эффективность пылеуловителей больше за счет частичного улавливания частиц, меньших по размеру.

Номенклатура пылеуловителей, применяемых для очистки аспирационного воздуха, приведена в табл. 4.7.

Кроме перечисленных в табл. 4.7 применяются также циклоны ЦН-11, СДКЦН-33, а также другое оборудование, по которому Госстроем СССР утверждались типовые проекты, организовано серийное производство или выпущена техдокументация, согласованная с Государственным заказчиком-Госстроем СССР.

Пылеуловители применяются главным образом для улавливания из воздуха аэрозоль-
