последовательности. Исходя из сопротивления фильтра, которое может быть допущено в проектируемой системе, а аэродинамической характеристики фильтра, выбранного в соответствии с требованиями к эффективности очистки, задают воздушную нагрузку и определяют типоразмер фильтра или площадь фильтрующей поверхности; по начальной запыленности и эффективности фильтра определяют количество пыли, улавливаемой фильтром в единицу времени; по пылевой характеристике определяют период работы фильтра, в течение которого будет использован перепад между принятыми начальным и допускаемым конечным сопротивлением пористых ячейковых фильтров, либо время, через которое следует менять масло в ваннах самоочищающихся фильтров и катушки рулонных фильтров, промывать электрические фильтры и т.п. Если этот период меньше, чем может быть допущено по условиям эксплуатации, нужно уменьшить воздушную нагрузку, применить другой, более пылеемкий тип фильтра, либо рассмотреть возможность использования в фильтре большего напора.

Когда по расчету и условиям эксплуатации удовлетворяют несколько фильтров одного класса, рекомендуется выбирать тот, которому соответствует наименьшее значение К.

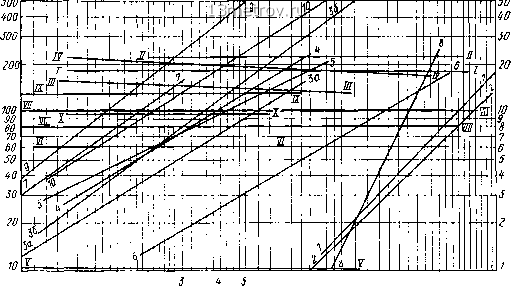

Рис. 4.4. Пылевая характеристика фильтра и фильтрующих материалов

1,1 фильтра ФяРБ при Z = 7000 мДчм), 2,П-фильтра ФяВБ при Z = 7000 мДчм), За,Ш фильтрующего материала ФСВУ, а также фильтров ФяУБ, ФяУК, ФРУ при Z = = 7000 мДч-м), i6,ni-to же, при 10 000м(ч м); 4,\\-фильтра ФяПБ при Z = 7000 m/(4-mj, 5,У-фильтров фяЛ-1, ФяЛ-2 при Z = 6000 (ч м), 5,VI-фильтра ФяКП при Z = = 7000 м/(ч м); 7,УП m юпробивных фильтрующих материалов ФНИ-3 при Z = 2500 м7(чм); 5,УП1-фильтров ФЭ с противоуносными фильтрами при Z = 7200 мДч м), 9,1Х-фильтрующего материала ФВНР при Z = 5400 мДчм); iO,X-фильтрующего материала ФРНК при Z = 7000 мДч м)

Начальная запыленность наружного воздуха, согласно СН 245-71, в среднем за 1 сут не должна превышать 0,15 мг/м, а максимальная разовая-0,5 мг/м. В действительности концентрации пыли могут быть в некоторых случаях значительно больше, вследствие чего при выборе и расчете фильтров рекомендуется исходить из данных натурных исследований, а при их отсутствии учитывать показатели максимальной возможной запыленности, приведенной в табл. 4.3.

Начальную запыленность очищаемого рециркуляционного воздуха следует принимать по опытным данным. При отсутствии таких данных для расчета фильтров ее можно принимать равной ПДК пыли в рабочей зоне производственного помещения, где наличие этой пыли в очищаемом воздухе предполага-

4.2 Очистка приточного наружного и рециркуляционного воздуха 109 ТАБЛИЦА 4 3. ОБОБЩЕННЫЕ ПОКАЗАТЕЛИ ЗАПЫЛЕННОСТИ АТМОСФЕРНОГО ВОЗДУХА

Степень загрязнения воздуха

Характеристика местности

Среднесуточная концентрация пыли в воздухе, мг/м , до

Чистый Сельские местности и непромышленные

поселки

Слабо загрязненный Жилые районы промышленных городов

Сильно загрязненный Индустриальные районы промышленных

городов

Чрезмерно загрязненный Территории промышленных предприятий

с большими пылевыми выбросами

0,15

0,5 1

* В отдельных случаях концентрация пыли может быть более 3 мг/м.

ется в соответствии с технологией данного производства.

При очистке больших объемов воздуха (более 30 тыс.М/ч) с запыленностью до 0,5 мг/м и при повышенном содержании крупных фракций пыли (10 мкм и более) применяют масляные самоочищающиеся фильтры ФС, если по условиям эксплуатации допускается загрязнение воздуха парами замасливателя и является обязательным полное исключение выноса капель масла. При очистке в тех же условиях меньших объемов воздуха, особенно при необходимости исключения только выноса капель масла, применяют масляные ячейковые фильтры ФРБ, если этому не препятствует трудоемкость обслуживания этих фильтров. Из условия надежной отмывки панелей самоочищающихся фильтров максимальная начальная запыленность не должна превышать значений, приведенных в табл. 4.3. Область применения масляных фильтров может быть расширена использованием нелетучих замасливателей. При запыленности воздуха до 0,5 мг/м, а при наличии технико-экономического обоснования до 1 мг/м при очистке больших объемов воздуха могут быть использованы волокнистые фильтры типа ФР, а при очистке небольших объемов воздуха - ячейковые фильтры ФяУК и ФяУБ; фильтры данного типа воздух практически не замасливают. При запыленности менее 0,5 мг/м можно применять все виды сухих фильтров П1 и П класса эффективности, а при запыленности менее 0,15 мг/м - фильтры I класса эффективности.

Электрические фильтры можно применять во всем диапазоне возможной начальной запыленности атмосферного воздуха, а также для

очистки сравнительно мало запыленных воздушных выбросов, например от сварочных аэрозолей и тумана масел.

Все фильтры, перечисленные в табл. 4.2, применяются также для очистки воздуха, ре-циркулирующего в системах приточной вентиляции, кондиционирования воздуха и воздушного отопления, а фильтры ФРС-для очистки рециркуляционного воздуха только от волокнистой пыли при вентиляции текстильных и других аналогичных предприятий.

При большой начальной концентрации пыли иди при необходимости особо тщательной очистки воздуха применяют многоступенчатую очистку.

Распределение дисперсности атмосферной пыли, как правило, соответствует границе между IV и V группами классификационной номограммы, приведенной на рис. 4.2.

Ввиду того, что дисперсность меняется в сравнительно узких пределах, специально учитывать ее при выборе фильтров не следует, за исключением условий пыльных бурь или при расположении воздухозаборов на предприятиях с большими и плохо очищаемыми выбросами. В указанных условиях очистка должна проектироваться по индивидуальным методикам на основании данных, относящихся к проектируемому объекту.

Пример 4.3. Подобрать фильтры для санитарно-гигиенической очистки наружного воздуха, подаваемого в производственные помещения предприятия, расположенного в индустриальном районе промышленного города. Объем подаваемого воздуха Z = 6000 м/ч. Располагаемое давление вентиляционной системы-150 Па. Режим работы двухсменный-

16 ч. Фильтры должны быть регенерируемыми.

Решение. Начальная запыленность воздуха, согласно табл. 4.3, может быть принята равной 1 мг/м. Требования санитарно-гигиенической очистки, как правило, удовлетворяются фильтрами III класса эффективности. Учитывая небольшой объем очищаемого воздуха, можно применить ячейковые фильтры. Выбираем фильтры ФяР. При установке четырех фильтров площадью рабочего сечения 0,22 м каждый (см. табл. IV. 1 в приложении) удельная воздушная нагрузка составит 600/ (0,22-4) = 6818 м/(ч-м), при этом начальное сопротивление Н = 38 Па (см. рис. 4.3). Эффективность фильтров можно принять для заданной запыленности воздуха в среднем £ = 82 % (см. рис. 4.4)*.

Расчетная пылеемкость фильтра при увеличении сопротивления до 150 Па, т.е. на Н 150 - 38 = 112 Па по сравнению с начальным, определяется по рис. 4.4 и составляет 2420 г/м

Количество пыли, оседающей на фильтрах ФяР в 1 сут, составит 0,001-6000-0,82-16 = 78,72 г/сут. Продо.лжительность работы фильтра до достижения заданного сопротивления 2420/78,72 = 31 сут. Таким образом, регенерацию фильтра следует проводить через 31 день.

Б. Масляные воздушные фильтры

Пористые слои масляных фильтров для более надежного удержания уловленной пыли смачивают вязкими жидкостями-преимущественно нефтяными маслами разных сортов. По конструкции различают самоочищающиеся и ячейковые масляные фильтры.

Самоочищающиеся масляные фильтры представляют собой движущиеся в вертикальной плоскости фильтровальные панели, промываемые от уловленной в них пыли в заполненной маслом ванне, образующей основание фильтра.

Самоочищающиеся фильтры Кд (КдМ, КТ,

ФС) состоят из двух параллельных фильтровальных панелей, каждая из которых выполнена в виде непрерывной ленты из пружинно-стержневой сетки, натянутой между двумя

валами. Верхние валы-ведущие; они установлены в подшипниках и приводятся во вращение редукторным электроприводом. Перемещение панелей происходит в результате трения сеток о поверхность верхних валов. Нижние валы расположены в ванне с маслом, благодаря чему при перемещении панелей сетки промываются маслом. Фильтры выпускаются серийно харьковским заводом ВПО «Союзкондиционер».

Для облегчения эксплуатации самоочищающихся фильтров всех видов с пропускной способностью более 120 тыс. м/ч, а также с меньшей пропускной способностью при по-вышеной запыленности воздуха следует проектировать систему централизованного масло-снабжения, регенерации масел и удаления шлама (см. далее гл. 13).

Ячейковые масляные фильтры представляют собой металлические разъемные коробки, заполненные фильтрующим слоем, масляное покрытие которого периодически обновляют. Перед этим ячейку промывают для удаления ранее уловленной пыли.

Ячейковый фильтр ФяРБ состоит из рамки, заполняемой гофрированными плетеными проволочными сетками по ГОСТ 3826-82*, крышки, которая плотно вставляется в рамку и закрепляется в ней при сборке выштампован-ными зигами на боковых стенках, и установочной рамки, в которой ячейка закрепляется с помощью защелок. Сетки укладывают так, чтобы размер их ячеек убывал в направлении движения воздуха.

Ячейковый фильтр ФяВБ по конструкции подобен ФяРБ, заполняется винипластовыми гофрированными «сетками» (пленками) по ГОСТ 15967-70*. Фильтры ФяВБ можно использовать также в незамасленном состоянии. Сухие фильтры регенерируют промывкой в воде, что облегчает их эксплуатацию. Не рекомендуется применять сухие фильтры этого типа в условиях, когда на них передаются толчки и вибрация.

Фильтры ФяРБ и ФяВБ, а также ФяУБ, ФяУК, ФяПБ выпускаются предприятием УС-319/56. Все эти фильтры можно монтировать в плоские и V-образные панели. Для
