Если параметры воздуха, который во избежание конденсации влаги должен удаляться системой общей вытяжки при температуре t, изображаются на / - (/-диаграмме точкой, лежащей выше линии процесса ассимиляции теплоты и влаги в помещении, то теплоты в помещении недостаточно и следует проектиро вать продувку верхней зоны подогретым воздухом или установку под покрытием приборов отопления для нагревания воздуха верхней зоны (последнее целесообразно только при необходимости небольшого подогрева воздуха верхней зоны и не может быть использовано для теплого периода года).

При устройстве укрытий (например, типа завес) во избежание конденсации водяного пара и образования капель на потолке помещения над оборудованием, выделяющим влагу, внутри укрытий также следует проектировать продувку верхней зоны горячим воздухом или подогрев воздуха путем установки приборов отопления.

2.8. РАСЧЕТ ПРОДУВКИ УКРЫТИЙ И ВЕРХНЕЙ ЗОНЫ ПОМЕЩЕНИЙ ГОРЯЧИМ ВОЗДУХОМ

Для определения необходимости продувки внутри укрытий рассчитывают параметры воздуха, удаляемого из них местными отсосами:

а) при отборе воздуха под укрытием на отметках, не превышающих 2 м от пола,

AflfL« = Afi?p.3 + (1 -/)g;„- 103)/GL«; (2.50)

Ам.и = Ар.з + (1 -p)Q:IG.., (2.51)

б) при отборе воздуха под укрытием из верхней зоны

Ам.в = Ай?„б + (1 -/)С;л- 10VGm.u; (2.52)

АСв = Доб + {1-/)е7С1..в, (2.53)

где Дй?м „, Д/„.„ и Дй?.з, связывающие эффекты

по влаге, г/кг, и теплоте, кДж/кг, при отборе воздуха местными отсосами соответственно из нижней и верхней зоны помещения; G и g-выделения влаги, кг/ч, и теплоты, кДж/ч, внутри укрытия; коэффициент прорыва теплоты и влаги из укрытия в помещение; С„ „ и Gm 3 - количества воздуха, удаляемого из нижней и верхней зоны помещения, кг в 1 ч.

Зная величины связывающих эффектов по влаге и теплоте, находят на / - (/-диаграмме точки, которые характеризуют параметры воздуха, отбираемого местными отсосами из рабочей и верхней зон помещения. Эти точки

могут находиться как на линии общего процесса ассимиляции теплоты и влаги в цехе, так и ниже или выше ее. По найденным точкам может быть построен процесс ассимиляции теплоты и влаги внутри укрытий и определена необходимость продувки их горячим воздухом.

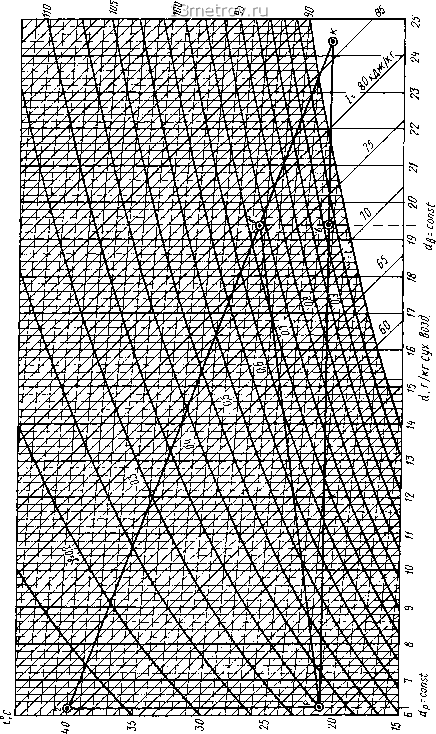

в качестве примера приведем ход расчета продувки укрытия в случае, когда в него отбирается воздух с параметрами рабочей зоны (рис. 2.12):

1) по формулам (2.50) и (2.51) определяют связывающие эффекты по влаге и теплоте внутри укрытия

А(/;,р = Ас?„.и - А(/р., = (1 -p)g;v ioVGm.„; А/;,р = a;l« - А/р.з = (1 -p)QiG.;

2) по величине s = бУвл строят на / - (/-диаграмме линию процесса ассимиляции внутри укрытия, принимая за ее начало точку р, характеризующую параметры воздуха в рабочей зоне;

3) зная величины А/у,р и At/p, находят на линии процесса точку в, характеризующую параметры воздуха, удаляемого из укрытия;

4) по формуле (2.49) определяют необходимую температуру удаляемого из укрытия воздуха fyjp, для чего в формулу вместо следует подставить среднюю температуру воздуха в помещении

?ср = (р., + укр)/2;

5) наносят на линию = const точку в, характеризующую температуру, соответствующую определенной по формуле (2.49); точка в характеризует необходимые параметры отработанного воздуха и, если она лежит выше точки в, как в данном случае, следует предусматривать продувку;

6) задавшись температурой продувочного воздуха, равной, например, 40°С, наносят на линию (/р = const точку г, выражающую его параметры;

7) проводят линию процесса ассимиляции для продувочного воздуха из точки г через точку в до пересечения с линией ассимиляции по вентиляционному воздуху, проходящей из точки р через точку в (точка пересечения на рис. 2.12 обозначена буквой к);

8) определяют требуемый расход продувочного воздуха, кг/ч, зависящий от отношения длины отрезка [вк] к длине линии [ гк],

Gt = С„.„[вк]/[г/с];

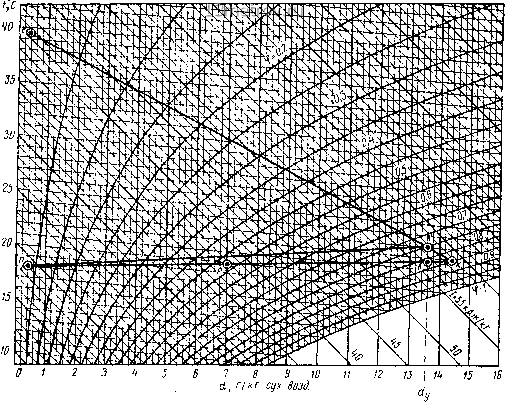

9) ВЫЧИСЛЯЮТ расход вентиляционного Рис. 2 13. Ход расчета продувки верхней зоны поме-

воздуха, tr/ч, входящего под укрытие,

С» = см н - G,;

при наличия продувки расход воздуха, удаляемого местным отсосом, остается неизменным;

10) определяют расход теплоты, кДж/ч, на подогрев продувочного воздуха

Линия рв на рис. 2.12 представляет собой линию процесса ассимиляции влаги и теплоты смесью продувочного вентиляционного воздуха.

Продувку верхней зоны помещения для предотвращения конденсации влаги рассчитывают по схеме процесса, приведенного на рис. 2.13:

1) на пересечении линии d„ - const, соответствующей расчетным параметрам Б для холодного периода года, с линией выбранной температуры притока наносят точку п, харак-

щения на /-диаграмме

теризующую параметры приточного воздуха;

2) исходя из отношения 8 = Q/G, проводят из точки п линию ПК процесса ассимиляции теплоты и влаги;

3) на линию процесса наносят точку р, характеризующую параметры воздуха в рабочей зоне; эти параметры должны соответствовать требованиям санитарных норм;

4) определяют связывающий эффект, г/кг,

Adp 3 = 4,.з - d„p;

5) вычисляют расход приточного воздуха, кг/ч, по формуле (2.46);

6) зная расход воздуха, удаляемого местными отсосами из зоны с отметками ниже 2 м от пола, получают расход воздуха, кг/ч, удаляемого из верхней зоны

= G - G„;
