ТАБЛИЦА П.З. КОНСТРУКТИВНЫЕ РАЗМЕРЫ, ММ, ВОЗДУХОНАГРЕВАТЕЛЕЙ КСкЗ-11 И КСкЗ-12

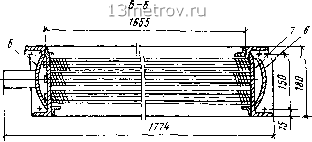

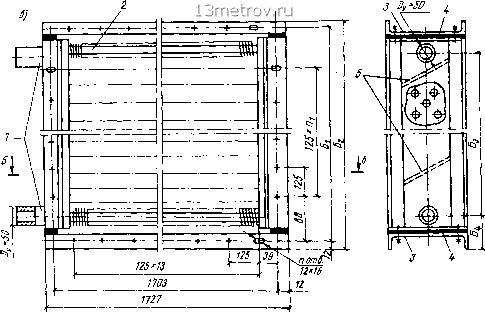

(РИС. П. 1,6)

Обозначение						Количество
						шагов	отверстий и
КСкЗ-11-02АХЛЗ	1003	1051	1075		81,5

КСкЗ-12-02АХЛЗ

1503 1551 1575 1392

91,5

разделяются на семь типоразмеров-с № 6 по № 12.

Воздухонагреватели состоят из биметаллических теплообменных элементов, трубных решеток, крышек с перегородками и боковых щитков. Теплообменный элемент выполнен из определенного количества теплопередающих трубок в зависимости от модели и типоразмера воздухонагревателя. Воздухонагреватели КСкЗ и КПЗ имеют три ряда трубок по направлению воздуха, а КСк4 и КП4-четыре.

Теплопередающая трубка изготовляется из двух трубок, насаженных одна на другую: внутренняя трубка-стальная наружным диаметром 16 мм с толщиной стенки 1,2 мм, наружная трубка ~ алюминиевая с накатным на ней ореб-рением, Теплопередающие трубки своими конусами вварены в трубчатые решетки с поперечным шагом между трубками 41,5 мм, продольным шагом 36 мм.

У воздухонагревателей КСкЗ и КСк4 к трубчатым решеткам привариваются крышки, образуя распределительно-сборные коллекторы. Одна из крышек глухая, другая имеет два патрубка для подвода и отвода теплоносителя, многоходовое движение которого организуется с помощью перегородок, устанавливаемых в распределительно-сборных коллекторах. Воздухонагреватели КСкЗ и КСк4 следует устанавливать с горизонтальным расположением теплопередающих трубок.

У воздухонагревателей КПЗ и КП4 в крышках, приваренных к трубным решеткам,

имеются патрубки для подвода пара и отвода конденсата. Воздухонагреватели с № 6 по 10 снабжены одним патрубком для подвода пара и одним патрубком для отвода конденсата, а воздухонагреватели № 11 и № 12-двумя патрубками для подвода пара и одним патрубком для отвода конденсата. Воздухонагреватели КПЗ и КП4 одноходовые и устанавливаются с вертикальным расположением теплопередающих трубок и патрубков. При этом патрубки для отвода пара должны быть сверху, а патрубок для отвода конденсата-снизу.

В воздухонагревателях КСкЗ, КСк4, КПЗ, КП4 боковые щитки крепятся к торцам трубных решеток болтовыми соединениями. Между щитками и трубными решетками устанавливаются уплотнительные прокладки. Продольные края боковых щитков и трубных решеток отогнуты так, что образуются фланцы с отверстиями для присоединения калориферов к элементам отопителъно-вентиляционных систем. Присоединительные отверстия располагаются с единым шагом 125 мм.

Пример условного обозначения КСкЗ-5-02АХЛЗ, ТУ 22-5757-84; КП46-СК-01АУЗ, ТУ 22-5756-84:

КСкЗ и КП4-щифр модели;

5 и 6-номер типоразмера;

СК - теплообменный элемент;

01А и 02А-модификация конструкции;

ХЛ и У-климатическое исполнение;

3-категория размещения согласно ГОСТ 15150-69*.

ТАБЛИЦА II.4 НОМЕНКЛАТУРА И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВОЗДУХОНАГРЕВАТЕЛЕЙ КСк4

Обозначение	Площадь поверхности теплообмена со стороны воздуха F,		Площадь сечения,			Число ходов для движения теплоносителя	Длина тепло-передающей трубки /, м	Масса, кг, не более
		фронтального /»	для прохода теплоносителя	патрубка /„	распределительно-сборных коллекторов/.
КСк4-6-02АХЛЗ	17,42	0,267					0,53
КСк4-7-02АХЛЗ	21,47	0,329					0,655
КСк4-8-02АХЛЗ	25,52	0,392	0,001112	0,001006	0,0022		0,78
КСк4-9-02АХЛЗ	29,57	0,455					0,905
КСк4-10-02АХЛЗ	37,66	0,581					1,155
КСк4-11-02АХЛЗ	110,05	1,66	0,00341	0,002205			1,655
КСк4-12-02 АХЛЗ	166,25	2,488	0,005151	0,002205	0,0022		1,655
