1.2.2. Вентиляторы крышные осевые

Крышные осевые вентиляторы (табл. 1.31) могут применяться только в децентрализован-

ных установках общеобменной вытяжной вентиляции без сети воздуховодов (при статическом давлении р = 0). Габаритные и установочные размеры приведены в табл. 1.32.

ТАБЛИЦА 1.31. ТЕХНИЧЕСКИЕ ДАННЫЕ КРЫШНЫХ ОСЕВЫХ ВЕНТИЛЯТОРОВ

Показатель

Номер вентилятора

3100	6000	12600
4АА63В4	4А71А4	4А80А4
1М 3681	1М 3681	1М 3681
0,37	0,55
1365	1390	1420

Максимальная производительность вентилятора при ра-брте без сети воздуховодов (при р = 0), м/ч Потребляемая мощность, кВт Двигатель: тип

И9Полнение по способу монтажа

(ГОСТ 2479-79)

мощность, кВт

частота вращения, об/мин

ТАБЛИЦА I 32 ОСНОВНЫЕ ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ, ММ, СТАЛЬНЫХ КРЫШНЫХ ОСЕВЫХ ВЕНТИЛЯТОРОВ

8ОТ3022

Номер вентилятора				Масса, кг
	1150
	1310		1000
	1570	1000	1260

ПРИЛОЖЕНИЕ II

ВОЗДУХОНАГРЕВАТЕЛИ (КАЛОРИФЕРЫ)

пл. ВОЗДУХОНАГРЕВАТЕЛИ

БИМЕТАЛЛИЧЕСКИЕ СО СПИРАЛЬНО-НАКАТНЫМ ОРЕБРЕНИЕМ

Воздухонагреватели (калориферы) биметаллические со спирально-накатным оребрением типов КСкЗ, КСк4, КПЗ-СК и КП4-СК предназначены для нагревания воздуха в системах воздушного отопления, вентиляции, кондиционирования и сушильных установках. Воздух, поступающий в воздухонагреватели, по предельно допустимой концентрации вредных веществ должен соответствовать ГОСТ 12.1.005-88, не должен содержать липких веществ и волокнистых материалов, запыленность не должна превышать 0,5 мг/м.

В качестве теплоносителя в воздухонагревателях КСкЗ и КСк4 может использоваться горячая вода (или перегретая) с температурой до 180°С и рабочим избыточным давлением до 1,2 МПа, удовлетворяющая требованиям СНиП 2-04.07-88. Теплоносителем в воздухонагревателях КПЗ-СК и КП4-СК является пар с рабочим избыточным давлением до 1,2 МПа и температурой 190°С. Воздухонагреватели соответствуют ГОСТ 27330-87*. КСкЗ и КСк4 выпускаются по ТУ 22-5757-84, КПЗ и КП4-по ТУ 22-5756-84.

Воздухонагреватели изготовляют двух моделей: КСкЗ и КПЗ-средняя модель, КСк4 и КП4-большая модель.

В зависимости от присоединительных размеров воздухонагреватели каждой модели под-

ТАБЛИЦА11.1. НОМЕНКЛАТУРА И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВОЗДУХОНАГРЕВАТЕЛЕЙ КСкЗ

Обозначение	Площадь поверхности теплообмена со стороны воздуха F, м		Площадь сечения,			Число ходов для движения теплоносителя	Длина тепло-передающей трубки /, м	Масса, кг, не более
		фронтального	для прохода теплоносителя	патрубка	распределительно-сборных коллекторов/к
КСкЗ-6-02АХЛЗ	13,26	0,267					0,53
КСкЗ-7-02АХЛЗ	16,34	0,329					0,655
КСкЗ-8-02АХЛЗ	19,42	0,392	0,000846	0,001006	0,00172		0,78
КСкЗ-9-02АХЛЗ	22,5	0,455					0,905
КСкЗ-10-02АХЛЗ	28,66	0,581					1,155
КСкЗ-11-02АХЛЗ	83,12	1,66	0,002576	0,002205			1,655
КСкЗ-12-02 АХЛЗ	125,27	2,488	0,003881	0,002205	0,00172		1,655

ТАБЛИЦА II.2. КОНСТРУКТИВНЫЕ РАЗМЕРЫ, ММ, ВОЗДУХОНАГРЕВАТЕЛЕЙ КСкЗ-6-КСкЗ-10

		(РИС.	II.1, а)
Обозначение					Количество
					шагов я,	отверстий п
КСкЗ-6-02АХЛЗ
КСКЗ-7.02АХЛЗ
КОсЗ-8-02АХЛЗ
КСкЗ-9-02АХЛЗ				1025
КС1СЗ-10-02АХЛЗ	1155	1203	1227	1275

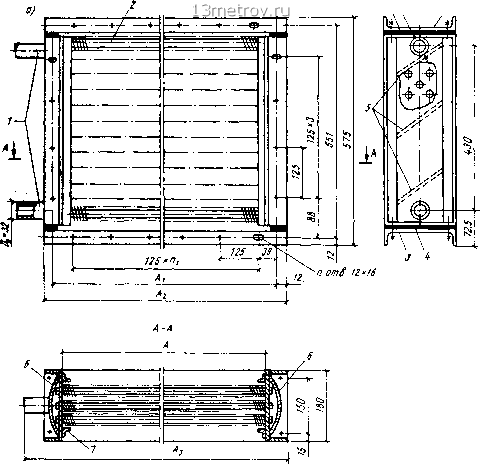

Рис. II.1. Калориферы КСкЗ-6-02ХЛЗА - КСкЗ-10-02ХЛЗА (а) и КСкЗ-11-02ХЛЗА и КСкЗ-12-02ХЛЗА (б) i-патрубки для подвода и отвода теплоносителя; 2-теплопередаюшая трубка теплообменного элемента, 3 боковые шитки, 4-уплотяительные прокладки; 5 - перегородки в распределительно-сборных коллекторах; б крышка; 7-трубная решетка
