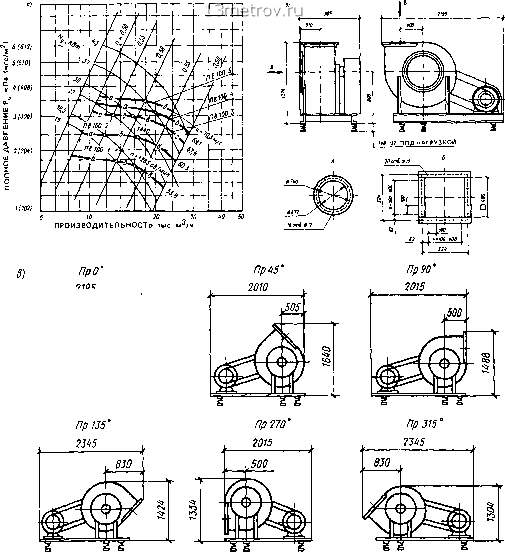

Рис 124 Вентилятор пылевой В ЦП6-45-8 (исполнение 6) е. «{лздтамнмйгаая xaijaKxeqHCTHKa б и «-габаритные и присоединительные размеры 12. ВЕНТИЛЯТОРЫ КРЫШНЫЕ 1.2.1. Вентиляторы крышные радиальные Сводный график характеристик крышных радиальных вентиляторов приведен на рис. 1.25. Вентиляторы № 4; 5; 6,3 изготовляют в не-виброизолированном исполнении с колесом, насаженным непосредственно на вал дви1 ателя. Разработаны эти вентиляторы с двумя вариантами рабочих колес: с плоскими лопатками. имеющими угол выхода 45°, и гнутыми лопатками с углом выхода 25°. Вентиляторы ВКР № 8 и 12,5 изготовляют в виброизолированном исполнении, причем № 8-с колесом, насаженным на вал двигателя, а № 12,5-с ременным приводом. Технические данные вентиляторов приведены в табл. 1.29, основные габаритные и установочные размеры вентиляторов общего назначения (стальных)-в табл. 1.30, коррозионно-стойких вентиляторов из титановых сплавов-на рис. 1.26. 500 т  0915 г S i S 6 7 t яю ПРОИЗВОДИТЕЛЬНОСТЬ, тыс мЗ/ч  8отв.0П Рис. 1.25. Аэродинамические характеристики крышных радиальных вентиляторов / ВКР4,00 25 6, 2-ВКР5,00 256, i-BKP6..%256, -ВКР4,(Ю45 6, 5-ВКР5,00 45 6, б-ВКР6,30 45 6 и ВКРТб.ЗО 45 6, 7-ВКР8,00, 8 ВКР12,50 Рис 1.26. Вентилятор крышный радиальный корро-зионностойкий из титановых сплавов ВКРТ6,30.45.6 ТАБЛИЦА 1.29. ТЕХНИЧЕСКИЕ ДАННЫЕ КРЫШНЫХ РАДИАЛЬНЫХ ВЕНТИЛЯТОЮВ Вентилятор Двигатель
ТАБЛИЦА 1.30 ОСНОВНЫЕ ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ, ММ, СТАЛЬНЫХ КРЫШНЫХ ВЕНТИЛЯТОРОВ ВКР4,00, ВКР5,00 И ВКР6,30 (НЕВИБРОИЗОЛИРОВАННЫХ) И ВКР8,00 И ВКР12,50 (ВИБРОИЗОЛИРОВАННЫХ) ВКР4,00-ВКР6 30 ПЛАН РАСПОЛОЖЕНИЯ УСТАНОВОЧНЫХ и ПРИСОЕДИНИТЕЛЬНЫХ ЭЛЕМЕНТОВ  П БОЛТОВ d ДЛЯ ПРИ- СОЕДИНЕНИЯ КЛАПАНА или ВОЗДУХОВОДА ОТВ 014 ПОД ЗАКЛАДНЫЕ БОЛТЫ ВКР в.ОО - ВКР 12,В0  ПЛАН РАСПОЛОЖЕНИЯ УСТАНОВОЧНЫХ и ПРИСОЕДИНИТЕЛЬНЫХ ЭЛЕМЕНТОВ
8 ПАЗОВ 15x20 ПОД  ЗАКЛАДНЫЕ БОЛТЫ П БОЛТОВ d ДЛЯ ПРИСОЕДИНЕНИЯ КЛАПАНА ИЛИ ВОЗДУХОВОДА
В настоящее время серийно не выпускаются 0 ... 94 95 96 97 98 99 100 ... 137 |
