Главная » Публицистика 0 ... 4 5 6 7 8 9 10 ... 137 мую 10-20-21 и находят участок XII, ограниченный ломаной 17-20-21-17. Для определения границ участков IX, XI и XIII необходимо построить кривую первой рециркуляции 22-23, переменная величина удельной энтальпии которой определяется из уравнения Л=Л+(Л-Л)!-"-°~-!. (15.22) где J„ и fifg - граничные величины удельной энтальпии и влагосодержания воздуха, слева и справа от которых на J - й?-диаграмме находятся соответственно параметры наружного и рециркуляционного воздуха, экономически оправданные к применению; й?-минимальные удельная энтальпия и влагосодержание воздуха за тепловлагообменным аппаратом кондиционера; Jp, й?р - максимальные удельная энтальпия и влагосодержание рециркуляционного воздуха; J„-максимальное влагосодержание приточного воздуха. Пересечения граничной кривой 22-23 с прямой 10-20-21 в точке 24 и прямой 5-19 в точке 23 выделяют XI участок, оконтуренный 19-23-24-20-19; участок IX образуется ломаной 22-23-5-15 22, а участок ХШ-ломаной 22-21-20-24-22. При любых параметрах наружного воздуха на кривой 22-24 потребление холода остается неизменным, что позволяет переключать СКВ с режима IX на режим XI или XIII и обратно в зависимости от температур холо-доносителя до и после воздухоохладителя. Оптимальный режим обработки воздуха выбирают в зависимости от положения на J - (/-диаграмме точки, характеризующей в данный момент состояние наружного воздуха, руководствуясь табл. 15.6. Для упрощения системы автоматического управления СКВ применяют следующее упрощение схемы обработки воздуха: границы участка XIII расширяются до пределов, ограниченных ломаной 14-15-22-21-20-24-10-14, за счет включения в него части участков VIII и IX; границы участка XI расширяются до пределов ломаной 1-5-10-24-20-19-1 за счет включения части участков VIII и IX. В прямоточных системах обработка воздуха по оптимальному режиму существенно упрощается. Схема регулирования СКВ на рис. 15.8 построена в предположении постоянства производительности системы и выделений теплоты и влаги в помещении. Если выделения теплоты в помещении изменяются пропорционально выделениям влаги, то схема может быть применена при переменной производительности СКВ. 15.3.3. Центральные многозональные системы кондиционирования воздуха Центральные многозональные СКВ применяют для обслуживания больших помещений, на площади которых неравномерно размещено оборудование, а также для обслуживания нескольких сравнительно мелких помещений. Они более экономичны, чем отдельные системы для каждой зоны или каждого помещения, хотя с их помощью не может быть достигнута такая же степень точности поддержания одного из двух заданных параметров (относительная влажность или температура), как при отдельных СКВ. Если рециркуляция воздуха недопустима, то применяют центральную прямоточную многозональную СКВ (рис. 15.10, а), которая в теплый период года может поддерживать в точках установки датчиков температуру воздуха с минимальными отклонениями от заданных величин. При этом удельная энтальпия, влагосодержание и относительная влажность могут существенно отклоняться от заданных при изменении количества влаги, поступающей в воздух помещения. На рис. 15.10,6 показано, что в теплый период года датчики в помещениях могут быть настроены на разные температуры воздуха от ha ДО ti„, при этом неизбежны различные величины относительной влажности-от до Ф1„, а в зимнее и переходное время года соответственно при температурах от ?iia до относительные влажности будут от фц до фиш- В тех случаях, когда допустимо применение рециркуляции, сооружают центральные многозональные системы, работающие, как правило, по двухвентиляторной схеме (рис. 15.11) с переменными объемами наружного и рециркуляционного воздуха, с одним или двумя рециркуляционными каналами (второй рециркуляционный канал применяется редко и на схеме показан пунктиром). В многоэтажных зданиях устройство общей рециркуляции часто неосуществимо в связи с недостатком площади для прокладки каналов ВЫТЯЖКА

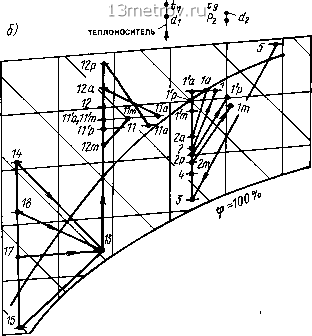

П111111 ТЕПЛОНОСИТЕЛЬ o- --- ТЕПЛОНОСИТЕЛЬ I j /4" -----V7----"4 ПВ ЛШ-  Рис. 15.10. Центральная прямоточная многозональная система кондиционирования воздуха, работающая полностью на наружном воздухе а схема системы; б-построение на J rf-диаграмме процессов приготовления воздуха Примечание. Воздухонагреватель СПЗ, клапаны К8 и К9 устанавливаются в районах Крайнего Севера для предупреждения замерзания воздухоподогревателя первого подогрева. K1l\ РВВ t zzzzz/uztH Ltzz Д1 \ кг a av  K1tn
 ТЕПЛОНОСИТЕЛЬ /7/Г ТЕПЛОНОСИТЕЛЬ о:- - T2 ПВ ХОЛОДНАЯ ВОДА   Рис. 15 11. Центральная многозонэ 1ьная двухвентитяторная система кондиционирования воздуха, работающая с рециркуляцией по одному или по двум каналам (второй канал показан пунктиром) а-схема системы, б построение процессов на J- (/-диаграмме при работе с одним первым рециркуляционным каналом, «-то же, при работе с дв}мя реиирь>1яиионными каналами Примечание Воздухонагреватель СПЗ и клапан К9 устанавливаююя в районах Крайнего Севера для предупреждения замерзания воздухоподогрева гелей первого подогрева 0 ... 4 5 6 7 8 9 10 ... 137 |
|||||||||||
