Т)й ф Приточный 1 >---¥-> воздух

О удаляемый воздух

у. удаляемый воздух

Рис. 21.4. Принцийиальные схемы СУПТ без подогрева промежуточного теплоносителя (а) и с подогревом (5)

снижении температуры воздуха перед воздухонагревателем в нерабочее время ниже 2-3°С. Защита ог инееобразования на теплообменной поверхности ТУБ вытяжных установок предусматривается открытием клапана 4 по сигналу датчика перепада давлений .5 в вытяжном канале и пропуском части промежуточного теплоносителя в обвод ТУБ вытяжных установок.

На рис. 21.4,6 приведена принципиальная схема СУПТ с подогревом промежуточного теплоносителя. Поддержание температуры приточного воздуха обеспечивается постепенным закрытием клапана 9 при повыщении температуры приточного воздуха по сигналу датчика температуры 8 и открытием клапана б, если температура приточного воздуха продолжает расти. Для систем, в которых предусматриваются индивидуальные регулирующие клапаны у каждого ТУБ притонных установок, поддерживается температура промежуточно! о теплоносителя с коррекцией по температуре наружного воздуха; при повышении температуры приточного воздуха по сигналу датчика 8 закрывается клапан I. Защита промежугоч-ного теплоносителя от замерзания и инееобра-

зования в ТУБ вытяжных установок аналогична схеме на рис. 21.4, а.

21.2.4. Инженерный метод расчета СУПТ

Для выполнения теплотехнического расчета СУПТ имеется автоматизированная программа расчета СУТ-2 для ЕС ЭВМ в системе ОС. Программа хранится в МНИИТЭП (Московском научно-исследовательском и проектном институте экспериментального проектирования). Автоматизированная программа, повышая точность расчета и сокращая трудоемкость проектирования, позволяет рассчитывать СУПТ с подогревом и без подогрева промежуточного теплоносителя, проводить многовариантное проектирование, выбирать оптимальную по экономической эффективности систему утилизации, определять часовую и годовую экономию тепловой энергии.

МНИИТЭП (д-р техн. наук М.Я. Поз и канд.техн.наук В. И. Сенатова) разработан также графоаналитический метод расчета СУПТ, приведенный в серии 904.02.26-86 «Системы вентиляции зданий с утилизацией теплоты удаляемого воздуха в жидкостно-воздушных теплоутилизаторах с промежуточным теплоносит елем».

Для СУПТ с одиночными установками или группами приточных и вытяжных установок с близкими начальными параметрами воздуха в каждой группе (разница температур до 10С и.!1и отн(китсльной влажности до 20%), а также для ориентировочных расчетов и расчетов на стадгш проект допускается пользоваться упрощенным графоаналитическим методом.

Упрощенный графоаналитический метод расчета СУПТ без по/согрева промежугочного теплоносителя. Теплотехнический расчет выполняется в такой последовательности.

1. Выбирают параллельную или последовательно-параллельную (рис. 21.5) схему присоединения ТУБ группы т приточных и группы п вытяжных установок к циркуляционному контуру промежуточного теплоносителя.

2. Задается тип теплоутилизаторов, их количество во фронтальном сечении ТУБ, схема обвязки по теплоносителю.

Число рядов трубок п в ТУБ по глубине принимается в зависимости от степени суро-

приточный воздух

Ш2

удаляемый воздух

прчточный воздух .

О.CP ЗН1 \у \ WHS

удаляемый воздух

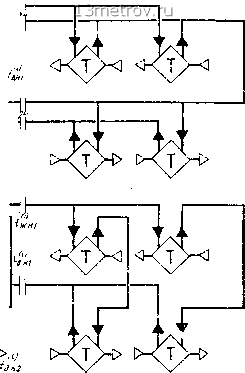

Рис 21 5 Схемы lupa июльжло (j) и последоваге 1ьно параллельного (6) присоединения ТУБ к циркуляционному контуру

воет и наружною климата т в холодный период года равным 8-9 рядам при т > - 5000 С ч, 10 12 рядам трубок при - 5000 >г > - - 26000 С ч и 1Ъ рядам i рубок при х< < - 26000 С ч

Величина т определяется по формуле

I - t\T с" l2I 3)

где х"- длитeJIьнocт ь оюпительною периода ч, /„""-средняя темп1;рат>ра наружного воздуха за огопи1ельный период С

3 Площадь живою сечения по гсилоноси-телю/ж, фронтального сечения по воздухуЛ*фр-поверхности нагрева Я д,1я каждого 1>Ь принимают по данным для воздхона! рев.:.гелей, выбранных в качестве теп 1о>тю1изаторов.

4 Средние параметры д..1я группы т приточных и и вытяжных установок

вы1. в*н2 средние начальные земпераз урь1 приточного и удаляемою возд>ха. С,

Фпн2 средняя начальная относительная влажное!ь удаляемого воздуха, %,

1-/2 средняя начальная энтальпия удаляемою воздуха, кДж/кг

5 Среднюю температуру двух потоков воздуха tl определяют по фopмyJIe

(214)

где tl**" наименьшая величина из начальных температур приточною воздуха для т приточных установок, °С

6 Ьыбирают вид теплоносителя при tj* < < UC-водный раствор хлористою кальция, при 5s 12"С-воду

7 Оптимальное оiношение водяных эквивалентов потоков воздуха и тештоносителя

для ТУБ приточных усыновок определя-ю1 по формуле

H-V" =- 0,55 -f и,4

- 0,006 (фна-ЗО), (21 5)

где IG,, и IC.i-суммарные расходы приточного и удаляемого воздуха, кг/ч.

8. Расход промежуточного теплоносителя в системе вычисляют по формуле

G, = IG.iC./m"c,, (21.6)

где с,, - теплоемкость воздуха и теплоносителя.

9. Расход теплоносителя для каждой приточной Gi\ и вытяжной 0*2 установки определяют по формуле

G = GGJ1:G,, (21.7)

где G,", IG,~ массовый расход одной приточной и общий расход всех приточных установок или массовый расход одной вытяжной и общий расход всех вытяжных установок, кг/ч.

10. Скорость движения теплоносителя в трубках теплоутилизаторов каждой приточной wf и вытяжной wf установки, среднее значение скорости для п вытяжных, а также при теплоносителе воде для т приточных установок вычисляют по формулам:

w" = т-г; (21.8)

3600/i

1С? 360014

(21.9)

гдеплощадь живого сечения, м, прохода по теплоносителю /-го ТУБ или суммарная для п вытяжных установок либо для т приточных установок.

Если w* > 1,5 м/с, то принимается равным единице и расчет повторяется по формулам (21.6) и (21.7).

П. Массовую скорость движения воздуха во фронтальном сечении каждой приточной (1>р)фр1 и вытяжной (груфр.г, среднее значение для п вытяжных установок (ир)ф.2, а также при теплоносителе воде (ир)ф1 для ш приточных установок определяют по формулам:

{v9tp = T7:- (21.10)

3600/i>

(21.11)

где j, Sp-площадь фронтального сечения, м, /-го ТУБ или суммарная площадь ТУБ для п вытяжных или т приточных установок; G*J, SG-массовый расход, кг/г, /-го ТУБ либо общий расход ТУБ для п вытяжных или т приточных установок.

12. Безразмерный параметр для каждого ТУБ приточной Fo/ и вытяжной Foj** установки вычисляют по формуле

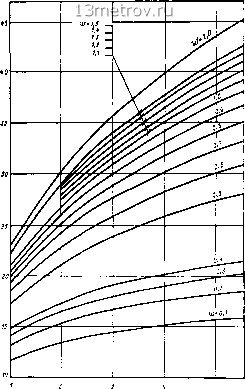

Рис. 21.6. Определение коэффициентов теплопередачи К воздухонагревателей КТЦ-3 двухрядных (раствор CaClj).

Fo<" =

3,6K<F<"

(21.12)

где /с"-находят по рис. 21.6-21.8 при соответствующих значениях w* и (fp/J,; при теплоносителе воде К** находят по данным для воздухонагревателей, выбранных в качестве теплоутилизаторов; с-удельная теплоемкость воздуха, кДж/(кг-°С); /С", G"-соответственно коэффициент теплопередачи, Вт/ /(м °С), площадь поверхности нагрева, м, и массовый расход воздуха, кг/ч, каждой приточной и вытяжной установки.

13. Отношение водяных эквивалентов потоков для ТУБ вытяжных установок будет равно:

G. С

(21.13)

14. Общий относительный перепад температур 9* для условных установок с объемным
