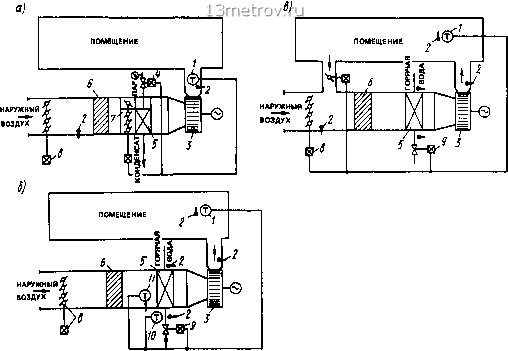

Рис 19.1. Приточио-вентиляционные установки с теплоносителем паром (а), теплоносителем водой (б) и рециркуляцией (в)

/ регулятор температуры воздуха, г-термометр, J-вентилятор, -двухпозициоиный клапан, 5 воздухонагреватель, 6 фильтр, 7 ж 8 сдвоенный и приемный воздушные клапаны с исполнительным механизмом, Р-регулирующий клапан, Ю я II датчики защиты воздухонагревателя соогвеютвсн-но по температуре теплоносителя и наружного во1духа

Примечание. Измерения температуры горячей воды до воздухонагревателей и водоподогревателей, давления пара до воздухонагревателей, температуры холодной воды, поступающей и уходящей в систему холодоснабжения, а также температуры наружного воздуха для нескольких систем, оборудование и кондиционеры которых расположены в одном помещении, рекомендуется производить по одному общему прибору, но следует предусматривать отдельные приборы для контроля температуры теплоносителя на каждом обратном трубопроводе,

г) в абонентских тепловых вводах с элеваторами (рис. 19.2) и насосным подмешиванием-температуры и давления воды в подающем трубопроводе тепловой сети, температуры воды на входе и выходе из системы отопления, давления воды до и после элеваторов и насосов и давления сетевой воды в обратном трубопроводе;

д) в абонентских тепловых вводах с без-злеваторным присоединением - температ уры в подающем и обратном трубопроводе теплосети, давления воды на входе и выходе из системы отопления, температуры обратной воды из системы отопления;

е) в абонентских вводах с независимым присоединением системы отопления через во-

доводяной подогреватель-температуры и давления воды в подающем и обратном трубопроводах тепловой сети, температуры воды в системе отопления после подогревателей, давления обратной воды в системе отопления до насосов, температуры и давления обратной воды с системе отопления после насосов;

ж) в абонентских вводах пара-температуры и давления пара в тепловой сети и давления пара в системе отопления;

з) в системах горячего водоснабжения с

л в МЕСТНУЮ СИСТЕМУ ГОРЯЧАЯ ВОДА из ТЕПЛОСЕТИ V ОТОПЛЕНИЯ

ОБРАТНАЯ ВОДА В ТЕПЛОСЕТЬ

®

из МЕСТНОЙ

СИСТЕМЫ

ОТОПЛЕНИЯ

Рис 19.2 Тепловой ввод с элеватором

/ манометр, г-термометр, 3 регулятор расхода воды в системе отопления, 4 элеватор, 5 регулятор давления (подпора) в обратном трубопроводе системы отопления

в СИСТЕМУ ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ

из ВОДОПРОВОДА

ЦИРКУЛЯЦИОННАЯ

ГОРЯЧАЯ ВОДА

ТЕПЛОСЕТИ

ЗL • в СИСТЕМУ

ОБРАТНАЯ ВОДА

ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ

ИЗ МЕСТНОЙ СИСТЕМЫ

в ТЕПЛОСЕТЬ

ОТОПЛЕНИЯ

Рис. 19.3. Системы горячего водоснабжения с емким или скоростным пароводяным подогревателем (а) и с непосредственным водоразбором (б)

/-манометр; 2 регулятор температуры горячей воды; J-термометр; 4- водоподогреватель; 5-конденсатоогводчик

емкими и скоростными пароводяными подогревателями (рис. 19.3,а)-давления пара на входе в подогреватель, температуры и давления водопроводной воды перед подогревателем, температуры воды, выходящей из подогревателя, температуры циркуляционной воды;

и) в системах горячего водоснабжения с водоводяными подогревателями - температуры и давления воды в подающем и обратном трубопроводах тепловой сети, температуры и давления водопроводной воды, температуры воды, выходящей из подогревателя, температуры циркуляционной воды и температуры воды между ступенями подогревателей;

к) в системах горячего водоснабжения с непосредственным водоразбором (рис. 19.3,6)-температуры и давления горячей воды в тепловой сети и температуры воды в системе горячего водоснабжения после смесительного клапана;

л) в системах горячего водоснабжения с открытым баком при теплоносителе паре-давления пара перед змеевиком, температуры горячей воды в баке, температуры водопроводной воды.

Все системы горячего водоснабжения следует оснащать приборами для учета расхода воды, устанавливаемыми на ответвлениях водопроводной воды к водонагревателям и на подающем трубопроводе горячей воды в системах с непосредственным водоразбором.

Тепловые вводы в здания необходимо оснащать приборами для учета расхода воды, подаваемой из тепловой сети, при этом желательно иметь приборы для учета расхода теплоты (тепломеры).

Водопроводные вводы в здания должны обрудоваться приборами для контроля расхода воды и давления воды до и после подкачивающих насосов.

Приборы контроля для сигнализации действия основного санитарного технического оборудования надлежит устанавливать в системах:

а) вентиляции с механическим побуждением обслуживающих производственные помещения без естественного проветривания (за исключением туалетов, курительных, гардеробных и других подобных помещений);

б) общеобменной вытяжной вентиляции, оборудование которых размещено в труднодоступных для обслуживания местах;

в) местных отсосов, удаляющих от оборудования воздух, насыщенный парами вредных веществ 1-го и 2-го классов опасности, или взрывоопасные смеси;

г) общеобменной вытяжной вентиляции помещений категорий А и Б;

д) вытяжной вентиляции помещений складов категорий А и Б, в которых отклонение контролируемых параметров от нормы может привести к аварии;

е) аварийной приточно-вытяжной вентиляции;

ж) кондиционирования воздуха. Расщирительные баки систем водяного

отопления должны иметь приборы для сигнализации нижнего аварийного уровня воды в них.

Для фильтров и пылеуловителей рекомендуется устанавливать контрольные Приборы для измерения и сигнализации потерь давления в них.

19.3. Автоматическое регулирование систем отопления и вентиляции

19.3. АВТОМАТИЧЕСКОЕ РЕГУЛИРОВАНИЕ СИСТЕМ ОТОПЛЕНИЯ, ВЕНТИЛЯЦИИ И КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Выбор системы автоматического регулирования (позиционной, пропорциональной, пропорционально-интегральной и т. п.) зависит от требований к точности поддержания регулируемых параметров, динамических свойств объектов регулирования и регуляторов, назначения систем, а также технической и экономической целесообразности.

По виду используемой вспомогательной энергии системы регулирования могут быть электрическими, пневматическими, гидравлическими или смешанными (электропневматические, электрогидравлические, пневмоэлек-трические и т. п.).

При автоматизации внутренних санитар-но-технических систем преимущественное распространение получили электрические системы регулирования.

Пневматические системы автоматического регулирования применяют, как правило, при наличии в здании сетей сжатого воздуха с давлением 0,35-0,6 МПа, а также при установке приборов в пожаро- и взрывоопасных помещениях. Класс загрязненности сжатого воздуха не должен быть ниже 1-го по ГОСТ 17433-80 «Промышленная чистота. Сжатый воздух. Классы загрязненности».

При большом числе регулирующих органов могут применяться элктропневматические системы, состоящие из электрических датчиков и пневматических исполнительных устройств.

Гидравлические системы автоматического регулирования (с использованием в качестве источника вспомогательной энергии воды) применяют для автоматизации тепловых вводов и систем горячего водоснабжения.

Автоматическое регулирование систем отопления, вентиляции и кондиционирования воздуха рекомендуется проектировать комплексно для всего здания на основе анализа процессов обработки воздуха для холодного, переходного и теплого периодов с учетом графиков температур теплоносителя и тепло-влаговоздушных балансов в помещениях с целью обеспечения экономичной эксплуатации с минимальным расходом тепловой и электрической энергии.

Автоматическое регулирование необходимо проектировать для систем:

а) водяного отопления при расходе теплоты за отопительный период 1 ООО ГДж и более по зданию или по каждому фасаду либо по зоне помещения с неравномерными поступлениями теплоты в зону;

б) воздушного отопления и душирования рабочих мест;

в) приточной и вытяжной вентиляции, работающих с переменным расходом, а также с переменной смесью наружного и рециркуляционного воздуха;

г) приточной вентиляции (при обосновании);

д) кондиционирования, в том числе местного доувлажнения воздуха в помещениях;

е) холодоснабжения;

ж) обогрева полов зданий в районах с расчетной температурой наружного воздуха минус 40° С и ниже (параметры Б), расположенных над холодными подпольями жилых помещений, а также помещений с постоянным пребыванием людей в общественных, административно-бытовых и производственных зданиях, за исключением систем, присоединяемых к сетям централизованного теплоснабжения. Для общественных, административно-бытовых и производственных зданий рекомендуется предусматривать программное регулирование параметров, обеспечивающее снижение расхода теплоты и электроэнергии в нерабочее время, в том числе в выходные и праздничные дни.

Системы приточной вентиляции, совмещенной с отоплением, необходимо оснащать приборами автоматического регулирования температуры в обслуживаемых помещениях (рис. 19.1,6, в), а не совмещенной с отоплением - приборами регулирования температуры приточного воздуха (рис. 19.1, а).

Заданную температуру приточного воздуха в помещениях, обслуживаемых системами приточной вентиляции, поддерживают или изменением температуры приточного воздуха (качественный метод) или его расхода (количественный метод), либо применяя оба эти метода.

Автоматическое регулирование температуры воздуха в системах приточной вентиляции осуществляют или смешением наружного и рециркуляционного воздуха, или изменением теплоотдачи воздухонагревателей, либо ис-
