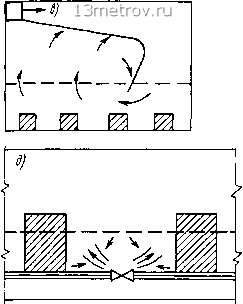

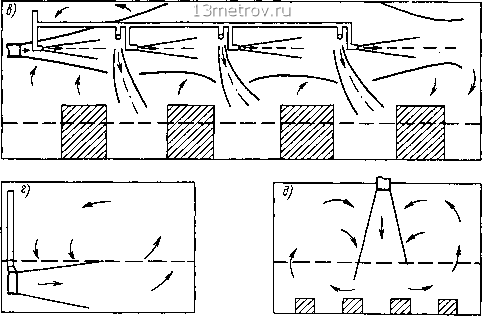

Главная » Публицистика 0 ... 39 40 41 42 43 44 45 ... 137   Рис. 17.4. Схемы подачи воздуха в производственные помещения первой категории через воздухораспределители, позволяющие изменять угол наклона (ВВР) или угол наклона и форму струи от веерной до смыкающейся конической (BP и ПРМ) и от неполной веерной до компактной (РВ), а также отопительно-вен-тиляционными системами с направляющими соплами. Для размещения воздухораспределителя выбранного типа при ручном счете требуется: 1) выбрать соотношение сторон (а. б) ячейки помещения (модуля), обслуживаемой одним воздухораспределителем (в частном случае модулем может являться все помещение); 2) с учетом рекомендуемого диапазона изменения относительной площади приточной струи при поступлении ее в рабочую зону {А выбрать величину Ад\ 3) определить площадь пола, приходящуюся на одну струю (А, - аф,, для плоских струй y4p = 6i из формул (17.38)-(17.42)*, по выбранному соотношению сторон (aj, Ь) и величине А\ 4) найти количество BP, размещаемых в помещении, как наиболее близкое к частному от деления площади пола помещения на А р. Следует учесть, что наименьшее количество BP достигается при минимальном значении А . * Для конических смыкающихся струй задаются расчетной площадью BP (Лц). V\-~J-\--]   «1 < ЗЯр. (17.43) Для компактных и неполных веерных струй: *1 0,5т/ajj],; b, + - h, 0,5ту/,; для плоских струй (/о > OJSfli): Ь, + H~h,0.25m4,. (17.44) 17.45) Рис. 17.5. Схемы подачи воздуха в производственные помещения второй категории Равномерное распределение параметров воздуха в РЗ и отсутствие плохо вентилируемых зон достигается в случае подачи воздуха через BP плафонного типа (схемы на рис. П.4,д, 17.5, а, б) при соотношении большей (&i) и меньшей (а) сторон модуля < 2в1. При этом величина Ад должна находиться в пределах, указанных в табл. 17.7. При подаче воздуха через решетки (схема на рис. 17.5, в) необходимо выдерживать следующие геометрические соотношения*: Соблюдение неравенств (17.44) и (17.45) обеспечивает путь развития струи несколько меньший ее дальнобойности с учетом стеснения струи как на горизонтальном, так и на вертикальном участках. Площадь струи в месте поступления в рабочую зону должна находиться в пределах 0,530,2. (17.46) ТАБЛИЦА 17.7. ДИАПАЗОН ИЗМЕНЕНИЯ ОТНОСИТЕЛЬНОЙ ПЛОЩАДИ Л, ДЛЯ КОНИЧЕСКИХ И ВЕЕРНЫХ СТРУЙ ♦ При рассмотрении этой и последующих схем подачи воздуха предполагается, что BP расположены по стороне помещения а, а выпускаемые струи развиваются параллельно стороне 6j.
При сосредоточенной подаче воздуха (схема на рис. 17.4,6) для исключения попадания ненастилающейся струи в рабочую зону прямым потоком обеспечивают соотношение h-h,> 0,30y/ajl,, (17.47) где /2-высота расположения BP над уровнем пола, м. Равномерность распределения скоростей и температур* по площади рабочей зоны достигается при выполнении условий: 0,4 < <0,7; 0,8 < -~ < 3. л. (17.48) (17.49) Первое условие требует, чтобы длина помещения (или части помещения) не превышала дальнобойности струи, но была больше расстояния до второго критического сечения, так как в противном случае невозможно образование обратных потоков в рабочей зоне. Второе условие регламентирует ширину помещения (или части помещения), обслуживаемого одним устройством. Выбор модуля помещения при подаче непосредственно в рабочую зону (схема на рис. 17.4, г) следует производить с учетом неравенств: abii (17.50) bi0,7mVp. (17.51) Соотношения (17.47) и (17.51) необходимо выдерживать при размещении BP и в случае подачи воздуха наклонными струями (схема на рис. 17.4, а). Эффективное воздухораспределение неизотермическими струями обеспечивается: а) для вертикальной подачи нагретого воздуха вниз компактными и неполными веерными струями при условии х<0,45Я; (17.52) плоскими струями д:<0,65Я; (17.53) где л--расстояние от BP до РЗ по вертикали; б) для горизонтальной и наклонной ♦ Рассматривается случай равномерного расположения источников тепловыделений по площади помещения. (вверх) подачи охлажденного воздуха ненасти-лающимися струями и наклонной подачи ** нагретого воздуха в направлении РЗ при условии x = (0,3-f-0,5)/p, (17.54) где л:-расстояние по горизонтали от BP до места пересечения ПМС с верхним уровнем РЗ при горизонтальной подаче или расстояние от BP до верщины струи при наклонной подаче; в) для горизонтальной подачи нагретого воздуха ненастилающимися струями при условии х>,0,3/,, (17.55) где .V--расстояние по горизонтали от BP до места пересечения МПС с потолком; г) для горизонтальной подачи нагретого воздуха настилающимися струями при условии X < 0,6Я, (17.56) где .V-сумма расстояний по горизонтали и вертикали от BP до места пересечения ПМС с верхним уровнем РЗ; д) для горизонтальной подачи воздуха настилающимися струями при условии хо > 0,7/р, (17.57) где дго-расстояние по горизонтали от BP до места отрыва струи охлажденного воздуха от плоскости потолка или нагретого воздуха от пола. При горизонтальной подаче воздуха на высоте X > 0,5Нр и омывании РЗ обратным потоком избыточную температуру приточного воздуха следует принимать не более: для компактных струй Д?„= 1300 тпА. для плоских (17.58) (17.59) Отсутствие сноса конвективных потоков при выпуске воздуха через плафоны достигает- ** С целью увеличения тепловой нагрузки (или До) систему воздушного отопления допускается превышение вершины приточной струи на 1 -2 м над верхним уровнем РЗ (рис. 17.3, в). Определение необходимого превышения приведено в гл. 12 «Воздушное отопление» Справочника проектировшика, ч. 1. Следует учитывать, что при изменении Д/о может возникнуть необходимость регулирования угла выпуска струи в вертикальной плоскости. При этом должно обеспечиваться условие х„ = (0,03 0,5) /.. 0 ... 39 40 41 42 43 44 45 ... 137 |
|||||||||||||||||||||||||||||||
