12S00

6500

СОДЕРЖАНИЕ воды

кг НА 1 кг CaCt


а потом охлаждается и }в.1жняет-ся при постоянной энтальпии, проходя через форсуночную или Hdca точную кал-еру 2, где контактирует с нрпрерырчо циркулирующей водой Поступающий в KaNrepy / раствор предварительно oxлaждaeтLЯ в зодорассольном теплообменнике водой от хотодьтльной машины, из водо-прово/а или, что обычно выгоднее, водой,

Т-БТИЦА 15 20 СВОЙСТВА РАСТВОРА СдО, 6Н,0

Рис 15 51 Схема процессов тепло- и влагообмена при орошении воздухоохладителя соляным раствором

А vi Б кривые насыщения соо1вегствен)10 над раствором и водой

Кон-пентрация %

Vзeльнaя теплоемкое! ь при 20 С,

Температура, С

Плотность при 10"С, кг м

замерзания

кипе-ння

4,11

-0,4

4,06

-0,9

3,98

-1,5

3,94

-2,5

100,5

1042,5

3,84

100,5

1051,3

3,77

-3,6

100,5

1060,2

3,73

-4,3

100,5

1069,1

3,69

100,5

1078,1

3,65

-5,7

101,2

1087,2

3,58

101,2

1096,4

3,52

-7,5

101,2

1105,6

3,48

-8,5

101,2

1115

3,43

-9,4

101,2

1124,4

3,42

-10,5

103,2

1134

3,34

-11,7

103,2

1143,8

3,27

103,2

1153,4

"23

-14,5

103,2

1163,2

3,14

-15,8

103,2

1173.1

3,25

-17,6

1183,1

-19,4

1198,2

3,06

-21,5

1203,3

3.02

-23,8

1213,7

2,98

-25.3

1224

2,93

!07,3

1234,6

ТАБПИЦА 15 21 СВОЙСТВА РАСТВОРА LiCl

Концентрация,

Удельная теплоемкость при 20°С, кДж/(кг С)

Температура С

Динамическая

вязкость при 10 С, Па с

Плотность при 10 С,

кг/м

Концентрация, %

Удельная теплоемкость при 20"С, кДж/(кг X)

Темпера [ура, °С

Динамическая

вя жость при 10°С, Па с

Плотность при 10°С, кг/м

замерзания

кипения

замерзания

кипения

3,78

-8,89 102,11

12,753

1045

33,6

2,88

128,1

47.28

1203

15,5

3,48

-21,2 105.28

16,48

1085

37,1

-17,2 131,3

64,255

1235

20,2

3,31

-36,8 109,4

21,29

1119

40,4

2,71

2,55 136,7

95,55

1257

25,3

-5,6

114,5

26,977

1150

43,2

2 64

14,49

141,08

13 378

1279

29,7

2,98

-67,8 120,7

1181

45,8

2.58

30,25

145,13

48,2

2,53

50,1

149.02





I-1-IXJ-T-tXK-I-

РАСТВОР

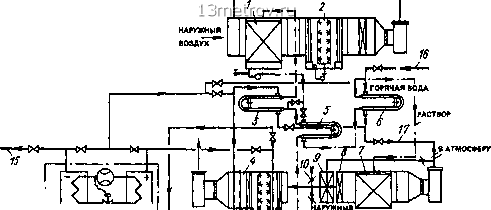

Рис. 15.52. Принципиальная схема СКВ с осушительной камерой, питаемой раствором абсорбента

1 - осушительная камера; 2 - форсуночная или насадочная камера, работающая в режиме изоэнтальпийного охлаждения и увлажнения воздуха; 5-водорассольный теплообменник; -градирня; 5-теплообменник; б-водорастворный теплообменник-подогреватель; 7-камера реконпентрации раствора; S~ воздухонагреватель; Р-водовоздушный теплообменник-утилизатор; J0-канал удаляемого из помещения осушенного воздуха; -холодильная машина-тепловой насос; 12 и /i-насосы конденсатора и испарителя; 14. /5-трубопроводы, присоединяемые к источнику ннзкопотенциальной теплоты; 16, /7-трубопроводы, присоединяемые к источнику высокопотенциальной теплоты.

охлажденной в градирне. Чем ниже температура охлаждающей воды, тем, при всех прочих условиях, ниже температура раствора и парциальное давление водяного пара над его поверхностью, а следовательно, тем больше может быть осушен воздух. Часть обедненного раствора после камеры 7 насосом перекачивается через теплообменники 5 и б в камеру рекон-центрации раствора 7; раствор подогревается в противоточном теплообменнике б низкотемпературной водой, вследствие чего в камере 7 происходят выпаривание ранее поглощенной влаги и восстановление первоначальной концентрации хлористого лития.

Горячий восстановленный раствор направляется в камеру осушения, попутно подогревая в теплообменнике 5 обедненный раст-

вор, поступающий на реконцентрацию, и охлажА1аясь в теплообменнике 5. Через рекон-центратор целесообразно пропускать либо сухой наружный воздух, либо удаляемый из помещений воздух, если парциальное давление содержащегося в нем водяного пара ниже парциального давления водяного пара в наружном воздухе. Поскольку в течение периода осушки состояние наружного воздуха изменяется, следует предусматривать устройство канала 10 для пропускания через камеру 7 удаляемого осушенного воздуха.

Камеры 7 и 7 могут быть форсуночными или пленочными. В последних раствор хлористого лития стекает по поверхности пластин или сеток из нерастягивающегося материала (например, технического капрона).



Тепло- и массообмен при обработке воздуха раствором хлористого лития в однорядной форсуночной камере, оборудованной центробежными тангенциальными форсунками с диаметром выпускного отверстия 2 мм при плотности расположения фосунок 30 шт/м, исследовали в Институте теплоэнергетики АН Украины. В результате исследований установлена зависимость

(15.97)

Коэффициент отдачи полной теплоты а„, Вт/(м2-°С)

a„ = G(Ji-Jj)/(F,Ar,p,,p). (15.98)

где A/jpp-среднеарифметическая разность температур воздуха и раствора, °С; и-скорость движения воздуха в поперечном сечении камеры, м/с (в экспериментах скорость воздуха изменялась в пределах 0,1-1 м/с); G-расход осушаемого воздуха, кг/с; Jj, Jj-начальная и конечная энтальпии осушаемого воздуха; F.-площадь поперечного сечения камеры орошения, м*; коэффициент орошения воздуха

рассолом, кг/кг.

Теплотехнический расчет осушительных форсуночных камер, работающих на растворе хлористого лития, выполняют в следующем порядке.

1. Конечную температуру раствора в поддоне камеры принимают на 5-7° выше средней температуры охлаждающей воды:

W. = cp.. + (57). (15.99)

2. Конечную температуру осушенного воздуха по сухому термометру полагают на 1-2° выше температуры раствора в поддоне

fc2 = Wx.. + (l-2). (15.100)

3. Конечное парциальное давление водя> ного пара над поверхностью раствора принимают таким, чтобы оно на 150-250 Па было ниже парциального давления пара в воздухе. По е-диаграмме (см. рис. 15.48 и 15.49) находят начальную и конечную концентрации е, и хлористого лития, а по рис. 15.53-ко-нечную температуру осушенного воздуха по мокрому термометру. После этого на J-d-диаграмме строят линию процесса осушения воздуха раствором и вычисляют расход отводимой теплоты и влаги.

4. Задаваясь величиной подогрева раствора, определяют его начальную температуру, "С,


КОНЦЕНТРАЦИЯ РАСТВОРА«а.%

Рис. 13.53. Зависимость конечной температуры воздуха по мокрому термометру от концентрации водного раствора хлористого лития и температуры воды, охлаждающей раствор t„, (по И. И. Чернобыльскому, О. А. Кремневу и А. С. Чавдарову)

/-линия насыщения (ориентировочно)

.pacx.K-AW- (15.101)

5. Определяют расход раствора, кг/ч,

Gpa« = ez/(A/pa„ Ср.„). (15.102)

где 2-коэффициент для учета теплоты разбавления раствора, равный 1,05.

6. Вычисляют коэффициент орошения

-ffpaei = <Jpaci/ » КОЭффИЦИвНТ ПОЛНОЙ ТСПЛО-

отдачи а„, а также определяют площадь поперечного сечения, м, камеры:

= GiJ, - J2)/(39505J;t,t>•«Лp.ф),

(15.103)

после чего подбирают камеру и производят расчеты всех теплообменников и реконцентра-тора*.

К недостаткам форсуночных камер следует отнести забивание форсунок выпадающей из раствора солью и повышенный унос раствора через сепаратор.

Одним из наиболее значительных достоинств пленочных камер является меньшая опасность фыва н уноса капель раствора по сравнению с камерами других конструкш1Й. М. К. Теренецкая и И. Н. Павлов установили, что коэффициенты тепло- и массоотдачи не зависят от концентрации раствора (30% е < < 45%) и среднеарифметического темпфатур-

* Чернобыльский И.И., КремневО.А. и ЧавдаровА.С. Теплоиспользующие установки для кондиционирования воздуха.-Киев; Изд. АН УССР, 1958.
