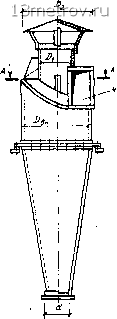

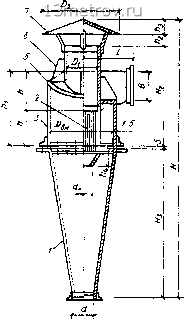

Главная » Публицистика 0 ... 128 129 130 131 132 133 134 ... 137    ВХОД ЗАПЫЛЁННОГО ВОЗДУХА Рис, IV,21, Циклоны Ц Гипродревпрома / конус: 2~ сепаратор; i корпус, 4 входной па-I рубок; 5 крышка корпуса; б косынка; 7 зош Габариты, мм...........3170 х 1710 х 5700 3170 х 1710 х 8940 3170 х 1710 х 13760 Масса (без электрооборудования), т, не более ............... 2,3 3.1 4,3 Фильтрующий материал....... Лавсан (ТУ 17-РСФСР-8174-75) Удельная газовая нагрузка на ткань, mV(mMhh)............ 0,8-1,2 Допустимая запыленность газа, г/м ... 50 Диаметр рукава, мм......... 200 Количество рукавов: в камере........... 18 в фильтре........... 36 Сопротивление фильтра перед регенерацией, кПа............... 1,9 Продолжительность регенерации одной камеры, м/с............ 120-180 Напор продувочною воздуха, кПа .... 0,8-1,5 Установочная мощность, кВт...... 0,09 ТАБЛИЦА IV.26. ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ, ММ, ФИЛЬТРОВ ТИПА РП (РИС. IV.22)

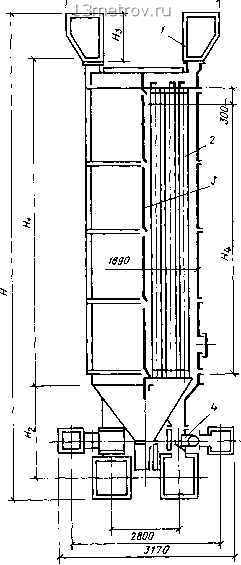

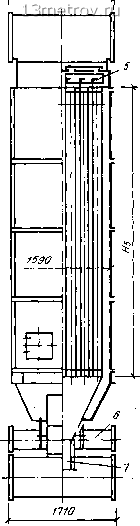

  Рис. IV.22. Рукавный фильтр СМЦ-101А (РП) /-коллектор; 2~рукав, J-корпус, -клапан; J-подвеска; б-коллектор продувочного воздуха; 7-затвор ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА РУКАВНЫХ ФИЛЬТРОВ ТИПА Г4-БФМ

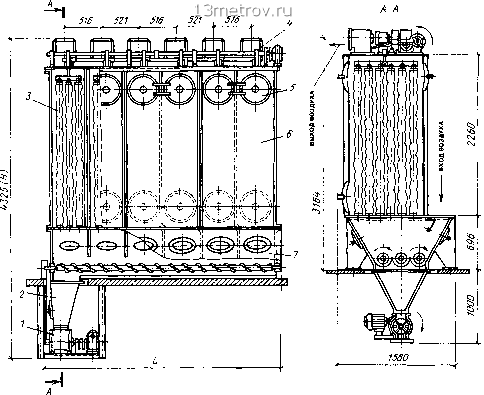

 Рис. IV.23. Рукавный фильтр типа Г4-1БФМ /-шлюзовой затвор с электроприводом; 2-сборник пыли; 3- рукав; 4-крышка с механизмом встряхивания; 5-люк; б-шкаф; 7-желоб 0 ... 128 129 130 131 132 133 134 ... 137 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
