Главная » Публицистика 0 ... 119 120 121 122 123 124 125 ... 137 ПРИЛОЖЕНИЕ IV ФИЛЬТРЫ и ПЫЛЕУЛОВИТЕЛИ IV.1. УНИФИЦИРОВАННЫЕ ЯЧЕЙКОВЫЕ ФИЛЬТРЫ Фя ФяРБ, ФяВБ, ФяПБ, ФяУБ 180 180 Фя УК

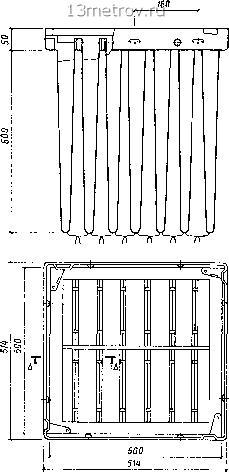

 Фя КП  Рис. IV. 1. Унифицированные ячейки фильтра Фя

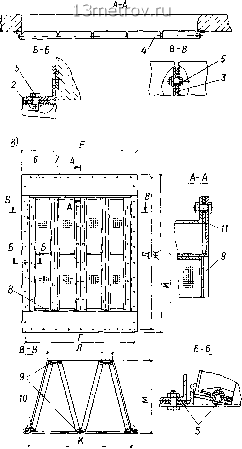

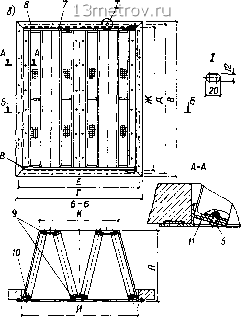

Фильтрующий материал Перфорированная Пенополиуретан Материал ФСВУ сетка винипласта (ОСТ6-05-407-75) (ТУ21-РСФСР-369- Площадь рабочего сечения, м Номинальная пропускная способность ячейки, м/ч Начальное сопротивление, Па Пылеемкость (при увеличении сопротивления на 100 Па), г/м, входного сечения Эффективность очистки, % (по методике СТНИИП) Глубина фильтра Я, мм Масса, кг (ГОСТ 15976-81) 0,22 1540 60 2400 32 4,2 0,22 1540 60 400 32 3,4 0,22 1540 40 550 32 2,8 Продолжение табл. IV.1 Показатель ФяРБ ФяУК ФяКП Фильтрующий материал Площадь рабочего сечения, м Номинальная пропускная способность ячейки, м/ч Начальное сопротивление. Па Пьшеемкость (при увеличении сопротивления на 100 Па), г/м, входного сечения Эффективность очистки, % (по методике СТНИИП) Глубина фильтра Я, мм Масса, кг Стальная сетка (ГОСТ 3826-82*) 0,22 1540 50 2300 50 6 Материал ФСВУ (ТУ21-РСФСР-369-87) 0,22 1540 40 550 50 2,4 Иглопробивной материал типа ФНИ 0,22 2500 60 4000 92 650 IV.2. ПАНЕЛИ УсФя ДЛЯ УСТАНОВКИ ЯЧЕЙКОВЫХ ФИЛЬТРОВ ТИПА Фя В СТРОИТЕЛЬНЫХ КОНСТРУКЦИЯХ И ЦЕНТРАЛЬНЫХ СЕКЦИОННЫХ КОНДИЦИОНЕРАХ   Рис. IV.2. Панели УсФя для установки ячейковых фильтров типа Фя а и б-плоская и для угловой установки фильтров Фя в строительных конструкциях, е-для угловой установки фильтров Фя в кондиционерах, /-рамка, 2, 3, -прокладки, 4-фильтр, 5-болт с гайкой, б-фланец, 7, S-листы верхний и нижний; 9-стойки, /О-планка 0 ... 119 120 121 122 123 124 125 ... 137 |
|||||||||||||||||||||
