f t f

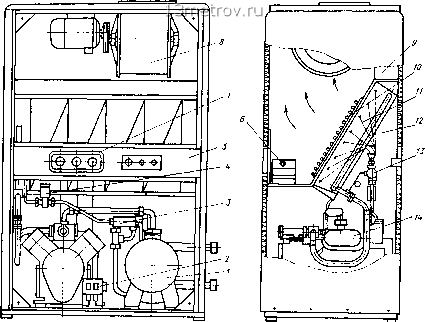

Рис. III.17. Кондиционер автономный КТА1-3,5-04

/-конденсатор кожухотрубный; 2 щиток реле, J-фильтр хладоновый; 4 вентиль мембранный. панель управления; б усгройсгво увлажнительное, 7-щи10К приборный, 8 агрегат вентиляторный, 9 шит управления, /О - воздухонагреватель электрический, воздухоохладитель, /2-фильтр воздушный. /J-вентиль 1ерморе1улирующий, 14 компрессор

щениях автоматическое поддержание температуры от 18 до 28 °С с точностью ± I °С и относительной влажности 30-70% с точностью + 5 %.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА КОНДИЦИОНЕРА КТА 1-3,5-04

Производительность по воздуху, м/ч.......3150

Производительность по холоду при температуре окружающего воздуха 41 +2°С, относительной влажности 22 %, Вт (ккал/ч) 14 500 (12 500) Производительность по теплоте, Вт (ккал/ч), с электрическим воздухона: ревателем .... 15000 (12900) Запас полного давления на выходе для воздушных каналов.

Па (кгс/м)....... 300 (30)

Эффективность очистки воздуха, % .........85

Влагопроизводительность, кг/ч 2 Расход воды, охлаждающей конденсатор, м/ч .... 2,6 Максимально допустимая температура охлаждающей воды

на входе, °С.......40

Потребляемая мощность в режиме охлаждения с увлажне-

нием (при номинальной производительности по холоду) кВт

Масса, кг

12 (учтена потребляемая мощность вентилятора, компрессора увлажнителя и электрического водонагревателя 800

Октавные уровни звуковой мощности, дБ, кондиционера КТА 1-3,5-04 в зависимости ог среднегеометрических частот октавных полос, Гц, составляют:

Средне:еометрические частоты 63 125 250 500 октавных полос, Гц

Октавные уровни звуковой 83 83 83 81 мощности. дБ

Продолжение

Среднегеометрические частоты 1000 2000 4000 8000 октавных частот, Гц

Октавные уровни звуковой 79 75 69 67 мощности, дБ

111.18. КОНДИЦИОНЕР НЕАВТОНОМНЫЙ ШКАФНОЙ КТН-1,6-01

Кондиционер (рис. III. 18) предназначен для нагрева и охлаждения воздуха в обслуживаемых помещениях, в различных зданиях и сооружениях, не содержащих вредных веществ, где имеются центральные источники холодо-и теплоснабжения. Кондиционер выполняет охлаждение, нагрев воздуха и очистку его от пыли, может работать, в ручном и автоматическом режимах управления. Относительная влажность воздуха в помещении кондиционером не регулируется.

Кондиционер рассчитан для работы на рециркуляционном воздухе, а также на смеси рециркуляционного и свежего воздуха.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА КОНДИЦИОНЕРА КТН-1,6-01

Производительность по воздуху,

м7ч...........1700

Производительность по холоду при температуре воздуха на входе и кондиционер по сухому термометру 25 С, по смоченному термометру 19,5 °С, кВт.....6,98

Производительность по теплоте, кВт, при температуре воздуха на входе в кондиционер по сухому термометру, °С:

10...........29,07

20 ........... 24,4

Эффективность очистки воздуха.

%, не более ........80

Холодоноситель.......вода

Температура холодоносителя на входе в кондиционер, °С . .8 Рабочее давление холодоносителя,

МПа, не более........1

Расход холодоносителя, кг/ч . . . 850

Теплоноситель........вода

Температура теплоносителя на входе в кондиционер, °С.....95

Рабочее давление теплоносителя,

МПа, не более........I

Расход теплоносителя, кг/ч . . . 600 Потребляемая мощность при номинальной производительности по

воздуху, кВт........0,26 ± 10%

Масса, кг.........160

f©\

Рис. III. 18. Кондиционер неавтономный шкафной КТН-1.6-01

/-выход обработанного воздуха, 2-вход рециркуляционного воздуха, 3 панель управления, 4 ввод кабеля электропитания, J - подвод кабеля к датчикам температуры, 6 слив 34, 7-подвод и отвод тепло- и холодоносителя 3/4"

III.19. ДОВОДЧИК ЭЖЕКЦИОННЫЙ Д-Э2-0,56

Доводчик (табл.111.28) предназначен для систем круглогодичного кондиционирования воздуха в промышленных и гражданских зданиях, имеющих централизованное снабжение первичным воздухом, тепло- и холодоноси-телем.

Доводчики выпускаются в трех исполне-

ниях: Д-Э2-0,56-01 с диаметром эжектирую-щего сопла 3,5 мм, Д-Э2-0,56-02-4,5 мм и Д-Э2-0,56-03-5,5 мм.

Теплообменники доводчиков изготовляют в двухконтурном исполнении, при необходимости возможна доработка их для одноконтурного исполнения путем >становки соединительного калача. Эксплуатация доводчика производится при температуре окружающего воздуха 10-25Х.

ТАБЛИЦА III.28. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Показатели

Д-Э2-0,56-01

Д-Э2-0,.56-02

Д-Э2-0,56-03

Производительность по воздуху, м/ч Расход первичного воздуха, м/ч Коэффициент эжек1щи Производительность по холоду при разности температур окружающего воздуха и поступающей в теплообменник воды Л/ = 14 °С, кВт Производительность по теплоте, кВт Давление первичного воздуха. Па, не более

Холодоноситель

Температура холодоносителя на входе, °С

Расход холодоносителя, кг/ч, не более Теплоноситель

Температура теплоносителя на входе, °С

Расход теплоносителя, кг/ч, не более Рабочее давление холодо-, теплоносителя, МПа, не более Габариты, мм:

длина

ширина

высота Масса, кг

560 116 ± 12 3,83 0.49

2,71

650 170 ± 17 2,83 1,05

3 392

Вода 12 + 2

Вода 70 ± 7

250 1Л7

1372 230 420 535 31-37

750 220 ± 22 2,41 0,95
