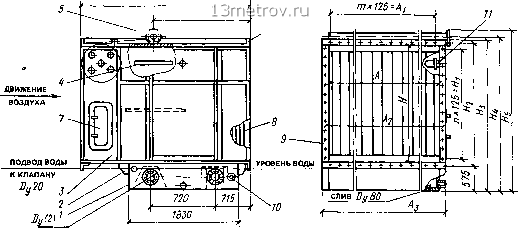

Рис III 3 Камеры орошения ОКС1-3 (КТЦЗ-31,5, КТЦЗ-40, КТЦЗ-63, КТЦЗ-80)

/-бак, 2 раскос, J-стенка передняя, -сеточное устройство, 5 коллектор, б-потолок, 7-дверка, S - каплеуловитель, 9-стенка,

/О-муфта, -светильник

2715

т*125=Ал

подвод воды

к ФОРСУНКАМ

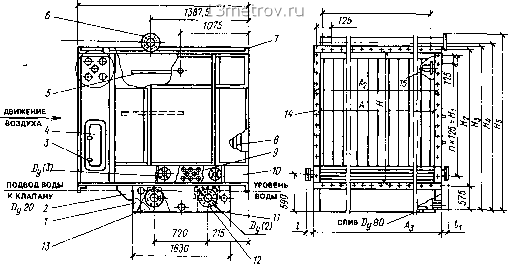

1 1114 Камеры орошения ОКС2-3 (КТЦЗ-31,5, КТЦЗ-40, КТЦЗ-63, КТЦЗ-80) /-бак, 2-раскос, ? стенка передняя, 4 дверка 5 сегчатое устройство, 6-коллектор, 7-потолок, 5-каплеуловител Р-воздухонагреватель, /О, /--стенки узел перелива, 12 муфта, 13 фильтр, /5-свегильник

2715

1387,5

™ .б

подвод воды

к ФОРСУНКАМ

17п(1)

Т А Б Л И Ц А III 6. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ОСНОВНЫЕ РАЗМЕРЫ КАМЕР ОРОШЕНИЯ

ОКС 1-3, ОКС2-3 (РИС. Ш.З, III.4)

Кондиционер		Тип камеры орошения	Количество форсунок для исполнения		Диаметр условного прохода, мм
индекс					Dyil) к форсункам	Dy{2) перелив или к насосу
03.01204	КТЦЗ-31,5	ОКС1-3
03.01404		ОКС2-3
04 01204	КТЦЗ-40	ОКС1-3
04.01404		ОКС2-3
06 01204	КТЦЗ-63	ОКС1-3
06.01404		ОКС2-3
08 01204	КТЦЗ-80	ОКС1-3
08.01404		ОКС2-3
					Продолжение табл. IU.6

Размеры, мм

Масса, кг, не более

1652	1652	1703	1732			2000	1875	2051	2640	2674	2794			1160
														1345
1652	1652	1703	1732			2500	2375	2551	3140	3174	3294			1270
														1455
3402	3375	3453	3482			2000	1875	2051	2640	2674	2794			1847
														2217
3402	3375	3453	3482			2500	2375	2551	3140	3174	3294			2017

90 90

2387

Ш.4. ВОЗДУХОНАГРЕВАТЕЛИ

Воздухонагреватели (рис III 5) предназначены для тепловой обработки воздуха до заданных параметров Теплоносителем служит горячая или перегретая вода с температурой от 70 до 180 "С и давлением до 1,2 МПа (12 кгс/см2) (табл П1.7)

Воздухонагревателями комплектуются центральные кондиционеры КТЦЗ производительностью по воздуху 10-250 тыс м/ч всех базовых схем и их модификаций Воздухонагреватели могут быть применены в системах воздушного отопления и вентиляции

Для осуществления различных способов регулирования температуры обрабатываемого воздуха воздухонагреватели изготовляют без обводного канала ВН и с обводным каналом или кчапаном ВНО (табп П18) Запыленность воздуха, поступающего на воздухонагреватель, не дочжна превышать 0,5 мг/М

Рис Ш5 Воздухонагреватели без обводного канача ВН1-3 ВН!,5-3 и ВН-3 / базовые тепчообмеиники 2 стеткч 3 опоры

ктцз-ю

			6 "725	У 34отд
				. S

1720

1703

КГ 11,5-31,5

ТАБЛИЦА III 7 АЭРОДИНАМИЧЕСКОЕ СОПРОТИВЛЕНИЕ ВОЗДУХОНАГРЕВАТЕЛЕЙ

Режим работы кондиционера

Аэродинамическое сопротивление воздухонагревателей. Па (кгс/м), не более

без обводного каната		с обводным каналом или клапаном
1-рядный	1,5-рядный 1 2-рядный i	1 -рядный	Ь-рялный	2-рчаный

С номинальной произ- 37(3,77) 44,2(4,5) 63(6.4) 55(5,6) 72,9(7,4) 93(9,48)

водительностью по

воздуху

С максимальной произво- 49(4,99) 67,1(6,8) 83(8.46) 79(8 05) 110,7(11,3) 133(13.56) дительностью по воздуху
