(КТЦЗ-Ю; КТЦЗ-20 5 4 2 J 2 /


Z/ / /у /.

ось выхлопного

/у/у/д


2150

KJU5-0

2 3 2 1




/<TLi3-Wi НЩЗ-20; КТЦЗ-Щ; КТЦЗ~0 ) 5 4 2 8 6

ось выхлопного


КТЦЗ-63, кщз-во

4 2 В 2 6

ось выхлопного


7Т7,

/у

схема 4) (б)

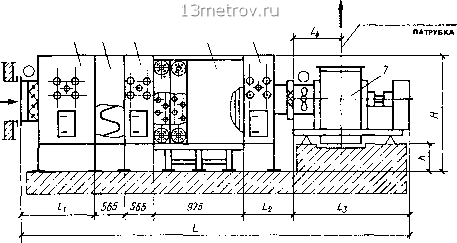

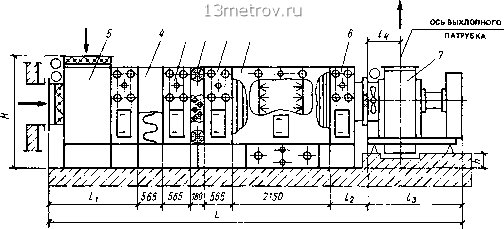

/-камера орошения; 2-камера обслуживания; i-воздухонагреватели; фильтр воздушный; 5-блок приемный; б-блок присоединигельный; 7 вентиляторные агрегаты; S- блок теплоутилизапии с четырехрядным теплообменником



ТАБЛИЦА Ш.З. КОНСТРУКТИВНЫЕ ИСПОЛНЕНИЯ ОБОРУДОВАНИЯ, ВХОДЯЩЕГО В СОСТАВ БАЗОВЫХ СХЕМ

Оборудование

Условное обозначение

Тип кондиционера

Номер базовой схемы

Исполнение

Камера орошения

ОКФ-3

КТЦЗ-10; КТЦЗ-20 КТЦЗ-31,5 КТЦЗ-250

Правая, исполнение по плотности форсунок-2 Исполнение по плотности форсунок - 2

ОКС1-3 ОКС2-3

КТЦЗ-31,5 - КТЦЗ-80

Правая, исполнение по плотности форсунок-2

Воздухонагреватель

ВН1-3 ВН2-3

КТЦЗ-31,5 - КТЦЗ-80 КТЦЗ-Ю-КТЦЗ-250

Однорядный, без обводного канала Двухрядный, без обводного канала

Блок тепломассообмена

БТМ2Л-3

КТЦЗ-10 КТЦЗ-250

Правый

Блок теплоутилизации

БТ4-3

КТЦЗ-10; КТЦЗ-20

«

Фильтр воздушный

ФР1-3

КТЦЗ-10--КТЦЗ-250 КТЦЗ-31,5 КТЦЗ-80

1,3,4 2

Сухой, для атмосферной пыли

ВКЭ1-3

КТЦЗ-10-

КТЦЗ-125;

1,3,4

Полное (условное давле-

Вентиляторный

КТЦЗ-31,5

- КТЦЗ-80

ние 1,2 кПа, привод на-

1,3,4,

правляющего

aппapaтa-

агрегат

электрический.

Положе-

ВКЭ2-3

КТЦЗ-160 -

- КТЦЗ-250

ние корпуса и

направле-

ние вращения-

Пр. 0°

Блок приемный

БСЭ1 -3 КТЦЗ-10 - КТЦЗ-250

КТЦЗ-31,5 КТЦЗ-80 БПЭ-3 КТЦЗ-10 -ь КТЦЗ-250

1, 3 Привод клапана воздуш-2 ного - электрический 4

Ш.2. КОНДИЦИОНЕРЫ-ТЕПЛОУТИЛИЗАТОРЫ

Кондиционеры-теплоутилизаторы КТЦЗ-10, КТЦЗ-20, КТЦЗ-31,5, КТЦЗ-40, КТЦЗ-63, КТЦЗ-80, КТЦЗ-125, КТЦЗ-160, КТЦЗ-200, КТЦЗ-250 базовой схемы 4 (см. рис. П1.2) предназначены для работы по утилизации теплоты (или холода) в системе вытяжной вентиляции с целью снижения энергопотребления теплоты (или холода) вентиляционных выбросов. Температура воздуха вентиляционных выбросов, поступающих в кондиционер-теплоутилизатор, не должна превышать 70 °С.

В кондиционерах-теплоутилизаторах использован способ утилизации теплоты (или холода) с промежуточным теплоносителем, ко-

торый предполагает наличие групп теплообменников, соединенных между собой кольцевым трубопроводом с циркуляционным насосом и запорно-регулирующей аппаратурой (насос и запорно-регулирующая аппаратура выбираются проектантом для конкретных условий и заводом-изготовителем кондиционеров не поставляются). В качестве промежуточного теплоносителя применяют воду или незамерзающие растворы, который выбирается в зависимости от исходных данных и функционального назначения системы утилизации.

Кондиционер-теплоутилизатор включает следующее оборудование: блок теплоутилизации, блок приемный, фильтр воздушный, камеру обслуживания, блок присоединительный, вентиляторный агрегат.
