Главная » Публицистика 0 ... 104 105 106 107 108 109 110 ... 137 ТАБЛИЦА 11.30 ПРИСОЕДИНИТЕЛЬНЫЕ И ГАБАРИТНЫЕ РАЗМЕРЫ, ММ, КАЛОРИФЕРОВ КВЫ1Б И КВБ12Б (РИС II 7.6)

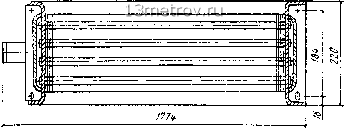

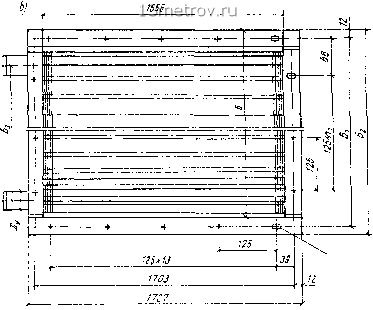

 п о/л§ f2"fff  Рис. II.7. Калориферы стальные пластинчатые КВБ6Б - КВЫОБ (а), КВБИЬ и КВБ12Б (б) ПРИЛОЖЕНИЕ HI ЦЕНТРАЛЬНЫЕ КОНДИЦИОНЕРЫ И КОНДИЦИОНЕРЫ-ТЕПЛОУТИЛИЗАТОРЫ КТЦЗ III.1. ЦЕНТРАЛЬНЫЕ КОНДИЦИОНЕРЫ Кондиционеры КТЦЗ изготовляют только по четырем базовым (типовым) схемам компоновки оборудования и их модификациям, образующимся путем доукомплектования, замены или исключения отдельных видов оборудования из базовых схем. Кондиционеры могут работать в двух режимах производительности по воздуху - номинальной и максимальной. Отличие кондиционеров максимальной производительности от кондиционеров номинальной производительности состоит в том, что при сохранении габаритных размеров увеличивается производительность по воздуху в 1,25 раза, что позволяет улучшить показатели по занимаемой площади и объему на строительных объектах Кондиционеры, которые укомплектованы масляными фильтрами, применяются только с номинальной производительностью. По базовым схемам 1, 2, 3 (см. рис. П1.1) изготовляют центральные кондиционеры, а по базовой схеме 4-кондиционеры-теплоутилиза-торы (табл. П1.1 и П1.2). Базовые схемы 1, 3, 4 имеют десять индексов (обозначений), т.е. для всего ряда кондиционеров КТЦЗ-10, КТЦЗ-20, КТЦЗ-31,5, КТЦЗ-40, КТЦЗ-63, КТЦЗ-80, КТЦЗ-125, КТЦЗ-160, КТЦЗ-200, КТЦЗ-250, а базовая схема 2 имеет четыре индекса (обозначения), т.е. КТЦЗ-31,5, КТЦЗ-40, КТЦЗ-63, КТЦЗ-80. При заказе модификаций базовых схем количество оборудования каждого наименования не должно превышать указанных ниже величин: камера орошения-! шт. воздухонагреватель: первого подогрева - 2 шт. (не более четырех рядов трубок) второго подогрева-1 шт. (не более двух рядов трубок) фильтр воздушный-1 шт. вентиляционный агрегат-1 шт. клапан воздушный-3 шт. блок приемный-1 шт. блок присоединительный -1 шт. камера воздушная-1 шт. камера обслуживания-4 шт. блок тепломассообмена БТМ 2,2-3-1 шт. блок теплоутилизации-1 шт. В отдельных обоснованных случаях допускается заказывать кондиционер с минимальным или максимальным количеством оборудования. Минимальное количество оборудования, входящего в состав модификации базовой схемы, должно включать не менее трех наименований основного оборудования (камера орошения, блок тепломассообмена, блок теплоутилизации, фильтр воздушный, воздухонагреватель, вентиляторный агрегат, блок приемный, клапан воздушный). Максимальное количество оборудования, комплектуемого дополнительно к модификации базовой схемы, может составлять не более трех наименований указанного ниже оборудования камера орошения -1 шт. блок тепломассообмена БТМ 2,1-3-1 шт. воздухонагреватель: первого подогрева-1 шт. (не более двух рядов трубок) второго »-1 шт. (однорядный) блока тепломассообмена - 3 шт. (не более шести рядов трубок) блока теплоутилизации-4 шт. (не более восьми рядов трубок) клапан воздушный-2 шт. вентиляторный агрегат д.чя рециркуляции-! шт. камера воздушная - 2 шт. камера обслуживания - 2 шт. Аэродинамическое сопротивление кондиционеров по базовым схемам или их модификациям определяется путем суммирования аэродинамических сопротивлений отдельных видов оборудования, составляющих базовую схему или ее модификацию. Масса базовой схемы или ее модификации определяется путем суммирования масс отдельных видов оборудования, составляющих базовую схему или ее модификацию. ТАБЛИЦА in.l. НОМЕНКЛАТУРА ЦЕНТРАЛЬНЫХ КОНДИЦИОНЕРОВ И КОНДИЦИОНЕРОВ-ТЕПЛОУТИЛИЗАТОРОВ КТЦЗ С БАЗОВЫМИ СХЕМАМИ КОМПОНОВКИ ОБОРУДОВАНИЯ
ТАБЛИЦА т,2. ГАБАРИТНЫЕ РАЗМЕРЫ, ММ, КОНДИЦИОНЕРОВ КТЦЗ (РИС. III.I)
