Главная » Публицистика 0 ... 101 102 103 104 105 106 107 ... 137 ТАБЛИЦА И 20 КОНСТРУКТИВНЫЕ РАЗМЕРЫ, ММ, КАЛОРИФЕРОВ КВБ5, КВБ8 И КВБ10 (РИС 11 i)

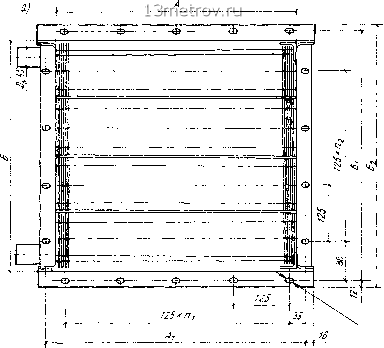

 ОТВЕРСТИЯ ОВАЛЬНЫЕ 1tx15 1Ш± Рис 115 Калориферы С1а-1ьные пластинчатые КВЬэ-КВЬ8 и КВБ10 (а) и КВЫ1 (о) 112 Калориферы стальные с гофрированчыми п шстиначи и пгоскоовальиыvu труоками 317 --ф--ф -ф- - cfa -- 125<13 1703
18 ОТВЕРСТИЯ ОВАЛЬНЫЕ If "5  II.3. КАЛОРИФЕРЫ СТАЛЬНЫЕ ПЛАСТИНЧАТЫЕ Калориферы стальные пластинчатые КВСБ-П и КВББ-П предназначены для нагревания воздуха с предельно допустимым содержанием химически агрессивйых веществ по ГОСТ 12.1.005-88, с запыленностью не более 0,5 мг/м, не содержащего липких веществ и волокнистых материалов, в системах кондиционирования, вентиляции, воздушного отопления и в сушильных установках. Теплоноситель горячая вода с рабочим избыточным давлением до 1,2 МПа и температурой до 180°С. Калориферы изготовляют в климатических исполнениях согласно ГОСТ 15150-69*; а) для эксплуатации в районах с умеренным климатом (У) и категории размещения 3; б) для эксплуатации в районах с тропическим климатом (Т) и категории размещения 3. Изготовляют калориферы двух моделей: КВСБ-П-средняя модель и КВББ-П-большая модель, имеющие по направлению движения воздуха соответственно три и четыре ряда теплопередающих трубок. В зависимости от присоединительных размеров калориферы каждой модели подразделяются на семь типоразмеров с № 6 по 12. Присоединительные размеры калориферов соответствуют ТУ 22-5893-84. Пример условного обозначения КВС7Б-П-УЗ, ТУ 22-4459-84; КВБ9Б-П-13; ТУ 22-4459-84: К-калорифер; В - теплоноситель вода; С, Б-модель (средняя, большая); 7, 9-номер типоразмера; Б - модификация конструкции; П - пластинчатый; У. Т-климатическое исполнение (У-умеренный климат, Т-тропический климат); 3-категория размещения (согласно ГОСТ 15150-69 *). ТАБЛИЦА П.21. ДАННЫЕ ДЛЯ ПОДБОРА КАЛОРИФЕРОВ КВБ Массовая скорость движения воздуха во фронтальном сечении (ир)н, кг/(м-с) Коэффициент теплопередачи К, Вт/(м • °С), при скорости движения теплоносителя по трубкам w, м/с Аэродинамическое сопротивление ДР„, Па 1,5 2 2,5 3 3,5 4 4,5 5 5,5 6 6,5 7 25,76 28,94 31,68 34,11 36,3 38,32 40,19 41,94 43,6 45,16 46,65 48,07 27,14 30,49 33,38 35,93 38,25 40,38 42,35 44,19 45,93 47,58 49,15 50,65 28,17 31,65 34,64 37,29 39,7 41,9 43,95 45,86 47,67 49,38 51,01 52,56 28,99 32,57 35,65 38,38 40,85 43,12 45,23 47,2 49,06 50,82 52,43 54,09 29,68 33,28 36,5 39,3 41,83 44,15 46,31 48,33 50,24 52,03 53,75 55,38 30,28 34,02 37,23 40,09 42,67 45,04 47,24 49,3 51,24 53,08 54,83 56,5 30,8-34,61 37,88 40,78 43,41 45,83 48,06 50,15 52,13 54 55,78 57,48 31,27 35,14 38,46 41,41 44,08 46,52 48,8 50,92 52,93 54,83 56,64 58,36 31,7 35,62 38,99 41,98 44,68 47,16 49,47 51,62 53,66 55,58 57,41 59,16 32,46 36,47 39,91 42,97 45,74 48,28 50,64 52,85 54,93 56,9 58,78 60,57 15,03 24,02 34,65 46,51 59,8 74,34 90,07 106,95 124,93 143,96 164,03 185,09 Примечание. Коэффициент теплопередачи К калориферов типа КВБ-П при теплоносителе вода К = 26,9 (dp)°-°h°*2». Сопротивление проходу воздуха АР = 7,76(Dp) 0 ... 101 102 103 104 105 106 107 ... 137 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
