ТАБЛИЦА 11.17. КОНСТРУКТИВНЫЕ РАЗМЕРЫ, ММ, ВОЗДУХОНАГРЕВАТЕЛЕЙ КП411-СК И

КП412-СК (РИС. 11.4,6)

Обозначение					<-\	Диаметр условного прохода патрубков мм	Количбсгво
							отверстии п	шагов
								«1	«2

КП411-СК-01АУЗ КП412-СК-01АУЗ

1003 1051 1075 291 538 1503 1551 1575 416 788

12 >

1-36

US П1

п от 5

							11--
						\
		J

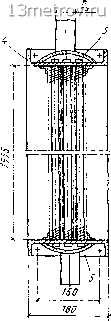

Рис. 11.4 Воздухонагреватели (калориферы) КП46-СК-01УЗА - КП410-СК-01УЗ {а) v КП411-СК-01УЗА и

КП412-СК-01УЗА (б)

/-теплопередающая трубка теплообменного элемента, 2-патрубок для подвода пара. .? патрубк тля оiвода конденсата, 4-трубная решетка; 5-крышка; б-уплогнигельная прокладка, -бокоиые щитки

П.2. КАЛОРИФЕРЫ СТАЛЬНЫЕ С ГОФРИРОВАННЫМИ ПЛАСТИНАМИ И ПЛОСКООВАЛЬНЫМИ ТРУБКАМИ

Калориферы стальные с гофрированными пластинами и плоскоовальными трубками КВБ5, КВБ8, КВБ10 и КВБ11 предназначены для нагревания воздуха с запыленностью не более 0,15 мг/м в системах вентиляции, воздушного отопления, кондицио1ирорания и в сушильных установках. Теплоноситель-горячая вода или пар. Рассчитаны на гидравлическое давление теплоносителя до 1,2 МПа. Калориферы изготовляются в соотаетствии с ТУ 36-1710-83.

Теплоотдающую поверхность калориферов образуют плоскоовальные стальные трубки с наружными размерами поперечного сечения 73,8 X 10,8 мм, на которые с шагом 3,7 мм насажены стальные гофрированные

пластины толщиной 0,5 мм. Калориферы № 5, 8, и 10 имеют по одному входному и выходному патрубку для подвода и отвода теплоносителя, а калорифер № И-два входных и выходных патрубка.

Калориферы КВБ выпускаются четырех типоразмеров.

Пример условного обозначения КВБ8-П-01УЗ: ТУ 36-1710-83;

К-калорифер;

В - теплоноситель;

Б-большая модель;

8-номер типоразмера,

П - пластинчатый;

01-модификация конструкции;

У - климатическое исполнение;

3-категория размещения согласно ГОСТ 15150-69*.

ТАБЛИЦА II 18 НОМЕНКЛАТУРА И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КАЛОРИФЕРОВ КВБ

Обозначение	Площадь поверхности теплообмена со стороны воздуха f, м	Площадь сечения, м				Число ходов для движения теплоносителя	Длина тепло-передающей трубки /, м	Масса, кг, не более
		фронтального /„	для прохода теплоносителя	патрубка	распределительных коллекторов /,
КВБ5-П-01УЗ	20,77	0,4396	0,0012				1,163
КВБ8-П-01УЗ	18,74	0.3964	0,0016	0,00119	0,00281		0,788
КВБ10-П-01УЗ	27,7	0,585	0,0016				1,163
КВБ11-П-01УЗ	78,8	1,668	2 X 0,0016				1,663

ТАБЛИЦА II 19 ГИДРАВЛИЧЕСКОЕ СОПРОТИВЛЕНИЕ К.ЛЛОРИФЕРОВ КВБ

Обозначение	Коэффициент А	Гидравлическое сопротивление АР, Па, при р„ = 970 кг/м по трубкам W, м/с						и скорости движения теплоносителя
КВБ5-П-01УЗ	11,39	0,46	1,03	1,82	2,85		- 5,5 i 5,9Й x о -		9,22	11,39	16,4
КВБ8-П-01УЗ	12.17	0,49	1,09	1,95	3,04	4,38		179ё " S °	9,86	12,17	17,52
КВБ10-П-01УЗ	13,83	0,55	1,24	2,21	3,46	4,98 "	6,П		11,2	13,83	19,9
КВБ11-П-01УЗ	16,06	0,64	1,45	2,57	4,01	5,78	7,87	10,2а		16,06	23,12
