ТАБЛИЦА II 13

НОМЕНКЛАТУРА И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВОЗДУХОНАГРЕВАТЕЛЕЙ КП4-СК

Обозначение

Площадь поверх-

Площадь сечения,

Длина теплопе-

Масса, кг, не более

ности тептооб-мена со стороны воздуха F, м-

фронтально го/.

для прохода теп доносителя

редающей трубки /, м

КП46-СК-01АУЗ КП47-СК-01АУЗ КП48-СК-01АУЗ КП49-СК-01АУЗ КП410-СК-01АУЗ

17,42 21,47 25,52 29,57 37,66

0,267 0,329 0,392 0,455 0,581

0,00668

0,53

0,655

0,78

0,905

1,155

45 53 61 68 85

КП411-СК-01АУЗ КП412-СК-01АУЗ

110,05 . 16,21

1,66 2,488

0,0136 0,0206

1,655 1,655

223 331

ТАБЛИЦА II 14 %ОДЫ ПО ОКП ВОЗДУХОНАГРЕВАТЕЛЕЙ КПЗ-СК И КП4-СК

Обозначение

Код по ОКП

Обозначение

Код по ОКП

КП36-СК-01АУЗ

48 6353

1281

КП46-СК-01АУЗ

48 6353 1306

КП37-СК-01АУЗ

48 6353

1283

КП47-СК-01АУЗ

48 6353 1308

КП38-СК-01АУЗ

48 6353

1285

КП48-СК-01АУЗ

48 6353 1310

КП39-СК-01АУЗ

48 6353

1287

КП49-СК-01АУЗ

48 6353 1312

КП310-СК-01АУЗ

48 6353

1289

КП410-СК-01АУЗ

48 6353 1314

КП311-СК-01АУЗ

48 6353

1291

КП411-СК-01АУЗ

48 6353 1316

КП312-СК-01АУЗ

48 6353

1293

КП412-СК-01АУЗ

48 6353 1318



ТАБЛИЦА 11.15. КОЭФФИЦИЕНТ ТЕПЛОПЕРЕДАЧИ К И АЭРОДИНАМИЧЕСКОЕ СОПРОТИВЛЕНИЕ АР ВОЗДУХОНАГРЕВАТЕЛЕЙ

КПЗ-СК И КП4-СК

Обозначение

Коэффициент теплопередачи К, Вт/(м°С), при массовой скорости движения воздуха во фронтальном сечении (гр)„, кг/(мс)

КП36-СК-01АУЗ

37,24

41,86

45,81

49,32

52,52

55,42

58,14

60,67

63,08

65,31

67,47

69,53

КП37-СК-01АУЗ

36,73

41,28

45,18

48,64

51,79

54,66

57,84

59,83

62,60

64,42

66,54

68,56

КП38-СК-01АУЗ

36,31

40,81

44,66

48,08

51,19

54,03

56,68

59,15

61,49

63,68

65,77

67,78

КП39-СК-01АУЗ

35,95

40,41

44,22

47,61

50,69

53,5

56,13

58,57

60,89

63,05

65,13

67,11

КП310-СК-01АУЗ

35,38

39,76

43,52

46,85

49,88

52,65

55,23

57,63

59,92

62,05

64,09

66,04

КП311-СК-01АУЗ

34,55

38,83

42,5

45,75

48,71

51,41

53,93

56,28

58,51

60,59

62,59

64,49

КП312-СК-01АУЗ

34,55

38,83

42,5

45,75

48,71

51,41

53,93

56,28

58,51

60,59

62,59

64,49

АР , Па

12,73

21,56

32,43

45,3

60,08

76,73

95,2

115,47

137,5

161,26

186,73

213,89

КП46-СК-01АУЗ

32,39

37,14

41,31

45,05

48,47

51,67

54,63

57,44

60,11

62,65

65,1

67,43

КП47-СК-01АУЗ

32,14

36,86

44,71

48,1

51,28

54,22

59,65

62,17

64,61

66,91

КП48-СК-01АУЗ

31,94

36,63

40,74

44,43

47,8

50,96

53,88

56,65

59,28

61,78

64,2

66,5

КП49-СК-01АУЗ

31,77

36,44

40,52

44,19

47,54

50,69

53,59

56,31

58,96

61,45

63,86

66,14

КП410-СК-01АУЗ

31,5

36,12

40,17

43,80

47,13

50,24

53,12

55,85

58,45

60,91

63,3

65,56

КП411-СК-01АУЗ

31,09

35,65

39,65

43,24

46,52

49,6

52,44

55,13

57,7

60,13

62,49

64,72

КП412-СК-01АУЗ

31,09

35,65

39,65

43,24

46,52

49,6

52,44

55,13

57,7

60,13

62,49

64,72

ДРз, Па

17,68

28,88

42,24

57,65

74,97

94,15

115,08

137,73

162,03

187,94

215,42

244,45

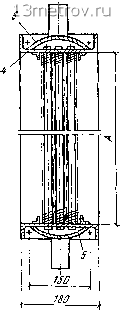

ТАБЛИЦА 11.16. КОНСТРУКТИВНЫЕ РАЗМЕРЫ, ММ, ВОЗДУХОНАГРЕВАТЕЛЕЙ КП46-СК-КП410-СК (РИС 11.4, а)

Обозначение

Количество

отверстий п

шагов

КП46-СК-01АУЗ

КП47-СК-0!АУЗ

КП48-СК-01АУЗ

КГ149-СК-01АУЗ

1045

КП410-СК-01АУЗ

1155

1203

1227

1295

А -А

Jy==50

-+ -

/25хПг

потб 7Uf5

Ву=50 12
